申请日2015.08.05
公开(公告)日2016.02.03
IPC分类号E03C1/12
摘要
本实用新型公开了一种热泵洗头床的废水箱的盖板结构，包括盖板，所述盖板的下表面设有凹槽，该凹槽的槽口向下或向上，凹槽沿着盖板的侧边环绕设置，并且，该凹槽与盖板的边沿之间具有间隔距离，该凹槽直接成型在盖板上。本实用新型作为废水箱的盖板盖装在废水箱上，有效阻挡废水箱内的泡沫从盖板的边沿溢出，避免了泡沫、水滴等沿着盖板流向地面，保证热泵洗头床下面的干燥清洁。
权利要求书
1.一种热泵洗头床的废水箱的盖板结构，包括盖板，其特征在于，所述盖板的下表面设有凹槽。
2.根据权利要求1所述的热泵洗头床的废水箱的盖板结构，其特征在于，所述凹槽的槽口向下或向上。
3.根据权利要求2所述的热泵洗头床的废水箱的盖板结构，其特征在于，所述凹槽沿盖板的侧边环绕设置。
4.根据权利要求3所述的热泵洗头床的废水箱的盖板结构，其特征在于，所述凹槽与盖板的边沿之间具有间隔距离。
5.根据权利要求4所述的热泵洗头床的废水箱的盖板结构，其特征在于，所述凹槽底面向上凸起凸出于盖板上表面。
6.根据权利要求5所述的热泵洗头床的废水箱的盖板结构，其特征在于，所述凹槽直接一体成型在盖板上。
7.根据权利要求6所述的热泵洗头床的废水箱的盖板结构，其特征在于，所述凹槽至少设置一圈。
说明书
一种热泵洗头床的废水箱的盖板结构
技术领域
本实用新型涉及一种热泵洗头床，具体地说是一种热泵洗头床的废水箱的盖板结构。
背景技术
热泵洗头床作为一种较为新型的洗头床，采用热泵系统作为热水产生装置，对洗头过程中产生的废热水进行热量回收并加以利用，对冷水进行加热，通过热泵系统将水生成至所需要的温度，再将热水输送出去供人使用。热泵洗头床主要包括床体、洗头盆、热泵系统和废水箱，洗头盆中的废水引至废水箱内收集。废水箱一般为非承压式，洗头盆中的水排入到废水箱中会产生泡沫，在使用过程中可能会有洗发液的泡沫从废水箱中向外溢出。在对废水箱清洗过程中，清洗电动阀开启后，喷出的自来水可能会飞溅出废水箱。溢出的泡沫或飞溅出的水滴均导致理发店内的地面潮湿、脏或有水等。为解决此问题，通常在废水箱上设置一个盖板，但是目前的盖板也不能很好的解决上述问题。
发明内容
本实用新型要解决的技术问题是提供一种热泵洗头床的废水箱的盖板结构，有效防止泡沫、水滴从盖板边沿溢出。
为了解决上述技术问题，本实用新型采取以下技术方案：

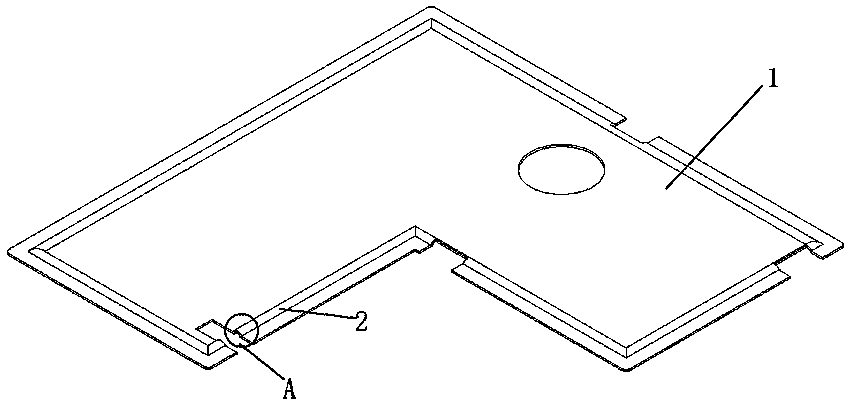

一种热泵洗头床的废水箱的盖板结构，包括盖板，所述盖板的下表面设有凹槽。
该凹槽的槽口向下或向上
所述凹槽沿盖板的侧边环绕设置。
所述凹槽与盖板的边沿之间具有间隔距离。
所述凹槽底面向上凸起凸出于盖板上表面。
所述凹槽直接一体成型在盖板上。
所述凹槽至少设置一圈。
本实用新型的盖板安装在热泵洗头床的废水箱上，废水箱内的泡沫、水滴沿着盖板下表面流到凹槽区域后会重新滴落到废水箱内，从而避免泡沫、水滴一直沿着盖板下表面流出废水箱外，保证热泵洗头床下面及周围环境的清洁卫生。
