申请日2015.03.30
公开(公告)日2016.11.23
IPC分类号C02F11/00; C02F11/02; C02F11/14
摘要
本发明涉及一种污泥接收系统，包括污泥接收设备，污泥接收设备包括卸泥通道、污泥接收池和污泥除臭脱水喷淋装置。卸泥通道是一通径渐扩的流道，卸泥通道上部设有卸泥翻盖，卸泥翻盖上设有流道清洗旋转喷头。污泥接收池包括池体和污泥接收池盖，池体下部设有出泥管，池体上部设有水厂污泥进泥管，污泥接收池盖中央部设有污泥搅拌装置。污泥除臭脱水喷淋装置包括植物除臭液储液箱、脱水药剂储液箱、除臭脱水药剂泵和除臭脱水药剂管系。本发明还涉及处理污泥的方法，包括过滤稀释、混合均质、除臭脱水等步骤。本发明采用混泥均质和除臭脱水的工艺解决了污泥除臭的问题，提高了污泥后续深度脱水效率，降低了污泥脱水的成本。

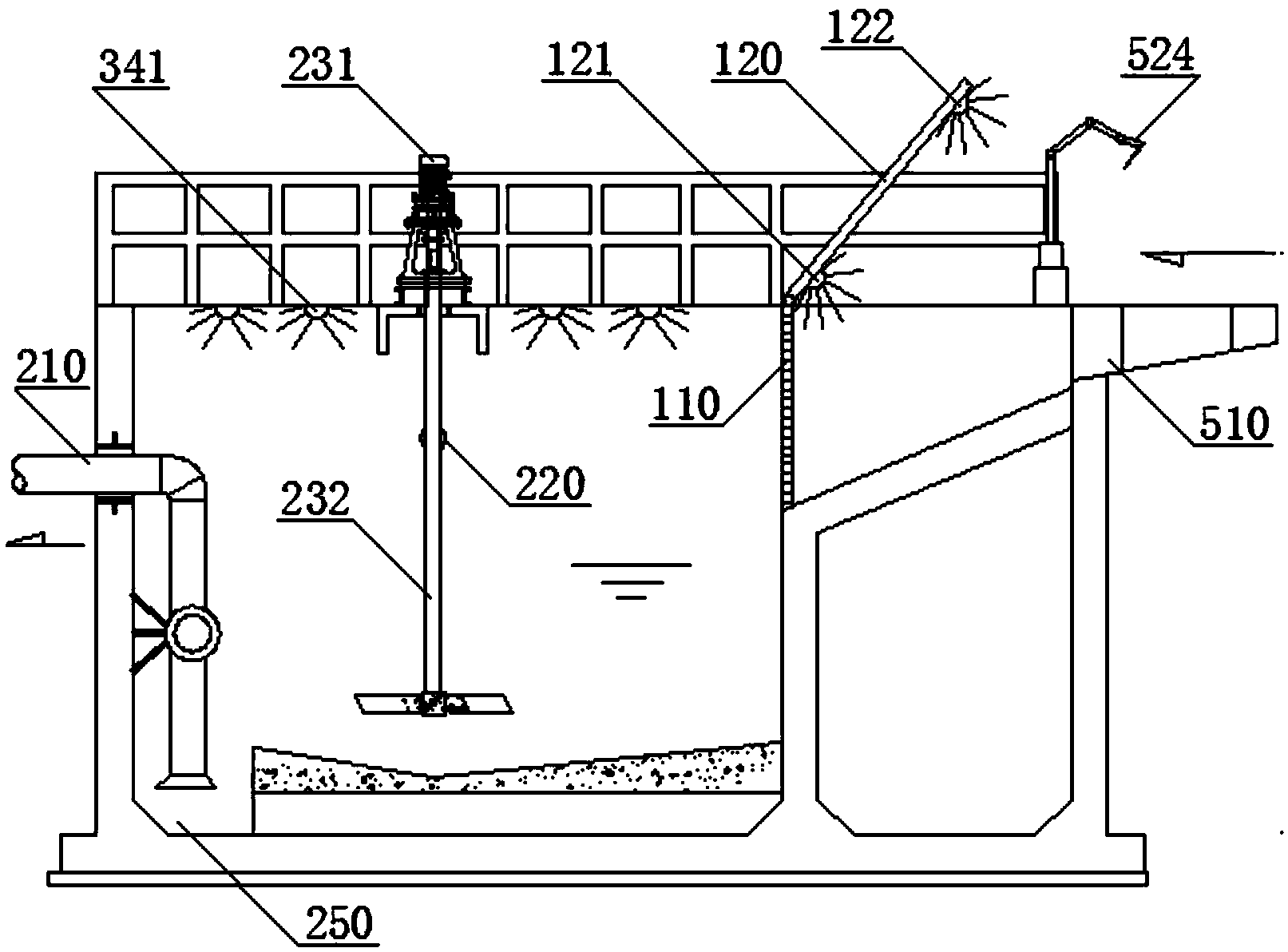

摘要附图
权利要求书
1.一种污泥接收系统，所述污泥接收系统包括污泥接收设备，其特征是所述污泥接收设备包括卸泥通道、污泥接收池和污泥除臭脱水喷淋装置，所述卸泥通道与所述污泥接收池上部连通;所述卸泥通道是一从卸泥口至出泥口通径渐扩的流道，所述出泥口处设有滤网格栅(110)，所述卸泥通道上部设有卸泥翻盖(120)，卸泥翻盖(120)靠近滤网格栅(110)的一端内壁上设有流道清洗旋转喷头(121)，污泥经所述流道通过滤网格栅(110)进入所述污泥接收池;所述污泥接收池包括池体和盖设在所述池体上的污泥接收池盖，所述池体下部设有出泥管(210)，所述池体上部设有水厂污泥进泥管(220)，所述污泥接收池盖中央部设有污泥搅拌装置，所述污泥搅拌装置包括污泥搅拌机(231)和延伸至所述池体内部的污泥搅拌器(232)，污泥搅拌机(231)驱动污泥搅拌器(232)搅拌所述池体内的污泥混合物;所述污泥除臭脱水喷淋装置包括植物除臭液储液箱(310)、脱水药剂储液箱(320)、除臭脱水药剂泵和除臭脱水药剂管系，所述植物除臭液储液箱(310)和脱水药剂储液箱(320)内的药剂混合后经所述除臭脱水药剂管系设在所述污泥接收池盖内侧上的除臭脱水药剂喷头(341)进入所述池体内部。
2.根据权利要求1所述的污泥接收系统，其特征在于，所述污泥接收系统包括两套所述污泥接收设备，所述两套污泥接收设备间通过池间通道密封连通，所述池间通道内设有池间通道阀门(410)，开启或关闭池间通道阀门(410)实现所述两套污泥接收设备间连通或隔断。
3.根据权利要求1或2所述的污泥接收系统，其特征在于，所述卸泥通道的卸泥口处设有卸泥装置，所述卸泥装置包括卸泥装置基座和设在所述卸泥装置基座上的旋转卸泥臂，所述旋转卸泥臂包括I级卸泥臂、II级卸泥臂、III级卸泥臂和刮泥爪(524)，所述I级卸泥臂一端可绕周向自转的轴向固定在所述卸泥装置基座上，所述I级卸泥臂另一端与所述II级卸泥臂一端铰接，所述II级卸泥臂另一端与所述III级卸泥臂一端铰接，所述III级卸泥臂另一端与刮泥爪(524)输入端形成动力铰接。
4.根据权利要求3所述的污泥接收系统，其特征在于，卸泥翻盖(120)靠近所述卸泥通道的卸泥口处设有污泥载具清洗旋转喷头(122)，污泥载具清洗旋转喷头(122)喷射高压水冲洗进行卸泥作业的污泥载具。
5.根据权利要求4所述的污泥接收系统，其特征在于，所述污泥载具作业的卸泥口处地面上设有回形下水槽(510)，回形下水槽(510)靠近所述卸泥口的一长端与所述卸泥通道连通，回形下水槽(510)另一长端与所述一长端通过两端的倾斜侧通道连通，从所述污泥载具滴落的污泥混合物经过回形下水槽(510)长端两端的所述倾斜侧通道流入所述卸泥通道。
6.根据权利要求1或2所述的污泥接收系统，其特征在于，卸泥翻盖(120)包括翻盖板和气动推杆装置，所述气动推杆装置包括气动腔、可伸缩推杆(123)和翻盖板连杆(124)，所述气动腔与可伸缩推杆(123)通气端气动连接，可伸缩推杆(123)自由端与翻盖板连杆(124)一端铰接，翻盖板连杆(124)另一端与所述翻盖板一侧固定连接，可伸缩推杆(123)充气伸长带动所述翻盖板打开，可伸缩推杆(123)泄气压缩带动所述翻盖板关闭。
7.根据权利要求1或2所述的污泥接收系统，其特征在于，所述污泥接收池盖一角端设有人孔盖(240)，维护人员通过人孔盖(240)进入所述污泥接收池的池体。
8.根据权利要求1或2所述的污泥接收系统，其特征在于，所述污泥接收池的池体底部一端设有集泥坑(250)，集泥坑(250)内积存了所述池体内没有排出的污泥。
9.根据权利要求1或2所述的污泥接收系统，其特征在于，出泥管(210)上设有污泥自动取样装置，所述污泥自动取样装置包括与出泥管(210)连通的取样管，所述取样管上设有流量计，经过处理的污泥混合物经所述取样管排入污泥取样装置。
10.根据权利要求1所述污泥接收系统处理污泥的方法，其特征是包括步骤：
(1)将待处理污泥用水稀释后通过卸泥通道经过滤排入污泥接收池;
(2)将水厂污泥通过水厂污泥进泥管排入污泥接收池与步骤(1)中排入污泥接收池内的污泥混合均质;
(3)向污泥接收池内喷洒植物除臭剂和污泥脱水剂的混合液，加水进一步稀释，开启污泥搅拌装置，充分混合污泥接收池内的污泥混合物;
(4)将与植物除臭剂和污泥脱水剂混合液充分反应的污泥混合物通过出泥管排入污泥深度脱水系统。
说明书
一种污泥接收系统及其处理污泥的方法
技术领域
本发明涉及一种污泥接收系统及其处理污泥的方法，特别涉及一种能够进行污泥除臭和预脱水的污泥接收系统及其处理污泥的方法，属于污泥处理设备领域。
背景技术
污泥接收系统是污泥脱水处理生产线中的一种前置预处理储泥设备，现有的污泥接收池通常是作为污泥存储用的储泥池，储泥池的作用是收集和稀释污泥，使污泥满足进入污泥脱水系统开始脱水作业的前提条件。公开号是CN104230128A的专利文件公开了一种污泥稀释混合池，这种污泥稀释混合池包括池体、污泥泵、输气管、风机、集气罩、污泥管、潜水搅拌机、直高压喷嘴和斜高压喷嘴，混合池采用液流喷射和搅拌结合的方式实现污泥高效节能稀释混合的目的，但是其作用也仅局限于此。污泥从接收池内向外运送通常使用泵装置，由于污泥的浓度通常都比较大，泵的输泥效率不高，公开号是CN203781994U的专利文件公开了一种污泥接收输送池，这种污泥接收输送池包括污泥接收池、变频无轴螺旋输送机、防冲击网，解决了污泥运输车和污泥固化稳定系统衔接复杂，输泥耗能大，效率低的问题，这种污泥输送池也仅起到了存储和中转污泥的作用。污泥在存储和运送过程中会产生多种有毒有害气体，散发令人体不适的气味，为了消除有害气体，净化污泥处理环境，公开号是CN104128078A的专利文件公开了一种污泥储存池的除臭装置及除臭方法，污泥池除臭装置包括搅拌器、污泥储存池池盖、高能粒子除臭设备、初级恶臭气体浓度检测装置，通过搅拌器上的曝气装置促使污泥释放恶臭气体，再利用除臭设备消除气体中的有害成份，这种方案有效消除了污泥处理过程中释放的有害气体，污泥除臭效果明显，但是该方案只是针对污泥释放的有毒有害气体，对污泥本身没有任何药剂介入除臭措施。
发明内容
本发明污泥接收系统及其处理污泥的方法公开了新的方案，将经稀释筛分的不同来源的污泥混合均质，除臭脱水，解决了污泥除臭的问题，提高了污泥后续深度脱水效率。
本发明污泥接收系统包括污泥接收设备，污泥接收设备包括卸泥通道、污泥接收池和污泥除臭脱水喷淋装置，卸泥通道与污泥接收池上部连通。卸泥通道是一从卸泥口至出泥口通径渐扩的流道，出泥口处设有滤网格栅110，卸泥通道上部设有卸泥翻盖120，卸泥翻盖120靠近滤网格栅110的一端内壁上设有流道清洗旋转喷头121，污泥经流道通过滤网格栅110进入污泥接收池。污泥接收池包括池体和盖设在池体上的污泥接收池盖，池体下部设有出泥管210，池体上部设有水厂污泥进泥管220，污泥接收池盖中央部设有污泥搅拌装置，污泥搅拌装置包括污泥搅拌机231和延伸至池体内部的污泥搅拌器232，污泥搅拌机231驱动污泥搅拌器232搅拌池体内的污泥混合物。污泥除臭脱水喷淋装置包括植物除臭液储液箱310、脱水药剂储液箱320、除臭脱水药剂泵和除臭脱水药剂管系，植物除臭液储液箱310和脱水药剂储液箱320内的药剂混合后经除臭脱水药剂管系设在污泥接收池盖内侧上的除臭脱水药剂喷头341进入池体内部。
本发明还涉及上述污泥接收系统处理污泥的方法，包括步骤：(1)将待处理污泥用水稀释后通过卸泥通道经过滤排入污泥接收池;(2)将水厂污泥通过水厂污泥进泥管排入污泥接收池与步骤(1)中排入污泥接收池内的污泥混合均质;(3)向污泥接收池内喷洒植物除臭剂和污泥脱水剂的混合液，加水进一步稀释，开启污泥搅拌装置，充分混合污泥接收池内的污泥混合物;(4)将与植物除臭剂和污泥脱水剂混合液充分反应的污泥混合物通过出泥管排入污泥深度脱水系统。
本发明污泥接收系统及其处理污泥的方法采用向下倾斜布置的流道在输运污泥进入接收池的同时进行稀释和筛分，采用混泥均质和除臭脱水的工艺解决了污泥除臭的问题，提高了污泥后续深度脱水效率，降低了污泥脱水的成本。
