申请日2015.03.30
公开(公告)日2015.09.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种生态型污水净化装置，包括污水初级处理装置与厌氧池，污水初级处理装置通过输水管与厌氧池连通，厌氧池由沉淀区、厌氧区与过滤区组成，沉淀区靠近污水初级处理装置，厌氧区位于沉淀区与过滤区之间，沉淀区与厌氧区设置有第一隔板，厌氧区与过滤区之间设置有第二隔板;第一隔板上面设置有第一进水口，第二隔板上面设置有第二进水口;厌氧区设置有厌氧微生物，过滤区内填充有组合填料，组合填料上面也设置有微生物，微生物为厌氧微生物、好氧微生物和/或兼氧微生物。该污水净化装置将厌氧池分为沉淀区、厌氧区与过滤区，过滤区内填充有组合填料可以将污水处理的更加干净，提高了出水水质与降解效率。

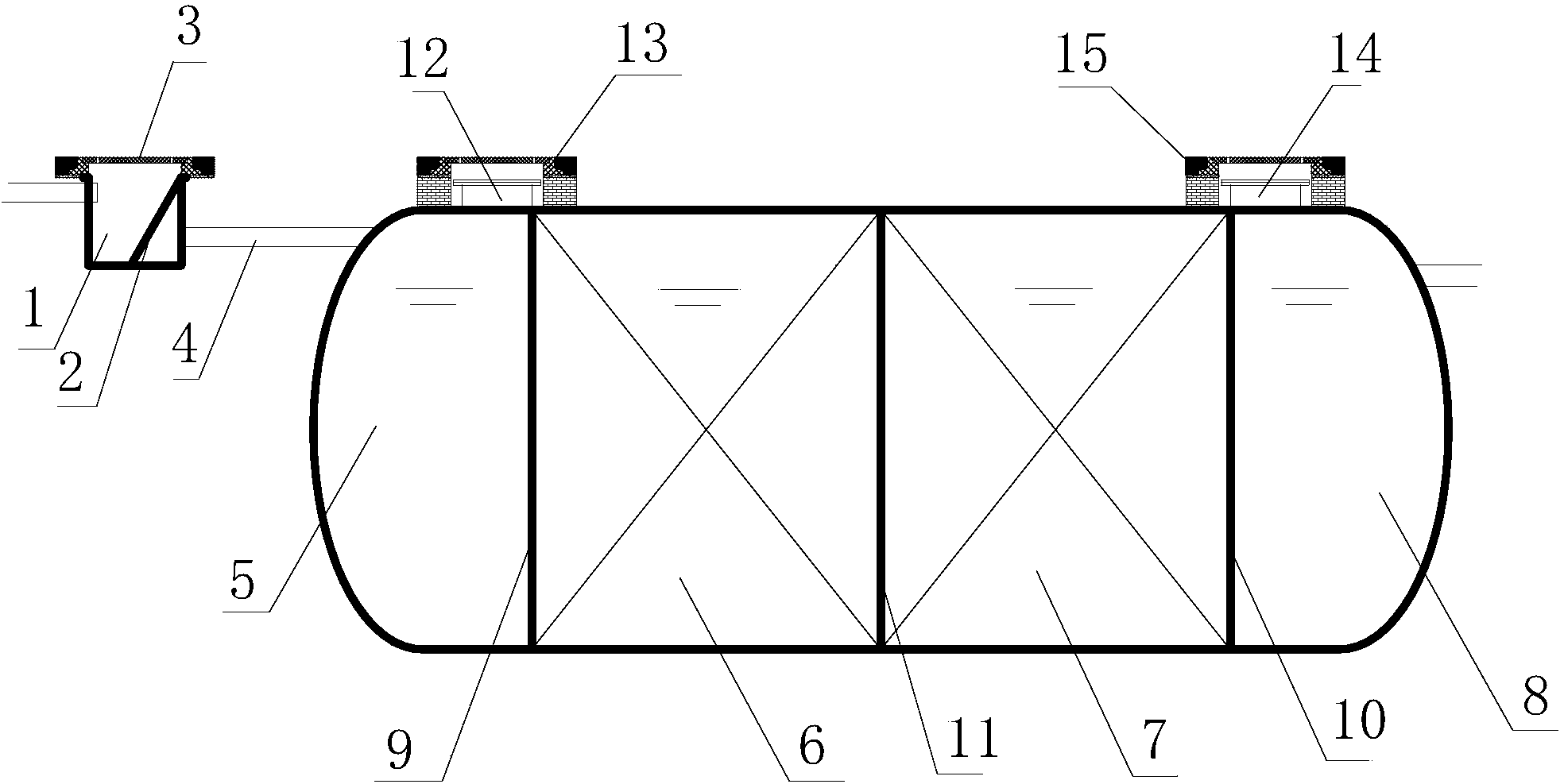

摘要附图
权利要求书
1.一种生态型污水净化装置，其特征在于，包括污水初级处理装置与厌氧池，所述污水初级处理装置通过输水管与所述厌氧池连通，所述厌氧池由沉淀区、厌氧区与过滤区组成，所述沉淀区靠近所述污水初级处理装置，所述厌氧区位于所述沉淀区与所述过滤区之间，所述沉淀区与所述厌氧区设置有第一隔板，所述厌氧区与所述过滤区之间设置有第二隔板;所述第一隔板上面设置有第一进水口，所述第二隔板上面设置有第二进水口;所述厌氧区设置有厌氧微生物，所述过滤区内填充有组合填料，所述组合填料上面也设置有微生物，所述微生物为厌氧微生物、好氧微生物和/或兼氧微生物。
2.根据权利要求1所述的生态型污水净化装置，其特征在于，所述厌氧区包括第一厌氧处理区与第二厌氧处理区，所述第一厌氧处理区与所述第二厌氧处理区设置有第三隔板，所述第三隔板上面设置有第三进水口，所述第一进水口与所述第三进水口位于不同的高度。
3.根据权利要求1或2所述的生态型污水净化装置，其特征在于，所述沉淀区上方设置有第一检查口，所述第一检查口设置有与之吻合的第一复合井盖，所述过滤区上方设置有第二检查口，所述第二检查口设置有与之吻合的第二复合井盖。
4.根据权利要求1或2所述的生态型污水净化装置，其特征在于，所述污水初级处理装置包括窨井，所述窨井设置有污水进口与污水出口，所述窨井内的污水出口处设置有格栅，所述窨井的污水出口通过输水管与所述厌氧池的沉淀区连通。
5.根据权利要求4所述的生态型污水净化装置，其特征在于，所述窨井设置有第三复合井盖。
说明书
生态型污水净化装置
技术领域
本实用新型属于环保技术领域，具体涉及一种生态型污水净化装置。
背景技术
现有的玻璃钢污水净化器采用的污水处理技术是厌氧生物处理技术，在厌 氧条件下，行成厌氧微生物所需要的营养条件和环境条件，利用这类微生物分 解污水中的有机物并产生甲烷和二氧化碳的过程。单一的玻璃钢污水净化器也 存在一定的缺陷，具体如下：
1、单一的玻璃钢污水净化器，污水只经厌氧生物处理，其出水中还含有一 定的BOD及COD;
2、污水经厌氧降解后其中还有少量的氨和硫化氢，出水有臭味，若硫化物 残存于处理后的废水中，还会产生一定的BOD或者COD，这样一来，不可能 完全解决水污染问题;
3、厌氧菌繁殖较慢，因此处理构筑物的投产起动时间长;
4、厌氧菌对环境要求严格，对毒物敏感，因此对操作要求较严;
5、单纯的厌氧生物处理技术对污水中的TP和NH3-N的去除效果不高。
实用新型内容
为解决上述现有技术存在的问题，本实用新型提出一种生态型污水净化装 置，该污水净化装置将厌氧池分为沉淀区、厌氧区与过滤区，过滤区内填充有 组合填料可以将污水处理的更加干净，提高了出水水质与降解效率。
本实用新型的技术方案是这样实现的：
一种生态型污水净化装置，包括污水初级处理装置与厌氧池，所述污水初 级处理装置通过输水管与所述厌氧池连通，所述厌氧池由沉淀区、厌氧区与过 滤区组成，所述沉淀区靠近所述污水初级处理装置，所述厌氧区位于所述沉淀 区与所述过滤区之间，所述沉淀区与所述厌氧区设置有第一隔板，所述厌氧区 与所述过滤区之间设置有第二隔板;所述第一隔板上面设置有第一进水口，所 述第二隔板上面设置有第二进水口;所述厌氧区设置有厌氧微生物，所述过滤 区内填充有组合填料，所述组合填料上面也设置有微生物，所述微生物为厌氧 微生物、好氧微生物和/或兼氧微生物。
进一步，所述厌氧区包括第一厌氧处理区与第二厌氧处理区，所述第一厌 氧处理区与所述第二厌氧处理区设置有第三隔板，所述第三隔板上面设置有第 三进水口，所述第一进水口与所述第三进水口位于不同的高度。
进一步，所述沉淀区上方设置有第一检查口，所述第一检查口设置有与之 吻合的第一复合井盖，所述过滤区上方设置有第二检查口，所述第二检查口设 置有与之吻合的第二复合井盖。
进一步，所述污水初级处理装置包括窨井，所述窨井设置有污水进口与污 水出口，所述窨井内的污水出口处设置有格栅，所述窨井的污水出口通过输水 管与所述厌氧池的沉淀区连通。
进一步，所述窨井设置有第三复合井盖。
本实用新型的有益效果：
1、污水经市政污水管网进入窨井，在窨井中设置格栅截除污水中大块的固 体污染物，然后进入厌氧池中的沉淀区，经过3-6小时的沉淀，原本悬浮在水中 的污染物沉入池底，以达到降低SS(SS是指固体悬浮物浓度，是Suspended solid 的缩写)，然后污水再进入厌氧区，经过厌氧微生物处理后的污水进入过滤区， 过滤区的组合填料上面设置有微生物降解水中的BOD、COD与SS，解决了单 一的玻璃钢污水净化器处理污水中还存在一定的BOD及COD的问题。
2、该生态型污水净化装置运行稳定，CODcr(化学耗氧量)总去除率达到 80%以上，该设备可全为地埋结构，其顶可覆土绿化，不影响原有地面的使用功 能。
3、生态型污水净化装置的厌氧池处理污水分为四个阶段：沉淀、厌氧处理、 厌氧处理和过滤，处理时间的增加，大大提高了出水水质。
