申请日2015.10.21
公开(公告)日2015.12.30
IPC分类号B08B9/093; B08B9/087
摘要
随着城市环卫使用垃圾桶的数量增加，垃圾桶的清洗给环卫工作带来不小的工作量及工作难度，本发明提供一种立式全自动垃圾桶清洗装置，方便、快捷、省时省力完成对垃圾的清洗，从而减轻环卫工作者劳动强度和改善其工作环境，它包括由钢梁构成的四方体框架，所述框架内部中间设置有可前后运动且可翻转倾倒桶内物体的垃圾桶固定装置，所述框架顶部设置有导轨，所述导轨下侧设置有双辊刷清洗机构，所述框架内部左侧设置有单辊刷清洗机构，所述框架底部设置有污水槽，所述框架内部后右侧设置有可左右运动、且可上下伸缩的多喷头的垃圾桶内壁清洗机构，所述框架外部左侧设置有动力装置，所述框架外部后侧设置有污水收集机构。

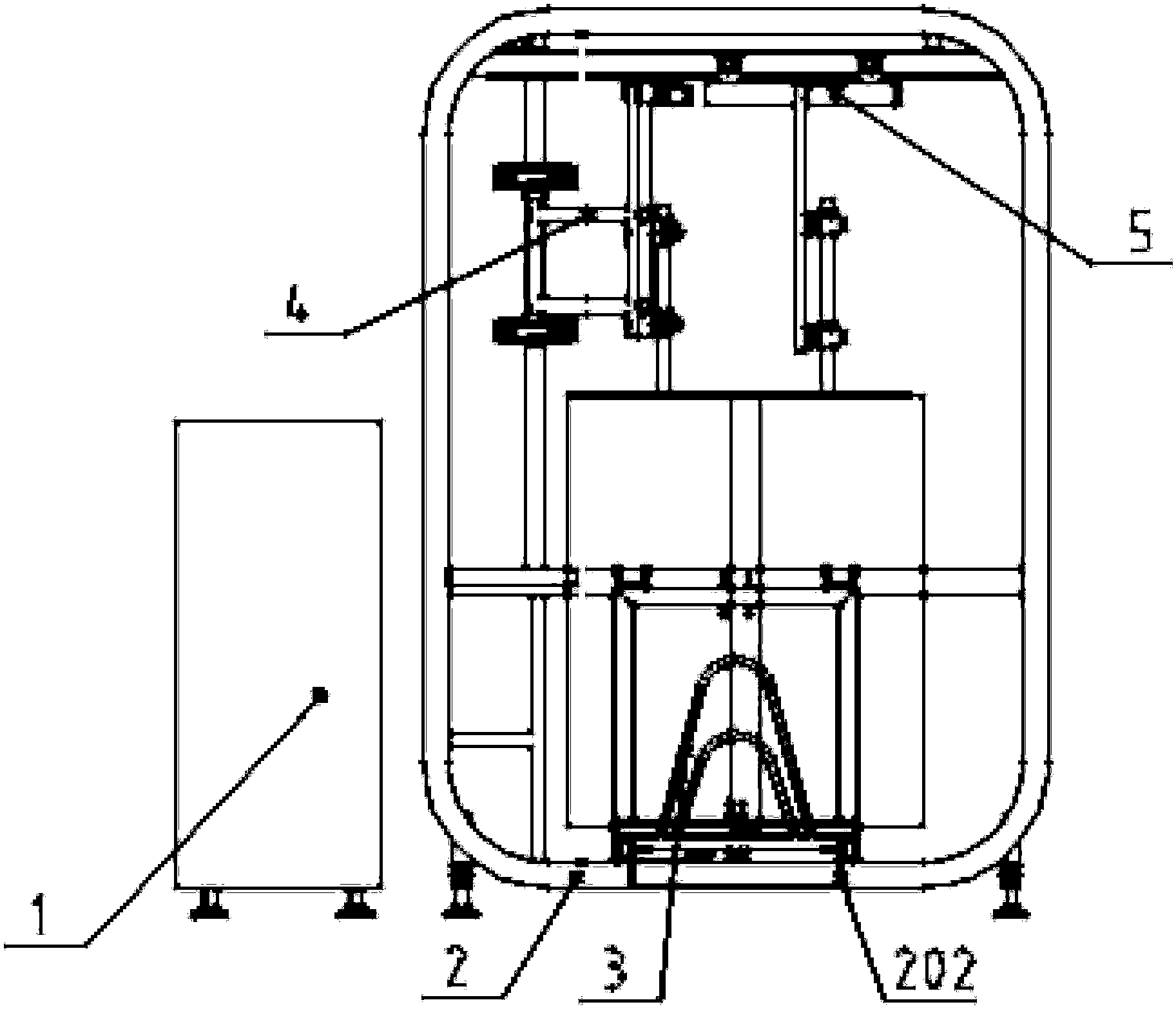

摘要附图
权利要求书
1.一种立式全自动垃圾桶清洗装置，包括由钢梁构成的四方体框架，所述 框架(2)内部中间设置有可前后运动且可翻转倾倒桶内物体的垃圾桶固 定装置(3)，所述框架(2)顶部设置有导轨(201)，所述导轨(201)下 侧设置有双辊刷清洗机构(5)，所述框架(2)内部左侧设置有单辊刷清 洗机构(4)，且所述双辊刷清洗机构(5)和单辊刷清洗机构(4)初始位 置分布在垃圾桶固定装置(3)两侧，所述框架(2)底部设置有污水槽(202)， 所述框架(2)内部后右侧设置有可左右运动、且可上下伸缩的多喷头的 垃圾桶内壁清洗机构(6)，所述框架(2)外部左侧设置有动力装置(1)， 所述框架(2)外部后侧设置有污水收集机构(7)。
2.根据权利要求1所述的一种立式全自动垃圾桶清洗装置，其特征在于： 所述的垃圾桶固定装置(3)包括压紧架(305)、压紧油缸(306)、滑动 架(304)、滑动油缸(303)、翻转架(302)、翻转油缸(301)，所述翻转 架(302)在翻转油缸(301)作用下可翻转一定角度，所述翻转架(302) 上设置有滑动架(304)，所述滑动油缸(303)一端设置在翻转架(302) 上，另一端设置在滑动架(304)上，且所述滑动架(304)在滑动油缸(303) 作用下沿翻转架(302)滑动，所述滑动架(304)上设置有压紧架(305) 和压紧油缸(306)，且所述压紧架(305)在压紧油缸(306)作用下可将 垃圾桶压紧在滑动架(304)上。
3.根据权利要求2所述的一种立式全自动垃圾桶清洗装置，其特征在于： 所述压紧架(305)、压紧油缸(306)、滑动架(304)、滑动油缸(303) 可随翻转架(302)翻转。
4.根据权利要求1、2所述的一种立式全自动垃圾桶清洗装置，其特征在于： 所述滑动架304两侧设置有垃圾桶定位板3041，且以垃圾桶轮子定位。
5.根据权利要求1所述的一种立式全自动垃圾桶清洗装置，其特征在于： 所述垃圾桶内壁清洗机构(6)包括冲洗油缸(601)、内壁清洗喷头(602)、 内壁清洗摆臂(603)、摆臂油缸(604)，且所述的内壁清洗喷头(602) 可在冲洗油缸(601)作用下向垃圾桶底部移动。
说明书
一种立式全自动垃圾桶清洗装置
技术领域
本发明属于环卫清洗装置领域，具体为一种立式全自动垃圾桶清洗装置。
背景技术
垃圾桶是城市街道社区环境卫生不可缺少的一部分，作为一种垃圾收集 装置，必须定时定点对其清洗消毒，以免滋生大量的病毒细菌和虫蝇，以及 产生异味，严重影响了人们的生活环境和身体健康。目前多半采用人工清洗 的方法：一边用水冲洗一边用刷子清刷，最后再喷洒消毒液，若处理不当， 容易造成二次污染。本发明的目的是针对以上问题，提供一种立式全自动垃 圾桶清洗装置，实用、方便、快捷地清洗垃圾桶，节省人力物力，环保无二 次污染。
通过专利检索，存在以下已知的现有技术方案：
专利1：中国专利申请号CN201310234750.0，申请日期2013.6.14，公开 日期2014.12.24，公布了一种用于垃圾桶的外表清洁装置，包含有用于盛放 清洁水的容器，设置在容器内壁上的毛刷，用于运输容器的行驶底盘，设置 在行驶底盘上并用于抓起垃圾桶的吊抓装置，通过吊抓装置把垃圾桶在容器 中进行清刷，不再进行人工清刷和水枪进行清洗，因此提高了清洗垃圾桶的 效率，节约了水量。
其采用了机械手臂代替了人力操作，具有一定的进步性，但是其没有对 于垃圾桶内部的清洗，以及污水残渣处理也不明确。
专利2：中国专利申请号CN201310573867.1，申请日期2013.11.15，公 开日期2014.03.26，公开了一种超声波垃圾桶清洗装置，包括清洗槽，清洗 槽内构成的清洗腔，清洗腔内设有清洗液，其特征在于：所述清洗槽侧部位 置设有超声波发声器，清洗腔底部位置对应设有至少一个换能器，本发明清 洗时液体内产生的气泡非常均匀，对垃圾桶的清洗效果非常理想。
其利用超声波来清洗垃圾桶，对设备的要求比较高，成本投入较大，而 且超声波设备的日常维修维护需要专业人员来维护，运营成本较高。
专利3：中国专利申请号CN201220215317.3,申请日期2012.05.15，公 开日期2012.11.28，公开了一种垃圾桶清洗装置，包括存水箱和清洗刷，存 水箱内竖直设置隔板，存水箱由隔板分割为清水腔和洗涤液腔，清洗刷由刷 子和手柄组成，手柄内安装有清水管和洗涤剂输水管，清水管和洗涤剂输水 管的一端均穿过刷子，清水管的另一端与清水腔内连通，洗涤剂输水管的另 一端与洗涤剂腔内连通，本发明利用存水箱和清洗刷相结合，只需通过，拖 斗将该垃圾桶清洗装置拖到街道垃圾桶的旁边，利用洗涤剂输水管将洗涤液 腔内的洗涤剂或消毒液预先洒在垃圾桶上，然后再利用清水管放出清水腔内 的清水冲洗垃圾桶，操作人员只需要拿着清洗刷便可完成垃圾桶的整个清洗 过程，既省时又省力，清洗效率更高，且节约用水。
其实质上是个小型的移动水箱，还是利用人工冲刷垃圾桶，效率低下， 浪费水资源，而且容易造成内河污染。
专利4：中国专利申请号CN201510068537.6,申请日期2015.02.10，公 开日期2015.06.17，公布了一种环卫垃圾桶自动内外清洗装置，它包括由钢 柱构成的四方体框架，所述框架内部两侧设置有导轨，所述导轨上配合设置 有挂斗，围绕所述导轨设置有用于提升所述挂斗的提升传动机构，在所述导 轨的末端设置有与所述提升传动机构相连的动力设备，所述导轨上方设置有 用于清洗垃圾桶内外的清刷装置，且所述清刷装置由连接到动力设备上的洗 刷传动机构传动，所述洗刷装置周边同时设置有冲洗装置，所述挂斗上设置 有用于固定所述垃圾箱的挂钩，本发明的目的是提供一种环卫垃圾桶自动内 外清洗装置，方便快速高效的清洗环卫垃圾桶，节省人力物力，环保无二次 污染。
其结构庞大，占用空间大，不方便移动，传动复杂，垃圾桶输送距离远 造成效率低下。
通过以上的检索发现，以上技术方案不能影响本发明的新颖性，并且以 上专利文件的相互组合不能破坏本发明的创造性。
发明内容
本发明的目的是针对以上问题，提供一种立式全自动垃圾桶清洗装置， 实用、方便、快捷地清洗垃圾桶，节省人力物力，环保无二次污染。
本发明的目的是通过以下技术方案实现的：一种立式全自动垃圾桶清洗 装置，包括由钢梁构成的四方体框架，所述框架内部中间设置有可前后运动 且可翻转倾倒桶内物体的垃圾桶固定装置，所述框架顶部设置有导轨，所述 导轨下侧设置有双辊刷清洗机构，所述框架内部左侧设置有单辊刷清洗机构， 且所述双辊刷清洗机构和单辊刷清洗机构初始位置分布在垃圾桶固定装置两 侧，所述框架底部设置有污水槽，所述框架内部后右侧设置有可运动、多喷 头的垃圾桶内壁清洗机构，所述框架外部左侧设置有动力装置，所述框架外 部后侧设置有污水收集机构。
进一步的，所述的垃圾桶固定装置包括压紧架、压紧油缸、滑动架、滑 动油缸、翻转架、翻转油缸，所述翻转架在翻转油缸作用下可翻转一定角度， 所述翻转架上设置有滑动架，所述滑动油缸一端设置在翻转架上，另一端设 置在滑动架上，且所述滑动架在滑动油缸作用下沿翻转架滑动，所述滑动架 上设置有压紧架和压紧油缸，且所述压紧架在压紧油缸作用下可将垃圾桶压 紧在滑动架上。
进一步的，所述压紧架、压紧油缸、滑动架、滑动油缸可随翻转架翻转。
进一步的，所述滑动架两侧设置有垃圾桶定位板，且以垃圾桶轮子定位。
进一步的，所述垃圾桶内壁清洗机构包括冲洗油缸、内壁清洗喷头、内 壁清洗摆臂、摆臂油缸，且所述的内壁清洗喷头可在冲洗油缸作用下向垃圾 桶底部移动。
本发明的有益效果为，提供一种立式全自动垃圾桶清洗装置，结构简单， 易于实现，完全不用人工参与清洗，方便，快捷，节省人力物力，对垃圾桶 内外做全方位清洗，无死角，无残留。
