申请日2015.04.24
公开(公告)日2015.09.30
IPC分类号C02F103/16; C02F1/66
摘要
本实用新型公开了一种不锈钢退火酸洗线酸洗废水中和处理装置，包括一个储存石灰粉末的密闭的石灰料仓，石灰料仓的底部设有两个螺杆输送装置，每个螺杆输送装置的输出端都设有一个自动隔离阀，一个自动隔离阀连接一个气力输送料仓，气力输送料仓分别连接一个风力输送装置和输送管道，输送管道与中和池中的石灰喷洒装置相连，石灰喷洒装置的出口设于中和池的液面下，输送管道中设有防止酸洗废水倒流的自动切断阀;本实用新型通过设置一套自动投料的酸洗废水中和处理装置，采用螺杆输送装置和风力输送装置相配合实现自动投料，确保投料量准确可靠，不易堵塞，操作自动方便、干净卫生，适合不锈钢退火酸洗车间配套使用。
权利要求书

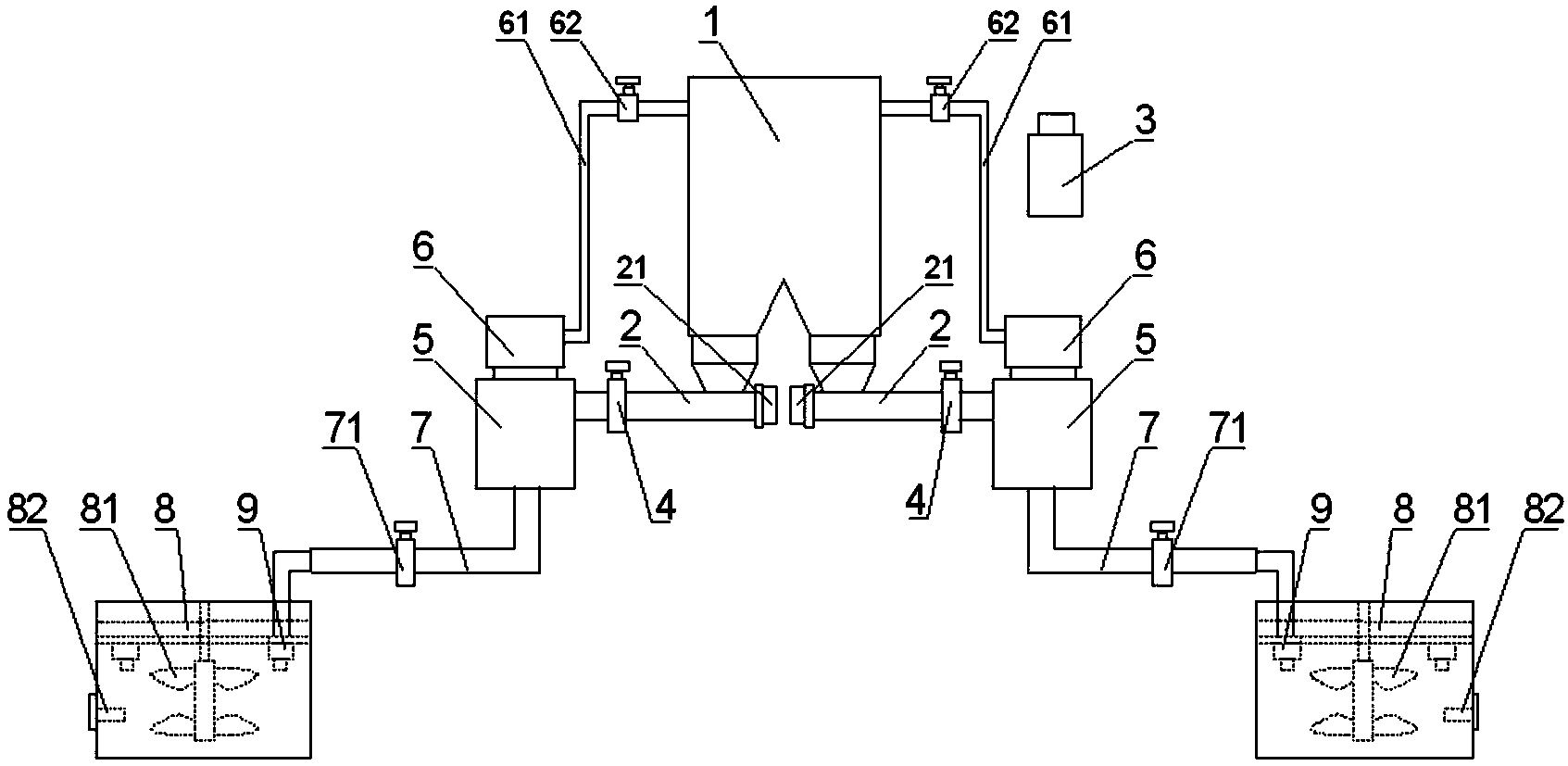

1.一种不锈钢退火酸洗线酸洗废水中和处理装置，其特征在于：包括一个储存石灰粉末的密闭的石灰料仓，所述石灰料仓的底部设有两个相互独立的螺杆输送装置，所述螺杆输送装置中的驱动电机连接至一个控制器，所述每个螺杆输送装置的输出端都设有一个自动隔离阀，所述一个自动隔离阀连接一个气力输送料仓，所述气力输送料仓的一端连接一个风力输送装置，所述气力输送料仓的出口设有输送管道，所述输送管道与中和池中的石灰喷洒装置相连，所述石灰喷洒装置的出口设于中和池的液面下，所述输送管道中设有防止酸洗废水倒流的自动切断阀。
2.根据权利要求1所述的一种不锈钢退火酸洗线酸洗废水中和处理装置，其特征在于：所述风力输送装置中设有吹扫管道与石灰料仓相连，所述吹扫管道上设有自动开关阀。
3.根据权利要求1所述的一种不锈钢退火酸洗线酸洗废水中和处理装置，其特征在于：所述中和池中设有增加石灰与酸洗废水接触反应的搅拌轮。
4.根据权利要求1所述的一种不锈钢退火酸洗线酸洗废水中和处理装置，其特征在于：所述中和池中设有检测PH值的检测传感器，所述检测传感器与控制器相连。
说明书
一种不锈钢退火酸洗线酸洗废水中和处理装置
技术领域
本实用新型涉及不锈钢生产技术领域，尤其涉及一种不锈钢退火酸洗线酸洗废水中和处理装置。
背景技术
不锈钢退火酸洗生产线的酸洗过程需要使用大量的硫酸、盐酸、硝酸、氢氟酸等酸液对不锈钢带的表面进行清洗，酸洗过后产生较多的酸洗废水，酸洗废水需要经过处理后才能排放。对此类酸洗废水最常用的处理方式是采用石灰中和调节酸洗废水中的PH值，然后进行沉淀处理，以达到污水排放标准。采用石灰中和调节酸洗废水的方法有干法和湿法两种方式，采用湿法石灰中和调节酸洗废水的方式其设备比较复杂、存在设备管道容易堵塞等缺陷，故现有技术中采用干法石灰中和方式较多;但现有技术中的干法石灰中和方式都是比较粗放的人工投料方式，其投料过程工作环境差、投料比较费力，而且投料量较不准确。
发明内容
为克服现有技术的不足，本实用新型提供了一种投料自动方便、干净卫生、投料量准确的不锈钢退火酸洗线酸洗废水中和处理装置。
本实用新型为达到上述技术目的所采用的技术方案是：一种不锈钢退火酸洗线酸洗废水中和处理装置，包括一个储存石灰粉末的密闭的石灰料仓，所述石灰料仓的底部设有两个相互独立的螺杆输送装置，所述螺杆输送装置中的驱动电机连接至一个控制器，所述每个螺杆输送装置的输出端都设有一个自动隔离阀，所述一个自动隔离阀连接一个气力输送料仓，所述气力输送料仓的一端连接一个风力输送装置，所述气力输送料仓的出口设有输送管道，所述输送管道与中和池中的石灰喷洒装置相连，所述石灰喷洒装置的出口设于中和池的液面下，所述输送管道中设有防止酸洗废水倒流的自动切断阀。
所述风力输送装置中设有吹扫管道与石灰料仓相连，所述吹扫管道上设有自动开关阀;利用风力输送装置产生的风力对石灰料仓进行吹扫清洗，确保石灰料仓中剩余的石灰都能输送到中和池中，不会堆积堵料。
所述中和池中设有增加石灰与酸洗废水接触反应的搅拌轮。
所述中和池中设有检测PH值的检测传感器，所述检测传感器与控制器相连;采用自动检测自动控制，实现投料自动化操作。
本实用新型的有益效果是：采用上述结构，通过设置一套自动投料的酸洗废水中和处理装置，采用螺杆输送装置和风力输送装置相配合实现自动投料，确保投料量准确可靠，投料系统工作稳定顺畅、不易堵塞，本实用新型操作自动方便、干净卫生，适合不锈钢退火酸洗车间配套使用。
