申请日2015.05.07
公开(公告)日2015.10.07
IPC分类号B03B5/28
摘要
本实用新型公开了一种生活垃圾分选污水处理池，包括池体、漂浮垃圾回收装置和下沉垃圾回收装置，所述池体包括第一侧壁和第二侧壁，所述漂浮垃圾回收装置设置于第二侧壁上方，所述下沉垃圾回收装置设置于第二侧壁下部，其中，所述池体还包括靠近第一侧壁的斜部和靠近第二侧壁的底部，所述第一侧壁的上部和下部分别设置有至少两个喷头，所述喷头连接有出水管，所述出水管连接水泵的出水口，所述水泵的进水口连接进水管，所述进水管连通池体。本实用新型能快捷地对生活垃圾按不同比重进行分选，同时本实用新型结构简单，分选效果好。
权利要求书

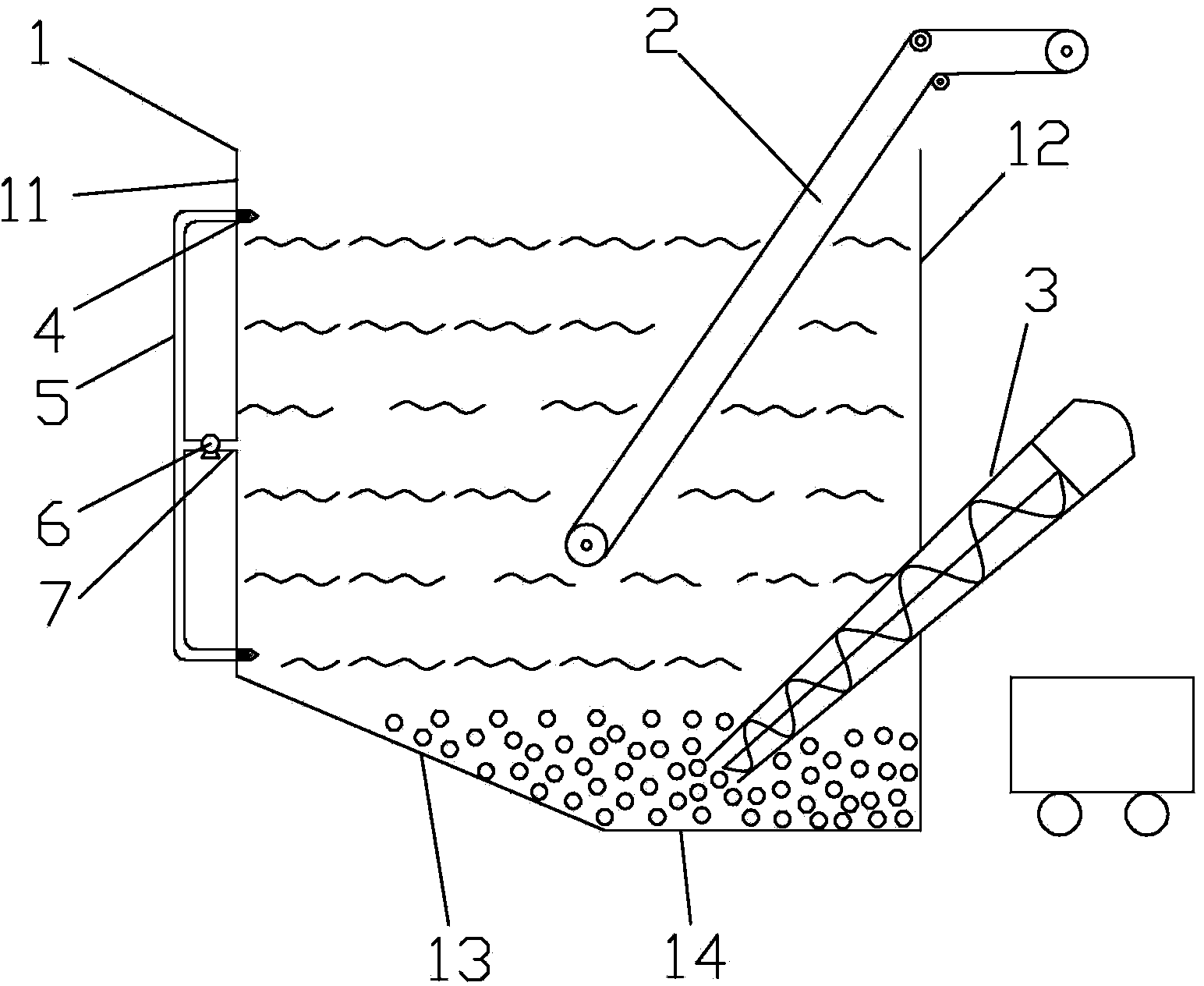

1.一种生活垃圾分选污水处理池，包括池体(1)、漂浮垃圾回收装 置(2)和下沉垃圾回收装置(3)，所述池体(1)包括第一侧壁(11)和 第二侧壁(12)，所述漂浮垃圾回收装置(2)设置于第二侧壁(12)上方， 所述下沉垃圾回收装置(3)设置于第二侧壁(12)下部，其特征在于： 所述池体(1)还包括靠近第一侧壁(11)的斜部(13)和靠近第二侧壁 (12)的底部(14)，所述底部(14)的水平高度低于斜部(13)，所述第 一侧壁(11)的上部和下部分别设置有至少两个喷头(4)，所述喷头(4) 连接有出水管(5)，所述出水管(5)连接水泵(6)的出水口，所述水泵 (6)的进水口连接进水管(7)，所述进水管(7)连通池体(1)。
2.根据权利要求1所述的生活垃圾分选污水处理池，其特征在于： 所述喷头(4)成阵列排列。
说明书
生活垃圾分选污水处理池
技术领域
本实用新型涉及垃圾处理技术领域，具体涉及一种生活垃圾分选污水 处理池。
背景技术
目前，随着生活水平的提高，节奏的加快，生活垃圾也日益增多。生 活垃圾的一般处理方法有填埋、堆肥和焚烧，然而，填埋耗用土地资源大， 对土壤、水质污染严重;堆肥对垃圾选择性差，堆肥肥效低;焚烧则会产 生有害气体，污染大气，由此可见，如何将垃圾进行妥善处理，已是人们 迫切需要解决的问题。然而，对生活垃圾进行分选，是有效处理生活垃圾 的前提。
在现有技术中，一般用破碎装置对生活垃圾进行破碎后倒入分选水池 中，利用不同的比重对生活垃圾进行分选。分选水池池体包括第一侧壁和 第二侧壁，在第二侧壁上方和下部分别设置有针对不同比重垃圾的回收装 置;进入分选水池中的生活垃圾，由于其比重的不同，轻比重的垃圾浮于 水面上，重比重的垃圾则沉于池底;当垃圾分选完成后，漂浮垃圾回收装 置对浮于水面上的垃圾进行回收，下沉垃圾回收装置对沉于池底的垃圾进 行回收。但传统的分选水池的池底为水平底部，重比重的垃圾会均匀的分 布于底部，下沉垃圾回收装置很难对其进行回收，且当经破碎后的垃圾倒 入分选水池时，浮于水面上的轻比重垃圾会随着重比重的垃圾沉于底部， 从而造成垃圾分选效果差。
实用新型内容
针对现有技术的不足，本实用新型所要解决的技术问题是提供了一种 生活垃圾分选污水处理池，该生活垃圾分选污水处理池能快捷地对生活垃 圾按不同比重进行分选。
本实用新型为解决上述问题所采取的技术方案为一种生活垃圾分选 污水处理池，包括池体、漂浮垃圾回收装置和下沉垃圾回收装置，所述池 体包括第一侧壁和第二侧壁，所述漂浮垃圾回收装置设置于第二侧壁上 方，所述下沉垃圾回收装置设置于第二侧壁下部，所不同的是所述池体还 包括靠近第一侧壁的斜部和靠近第二侧壁的底部，所述底部的水平高度低 于斜部，所述第一侧壁的上部和下部分别设置有至少两个喷头，所述喷头 连接有出水管，所述出水水管连接水泵的出水口，所述水泵的进水口连接 进水管，所述进水管连通池体。
作为优选，所述喷头成阵列排列。
本实用新型的有益效果是：
本实用新型设置了由喷头、水管、水泵组成的循环喷水装置，以及池 体设置了一斜部，且斜部高于底部，当生活垃圾从池体斜部的上方进入生 活垃圾分选污水处理池后，漂浮于污水水面上的轻比重垃圾在第一侧壁上 部喷头喷射的作用下快速的移动到漂浮垃圾回收装置，然后由漂浮垃圾回 收装置回收;重比重的垃圾在重力作用下下沉至斜部，在第一侧壁下部喷 头的喷射作用下，下沉至斜部的垃圾将快速移动到底部，然后由下沉垃圾 回收装置回收。本实用新型通过循环喷水装置源源不断地的对生活垃圾进 行喷射，从而快捷地实现了对生活垃圾按不同比重进行分选，同时本实用 新型结构简单，分选效果好。
