申请日2015.04.02
公开(公告)日2015.11.18
IPC分类号C02F9/04; C02F103/16; C02F9/14
摘要
本实用新型公开了一种电镀废水处理回收利用系统，包括用于将电解废水净化成无污染循环水的离子交换净化系统，离子交换净化系统包括离子交换组件和中和曝气罐，该离子交换组件包括内置有离子交换树脂的第一吸附罐和第二吸附罐，还包括再生系统，分别连接于第一吸附罐、第二吸附罐和中和曝气罐，用于溶解吸附于第一吸附罐内的重金属离子、第二吸附罐内和中和曝气罐上内的酸根盐，得到再生浓水;物化处理系统，分别连接于第一吸附罐、第二吸附罐和中和曝气罐并且接收由再生系统产生的再生浓水，再生浓水由物化处理系统处理得到非饮用日常用水，实现了电解废水的高效率净化效果，和重金属离子的同时提取利用，占地面积小，重复利用率高，部造成资源的浪费。

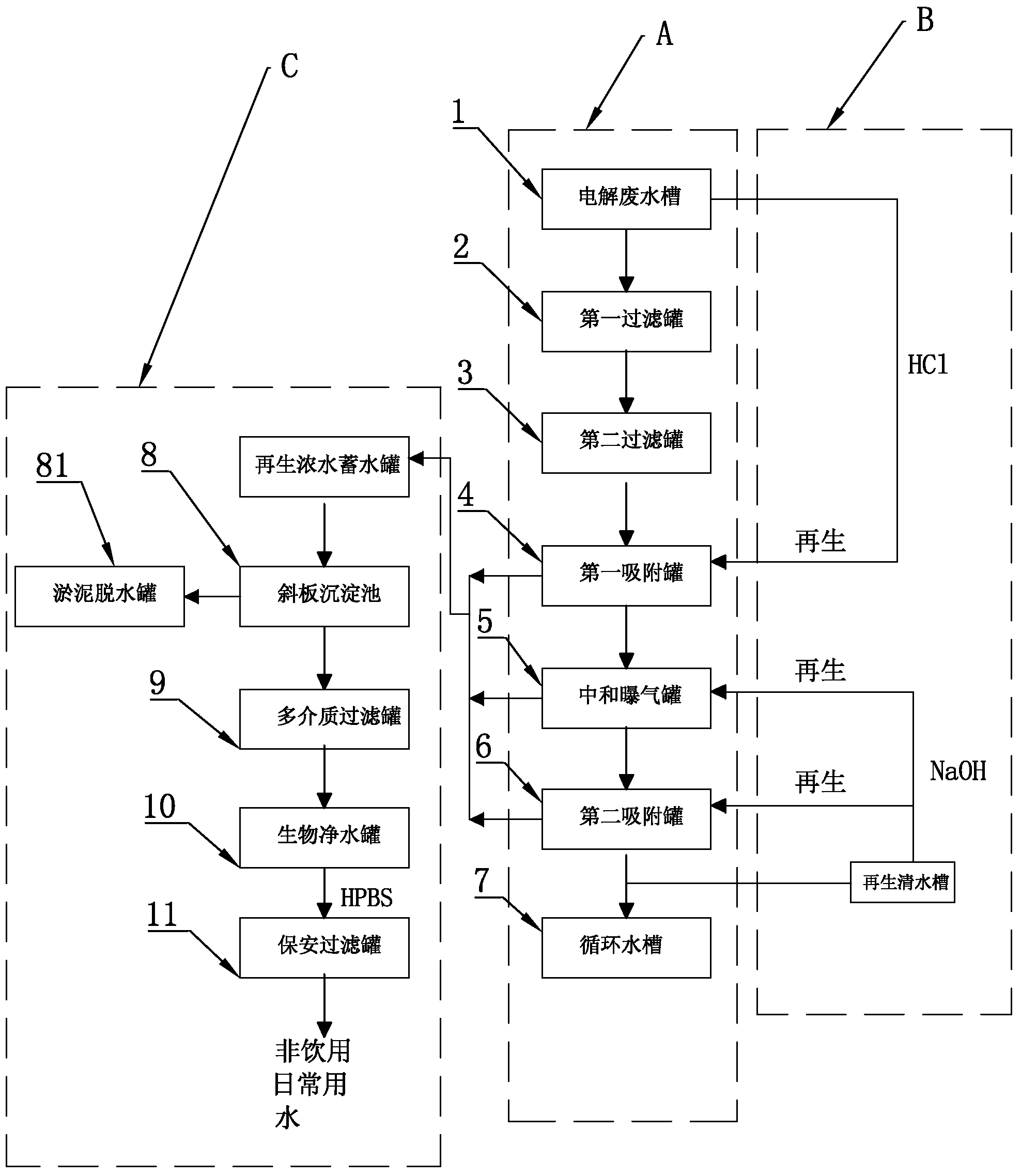

摘要附图
权利要求书
1.一种电镀废水处理回收利用系统，包括用于将电解废水净化成无重金属的循环水的离子交换净化系统，所述离子交换净化系统包括离子交换组件和中和曝气罐，该离子交换组件包括内置有离子交换树脂的第一吸附罐和第二吸附罐，其特征在于，还包括
再生系统，分别连接于第一吸附罐、第二吸附罐和中和曝气罐;
物化处理系统，分别连接于第一吸附罐、第二吸附罐和中和曝气罐并且接收由再生系统产生的再生浓水。
2.根据权利要求1所述的一种电镀废水处理回收利用系统，其特征在于，所述离子交换净化系统包括依次相连通的电解废水槽、第一过滤罐、第二过滤罐、第一吸附罐、中和曝气罐、第二吸附罐和循环水槽，第一吸附罐、中和曝气罐和第二吸附罐内均设有离子交换树脂。
3.根据权利要求2所述的一种电镀废水处理回收利用系统，其特征在于，所述第一过滤罐为袋式过滤，第二过滤罐为活性炭过滤。
4.根据权利要求1所述的一种电镀废水处理回收利用系统，其特征在于，所述再生系统包括第一再生线和第二再生线，所述第一再生线包括相互连通的电解废水槽和第一过滤罐，第二再生线包括再生清水槽，该再生清水槽的一端连通于第二吸附罐和循环水槽之间，另一端分别连通于中和曝气罐和第二吸附罐。
5.根据权利要求4所述的一种电镀废水处理回收利用系统，其特征在于，所述第一再生线添加有HCL，第二再生线添加有NaOH。
6.根据权利要求1所述的一种电镀废水处理回收利用系统，其特征在于，所述物化处理系统包括依次相连通的再生浓水蓄水罐、斜板沉淀池、多介质过滤罐、生物净水罐、保安过滤罐，所述斜板沉淀池还连接有用于将其沉淀的淤泥收集的淤泥脱水罐。
7.根据权利要求6所述的一种电镀废水处理回收利用系统，其特征在于，所述生物净水罐内装有用于降解重金属的生物填料。
说明书
一种电镀废水处理回收利用系统
技术领域
本实用新型属于一种电镀废水处理回收利用系统领域，更具体的说，涉及一种更加方便出料的一种电镀废水处理回收利用系统。
背景技术
电镀工艺在五金加工、厨房卫浴，以及线路板制造等各各行业有着广泛的应用。其在生产过程中会产生大量的工艺废水，其废水中的主要污染物是一些含有重金属(如铜、镍等)的盐和酸。
依传统行业对电镀废水的处理方式，对于含重金属成份浓度较高的工艺废水(如
换缸槽液)，需经过特殊的环保处理后方能直接排放;而对于含重金属成份浓度较低的电镀漂洗废水，则是直接排放到厂内环保池内处理后直接排放，或者通过环保处理之后的反应桶或者过滤桶，将里面的滤渣取出之后再到另外的地方进行反应、提取重金属，这种方式不仅耗能大，而且效率低下，对于处理大量废水时，非常不利。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种电镀废水处理回收利用系统，通过这种电镀废水处理回收利用系统，对于电镀水的净化处理效率高，能耗少，且适合处理大量废水。
为实现上述目的，本实用新型提供了如下技术方案：一种电镀废水处理回收利用系统，包括用于将电解废水净化成无重金属的循环水的离子交换净化系统，所述离子交换净化系统包括离子交换组件和中和曝气罐，该离子交换组件包括内置有离子交换树脂的第一吸附罐和第二吸附罐，还包括
再生系统，分别连接于第一吸附罐、第二吸附罐和中和曝气罐;
物化处理系统，分别连接于第一吸附罐、第二吸附罐和中和曝气罐并且接收由再生系统产生的再生浓水。
本实用新型进一步设置为：所述离子交换净化系统包括依次相连通的电解废水槽、第一过滤罐、第二过滤罐、第一吸附罐、中和曝气罐、第二吸附罐和循环水槽，第一吸附罐、中和曝气罐和第二吸附罐内均设有离子交换树脂。
本实用新型进一步设置为：所述第一过滤罐为袋式过滤，第二过滤罐为活性炭过滤。
本实用新型进一步设置为：所述再生系统包括第一再生线和第二再生线，所述第一再生线包括相互连通的电解废水槽和第一过滤罐，第二再生线包括再生清水槽，该再生清水槽的一端连通于第二吸附罐和循环水槽之间，另一端分别连通于中和曝气罐和第二吸附罐。
本实用新型进一步设置为：所述第一再生线添加有HCl，第二再生线添加有NaOH。
本实用新型进一步设置为：所述物化处理系统包括依次相连通的再生浓水蓄水罐、斜板沉淀池、多介质过滤罐、生物净水罐、保安过滤罐，所述斜板沉淀池还连接有用于将其沉淀的淤泥收集的淤泥脱水罐。
本实用新型进一步设置为：所述生物净水罐内装有用于降解重金属的生物填料。
与现有技术相比，本实用新型的优点在于：通过离子交换净化系统、再生系统、物化处理系统，实现了电解废水的高效率净化效果，和重金属离子的同时提取利用，占地面积小，重复利用率高，部造成资源的浪费。
