申请日2015.04.03
公开(公告)日2015.08.12
IPC分类号C02F1/42
摘要
本实用新型涉及水处理装置，尤其涉及一种双级软化水处理装置。一种对称排管的双级软化水处理装置，它包括两个软化罐、再生盐箱、两个软化罐各自带有进出水、再生、运行、反洗、状态切换阀门、配套的面管母管、支管及仪表;其特征在于，所述的两个软化罐分列左右，再生盐箱设于两个软化罐中间靠后位置，面管母管由中间接入，然后向两侧分设通向软化罐的面管，每个软化罐配设的阀门以对称的形式分别装与两台罐体面管部分，面管分布也呈对称分布。本实用新型排列整齐有规律、占地空间明显减小，安装、操作、后期维护方便简单，节省管材与阀门，加工工时明显缩短，大大减少时间和经济成本。

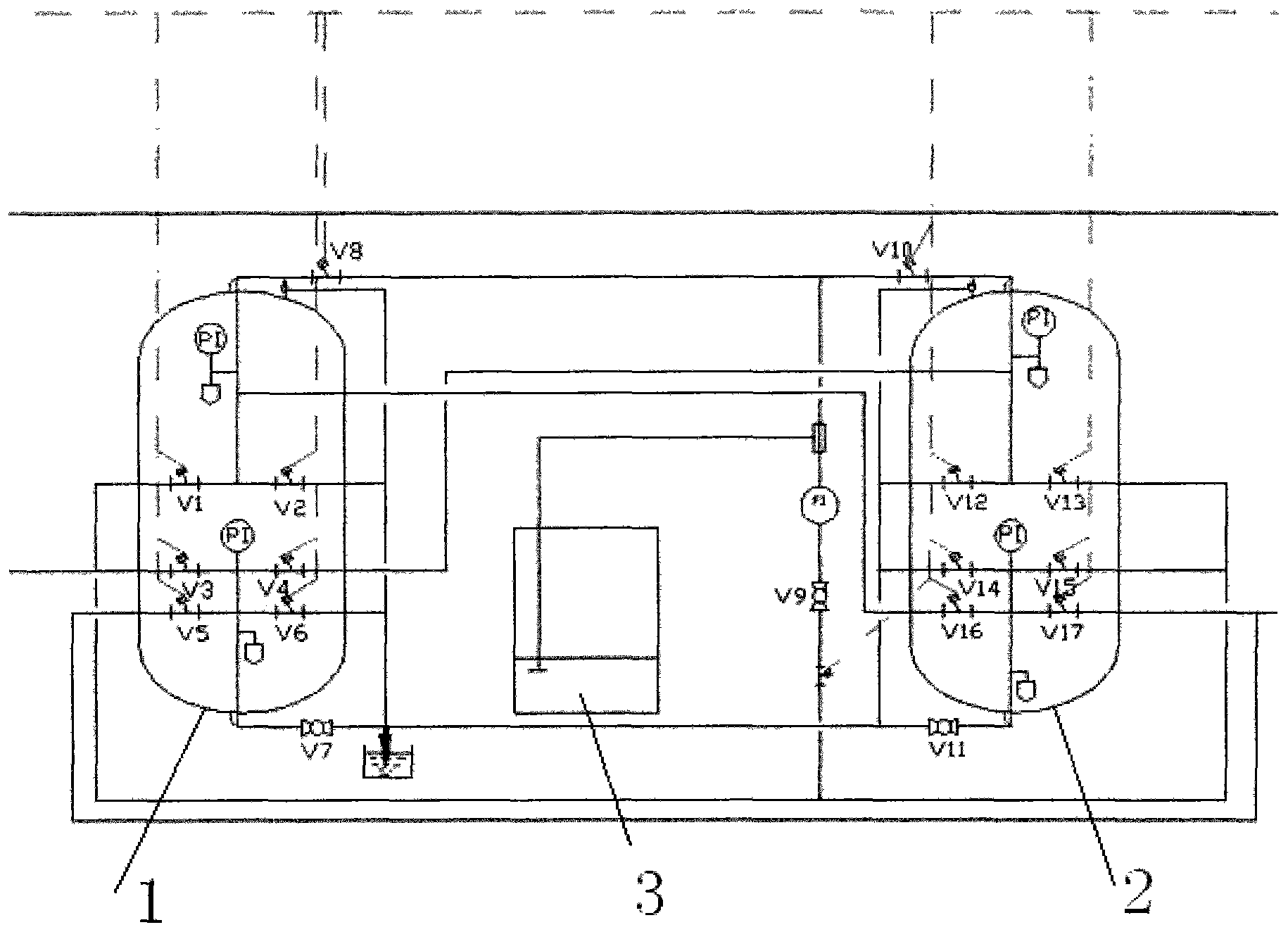

摘要附图
权利要求书
1.一种对称排管的双级软化水处理装置，它包括两个软化罐、再生盐箱、两 个软化罐各自带有配套的阀门、面管母管、支管及仪表;其特征在于，所述的两 个软化罐分列左右，再生盐箱设于两个软化罐中间靠后位置，面管母管由中间接 入，然后向两侧分设通向软化罐的面管，每个软化罐配套的阀门以对称的形式分 别装与两台罐体面管部分，面管分布也呈对称分布。
说明书
一种对称排管的双级软化水处理装置
技术领域
本实用新型涉及水处理装置，尤其涉及一种双级软化水处理装置。
背景技术
随着近年来水质的恶化越来越严重，水硬度的不断升高，越来越多的水处理工艺采用双级软化的工艺来解决水质硬化的问题，特别是在制药、保健、用于饮用的纯化水等避免外源性添加物存在的情况下，双级软化的处理工艺应用的越来越广泛。
但是目前普遍采用的是与砂滤、炭滤等相同的面管排布方式，即母管制分布的形式，这样做虽然从结果上将可以一定范围内的解决问题，但是，整体上外观排布凌乱，安装不方便、对安装、调试的人有较高的专业要求，浪费管道材料、加工工时长;操作复杂、使实际操作人员很难从错综复杂的管道、阀门、仪表的排布中理解操作的核心;占地空间要求大，对于一些厂房空间有限的情况，很难保证检修的空间，往往造成后期的维护困难，时间和经济成本高。
发明内容
本实用新型旨在克服现有技术的缺陷，提供一种对称排管的双级软化水处理装置。本实用新型排列整齐有规律、占地空间明显减小，安装、操作、后期维护方便简单，节省管材与阀门，加工工时明显缩短，大大减少时间和经济成本。
为了解决上述技术问题，一种对称排管的双级软化水处理装置，它包括两个软化罐、再生盐箱、两个软化罐各自带有配套的阀门、面管母管、支管及仪表;，所述的两个软化罐分列左右，再生盐箱设于两个软化罐中间靠后位置，面管母管由中间接入，然后向两侧分设通向软化罐的面管，每个软化罐配套的阀门以对称的形式分别装与两台罐体面管部分，面管分布也呈对称分布。
本实用新型串联、并联运行切换简单，易行;外观排列整齐有规律、占地空间明显减小，安装、操作、后期维护方便简单，节省管材与阀门，加工工时明显缩短，大大减少时间和经济成本。
