申请日2015.04.03
公开(公告)日2015.07.29
IPC分类号C02F3/12
摘要
本发明公开了一种移动床生物膜反应装置及处理污水的方法，其中，所述移动床生物膜反应装置包括反应器、搅拌机、曝气组件，所述反应器里填充填料，用孔状隔板将所述填料纵向分层;所述处理污水的方法包括以下步骤：进水-曝气-搅拌-曝气搅拌交替运行-排水，该移动床生物膜反应装置填料分布均匀，处理效率高，利用该方法进行污水处理时，曝气与搅拌交替运行，更好的实现了短程硝化反硝化反应。

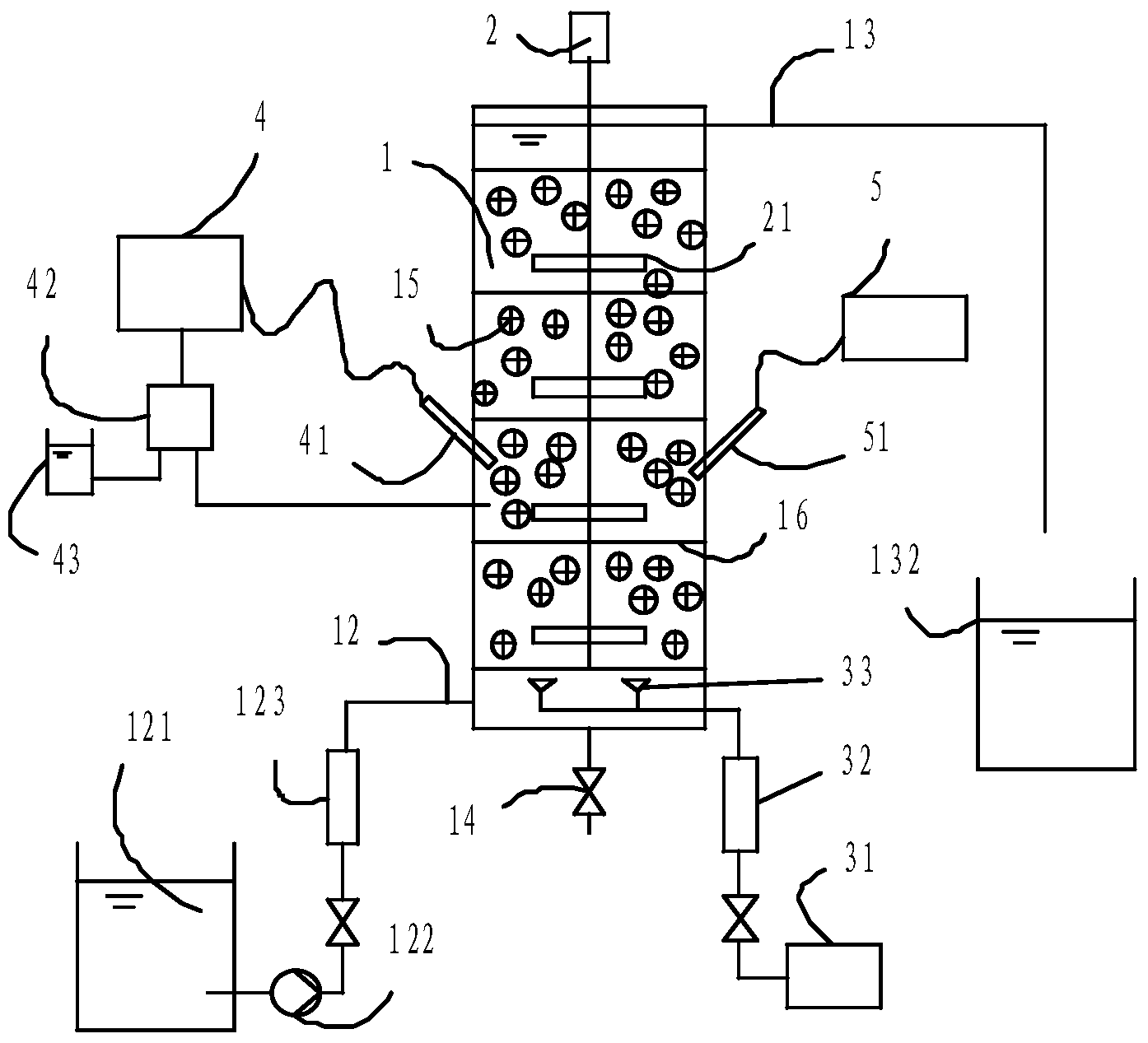

摘要附图
权利要求书
1.一种移动床生物膜反应装置，其特征在于，包括反应器、搅拌机及曝气 组件：
所述反应器，其上分别设有进水口和出水口，反应器底部设置排污阀，内 部填充填料，用孔状隔板将所述填料纵向分层，孔状隔板上的孔的直径小于所 述填料直径;
所述搅拌机为变频搅拌机，设置于反应器顶部中心，搅拌机在其伸入反应 器内部的杆上设置搅拌棒，所述搅拌棒在由所述孔状隔板形成的填料层中均有 分布;
所述曝气组件，包括气泵、气体流量计和曝气头，气泵和气体流量计依次 通过进气管连接，进气管另一端从反应器侧面底部进入与曝气头连接;
所述进水口和曝气头上方的反应器内设置第一层孔状隔板，所述出水口下 方的反应器内设置最后一层孔状隔板，在所述移动床生物膜反应装置工作时， 曝气组件与搅拌机交替运行。
2.根据权利要求1所述的移动床生物膜反应装置，其特征在于，所述反应 器分别连接有进水管和出水管，进水管一端与反应器进水口连接，另一端依次 连接有进水流量计、进水蠕动泵和进水池，所述出水管的一端与反应器出水口 连接，另一端连接出水池。
3.根据权利要求1所述的移动床生物膜反应装置，其特征在于，设置5个 所述孔状隔板，第一层和最后一层所述孔状隔板之间形成4个间距均匀的填料 空间。
4.根据权利要求1所述的移动床生物膜反应装置，其特征在于，所述反应 器通过pH传感器连接有pH在线检测仪，pH在线检测仪电连接加药蠕动泵，所 述加药蠕动泵进液口连接加药箱，出液口通至反应器内，通过所述pH在线检测 仪检测所述反应器内填料pH值，并控制所述加药蠕动泵是否向所述反应器内加 药调节pH。
5.根据权利要求1所述的移动床生物膜反应装置，其特征在于，所述反应 器通过温度传感器连接有温度控制仪，所述温度控制仪通过电磁阀连接自动加 热系统。
6.根据权利要求1所述的移动床生物膜反应装置，其特征在于，所述填料 在所述反应器中的填充率为50%。
7.根据权利要求1-6中任一所述的移动床生物膜反应装置，其特征在于， 还包括时间控制器，所述时间控制器与所述搅拌机、曝气组件相连。
8.一种移动床生物膜反应装置处理污水的方法，其特征在于，主要包括以 下步骤：
1)进水，污水由进水装置进入到反应器中，连续进水;
2)曝气，启动曝气装置，向反应器中曝气;
3)搅拌，停止曝气，启动搅拌器，使污水与反应器中的填料充分接触;
4)重复步骤2)和步骤3)
5)排水，处理结束，净化后的污水通过出水装置溢流排出。
9.根据权利要求8所述的移动床生物膜反应装置处理污水的方法，其特征 在于，在所述反应器中设置孔状隔板，将填料纵向分层。
10.根据权利要求9所述的移动床生物膜反应装置处理污水的方法，其特 征在于，在反应器上pH传感器连接pH在线检测仪、温度传感器连接温度控制 仪，所述温度控制仪连接自动加热系统。
说明书
一种移动床生物膜反应装置及处理污水的方法
技术领域
本发明涉及一种移动床生物膜反应装置及处理污水的方法，属于新型污水处理技术领域。
背景技术
水污染是造成我国水资源短缺的主要原因，在造成水体污染的各类污染物中，氮源污染越来越严重，已成为未来污水处理的重点。高浓度氨氮废水具有成分复杂、毒性强、排放量大等特点，因此对环境的危害极大。废水中的氨氮是导致水体富营养化和环境污染的重要污染物之一，易引起水中藻类及其他微生物大量繁殖，造成湖泊富营养化，海洋赤潮等，严重威胁到人类的生产生活和生态平衡。
短程硝化反硝化脱氮工艺是近年来刚刚发展起来的新型生物脱氮技术，该技术产泥量少、紧凑高效且节约能耗，已经得到越来越广泛的应用，而移动床生物膜反应器(MBBR)作为一种新型污水处理工艺，兼具活性污泥法和生物膜法的优点，运行简单，节省占地和基建投资，但是目前的移动床生物膜反应器也存在着诸多缺点，比如填料在反应器中容易堆积、有氧曝气与缺氧搅拌不能交替运行等。
发明内容
鉴于此，本发明的目的在于提供一种移动床生物膜反应装置及处理污水的方法，以解决填料在反应器中容易堆积、有氧曝气与缺氧搅拌不能交替运行等问题。
为解决上述问题，本发明一方面提供了一种移动床生物膜反应装置，包括反应器，搅拌机，曝气组件：
所述反应器，其上分别设有进水口和出水口，反应器底部设置排污阀，内部填充填料，用孔状隔板将所述填料纵向分层，孔状隔板上的孔的直径小于所述填料直径;
所述搅拌机为变频搅拌机，设置于反应器顶部中心，搅拌机在其伸入反应器内部的杆上设置搅拌棒，所述搅拌棒在由所述孔状隔板形成的填料层中均有分布;
所述曝气组件，包括气泵、气体流量计和曝气头，气泵和气体流量计依次通过进气管连接，进气管另一端从反应器侧面底部进入与曝气头连接;
所述进水口和曝气头的上方设置第一层孔状隔板，所述出水口下方设置最后一层孔状隔板，在所述移动床生物膜反应装置工作时，曝气组件与搅拌机交替运行。
优选，所述反应器分别连接有进水管和出水管，进水管一端与反应器进水口连接，另一端依次连接有进水流量计、进水蠕动泵和进水池，所述出水管的一端与反应器出水口连接，另一端连接出水池。
进一步优选，设置5个所述孔状隔板，第一层和最后一层所述孔状隔板之间形成4个间距均匀的填料空间。
进一步优选，所述反应器通过pH传感器连接有pH在线检测仪，pH在线检测仪电连接加药蠕动泵，所述加药蠕动泵进液口连接加药箱，出液口通至反应器内，通过pH在线检测仪检测反应器内填料pH值，并控制所述加药蠕动泵是否向所述反应器内加药调节pH。
进一步优选，所述反应器通过温度传感器连接有温度控制仪，所述温度控制仪通过电磁阀连接自动加热系统。
进一步优选，所述填料在所述反应器中的填充率为50%。
进一步优选，还包括时间控制器，所述时间控制器与所述搅拌机、曝气组件相连。
本发明的另一方面提供了一种移动床生物膜反应装置处理污水的方法，包 括以下步骤：
1)进水，污水由进水装置进入到反应器中，连续进水;
2)曝气，启动曝气装置，向反应器中曝气;
3)搅拌，停止曝气，启动搅拌器，使污水与反应器中的填料充分接触;
4)重复步骤2)和步骤3)
5)排水，处理结束，净化后的污水通过出水装置溢流排出。
优选，在所述反应器中设置孔状隔板，将填料纵向分层;
进一步优选，在所述反应器上pH传感器连接pH在线检测仪、温度传感器连接温度控制仪，所述温度控制仪连接自动加热系统。
与现有技术相比，本发明的优点在于：对传统MBBR反应器进行优化设计，在反应器中对填料进行纵向分层，解决由于悬浮填料密度和曝气的不均匀而出现的堆积现象，使填料在反应器中均匀分布，从而提高处理效率;在反应器顶部盖板上装有可调速的搅拌机，通过有氧曝气与缺氧搅拌交替运行更好的实现短程硝化反硝化，结合MBBR反应器与短程硝化反硝化两者的优势，达到处理更高效、投资更节省、运行更简单的目标。
