申请日2015.04.04
公开(公告)日2015.08.12
IPC分类号B01D36/04
摘要
本实用新型涉及一种污水净化池，包括第一净化池、第二净化池，所述第一净化池一侧上设有进水管，所述第二净化池一侧上设有排水管，所述第一净化池、第二净化池之间设有溢流孔，所述第一净化池一侧上设有支撑环，所述支撑环上设有V型过滤网，所述第一净化池、第二净化池下端均设有排淤孔，所述第一净化池内设有第一沉降管，所述第二净化池内设有第二沉降管。本实用新型能够过滤污水中的漂浮物，而且能够避免发生堵塞，而且避免了工人到沉淀池内多次挖出，降低了劳动强度;通过设置第一沉降管、第二沉降管，这样可以将沉降液从第一沉降管、第二沉降管输入到沉淀池内，加速沉降，提高沉降效果。

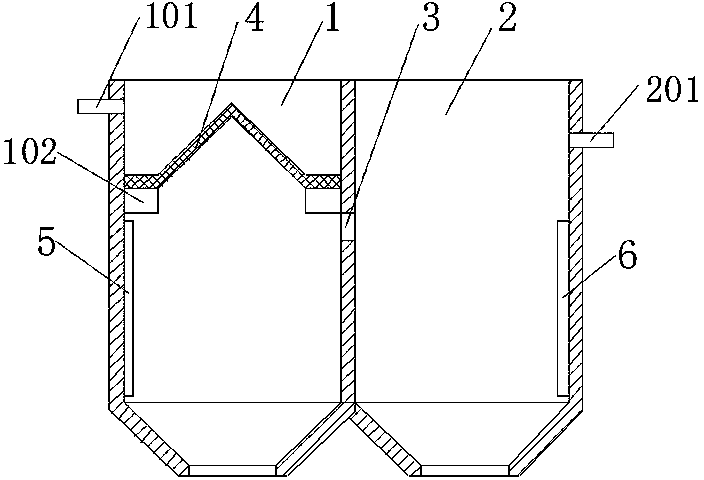

摘要附图
权利要求书
1.一种污水净化池，包括第一净化池(1)、第二净化池(2)，所述第一净化池(1)一侧上设有进水管(101)，所述第二净化池(2)一侧上设有排水管(201)，所述第一净化池(1)、第二净化池(2)之间设有溢流孔(3)，其特征在于：所述第一净化池(1)一侧上设有支撑环(102)，所述支撑环(102)上设有V型过滤网(4)，所述第一净化池(1)、第二净化池(2)下端均设有排淤孔，所述第一净化池(1)内设有第一沉降管(5)，所述第二净化池(2)内设有第二沉降管(6)。
2.根据权利要求1所述的一种污水净化池，其特征在于：所述第一净化池(1)、第二净化池(2)底部呈上端直径大下端直径小的圆台状结构。
3.根据权利要求1所述的一种污水净化池，其特征在于：所述支撑环(102)与第一净化池(1)、第二净化池(2)之间固定连接。
4.根据权利要求1所述的一种污水净化池，其特征在于：所述第一沉降管(5)、第二沉降管(6)上均设有若干个排液孔。
说明书
一种污水净化池
技术领域
本实用新型涉环保技术领域，尤其涉及一种污水净化池。
背景技术
环境保护简称环保。环境保护涉及的范围广、综合性强，它涉及自然科学和社会科学的许多领域等，还有其独特的研究对象。环境保护方式包括：采取行政、法律、经济、科学技术、民间自发环保组织等等，合理地利用自然资源，防止环境的污染和破坏，以求自然环境同人文环境、经济环境共同平衡可持续发展，扩大有用资源的再生产，保证社会的发展。
环境保护是指人类为解决现实或潜在的环境问题，协调人类与环境的关系，保护人类生存环境、保障经济社会的可持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的，也有法律的、经济的、宣传教育的等。
目前很多污水沉淀池在使用一段时后需要进行清淤，这样需要工人挖出，这样操作效率低，劳动强度大，而且沉淀池沉降效果差。因此，为解决上述问题，特提供一种新的技术方案。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种污水净化池。
本实用新型是通过以下技术方案实现：
一种污水净化池，包括第一净化池、第二净化池，所述第一净化池一侧上设有进水管，所述第二净化池一侧上设有排水管，所述第一净化池、第二净化池之间设有溢流孔，所述第一净化池一侧上设有支撑环，所述支撑环上设有V型过滤网，所述第一净化池、第二净化池下端均设有排淤孔，所述第一净化池内设有第一沉降管，所述第二净化池内设有第二沉降管。
作为本实用新型的优选技术方案，所述第一净化池、第二净化池底部呈上端直径大下端直径小的圆台状结构。
作为本实用新型的优选技术方案，所述支撑环与第一净化池、第二净化池之间固定连接。
作为本实用新型的优选技术方案，所述第一沉降管、第二沉降管上均设有若干个排液孔。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合理，本实用新型通过设置设置V型过滤网，这样能够过滤污水中的漂浮物，而且能够避免发生堵塞;通过将第一净化池、第二净化池底部设置为圆台状，这样当沉淀池的沉淀物过多时，工人直接从排淤孔泻出沉淀物，避免了工人到沉淀池内多次挖出，降低了劳动强度;通过设置第一沉降管、第二沉降管，这样可以将沉降液从第一沉降管、第二沉降管输入到沉淀池内，加速沉降，提高沉降效果。
