申请日2015.06.29
公开(公告)日2015.09.23
IPC分类号C02F103/04; C02F9/04
摘要
一种多功能回程式水处理器，在多路阀上设置有原水进水接头、原水出水接头、纯水进水接头、纯水出水接头、左溶剂接头、右溶剂接头、多路阀排污管，左溶剂接头与左溶剂箱相联通，右溶剂接头与右溶剂箱相联通;筒体内壁下部设置有与筒体底面平行且与筒体底部构成排污腔的分层隔板，分层隔板与筒体顶部之间设置有将筒体内腔分割成原水腔和纯水腔的分腔隔板，分层隔板上设置有布水器，原水腔顶部设置有与原水出水接头相联通的原水进水管，纯水腔顶部设置有与纯水进水接头相联通的纯水出水管，排污腔底部设置有筒体排污管，筒体的前侧壁上设置有检修视镜。本发明具有空间利用率高，使用寿命长，水流动能损失小，耗电量小，抗腐蚀性强的优点。
权利要求书

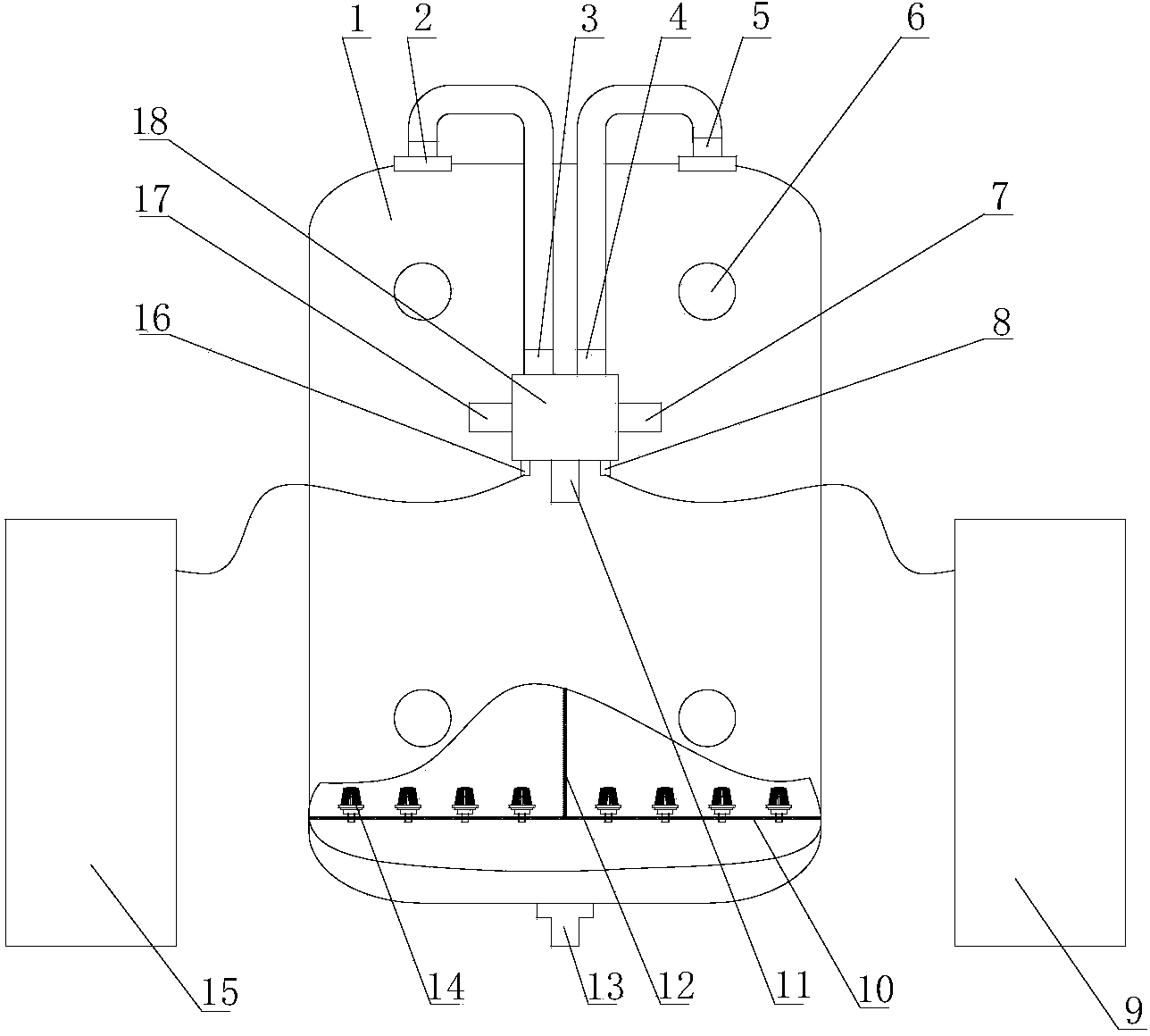

1.一种多功能回程式水处理器，其特征在于：在多路阀(18)上设置有原水 进水接头(17)、原水出水接头(3)、纯水进水接头(4)、纯水出水接头(7)、左 溶剂接头(16)、右溶剂接头(8)、多路阀排污管(11)，左溶剂接头(16)与左溶 剂箱(15)相联通，右溶剂接头(8)与右溶剂箱(9)相联通;在筒体(1)内壁 下部设置有与筒体(1)底面平行且与筒体(1)底部构成排污腔的分层隔板(10)， 分层隔板(10)与筒体(1)顶部之间设置有将筒体内腔分割成原水腔和纯水腔的 分腔隔板(12)，分层隔板(10)上设置有布水器(14)，原水腔的顶部设置有与原 水出水接头(3)相联通的原水进水管(2)，纯水腔的顶部设置有与纯水进水接头 (4)相联通的纯水出水管(5)，排污腔的底部设置有筒体排污管(13)，在筒体(1) 的前侧壁上设置有检修视镜(6)。
2.根据权利要求1所述的多功能回程式水处理器，其特征在于：所述的筒体 (1)的几何结构为横截面是中间为长方形两端为半圆形的组合形。
3.根据权利要求1所述的多功能回程式水处理器，其特征在于：所述的分腔 隔板(12)的数量为1～2个。
4.根据权利要求1所述的多功能回程式水处理器，其特征在于：所述的布水 器(14)在分层隔板(10)上相邻两行交错排布。
说明书
多功能回程式水处理器
技术领域
本发明属于水、废水或污水的处理装置或设备，具体涉及到回程式水处理装置。
背景技术
现有的离子交换器有阴(阳)离子交换器、混合床离子交换器、复床离子交换 器、全自动软水器、海绵铁除氧器、反渗透设备等，均是通过在筒体内填装相适应 的树脂或者其他填料，原水中所含阴、阳离子被树脂或者其他填料吸附，然后利用 酸或者碱进行交换，从而达到高度纯水的效果。如果原水水质较差(硬度较高、含 氧量较大、杂质较多)时，为了填装足够量的树脂或者其他填料，因此筒体的高度 非常高，造成了树脂或者其他填料受重力的影响，容易板结(颗粒状的树脂形成了 致密而坚固的硬块)，导致离子交换器无法正常处理、还原再生(板结的树脂或者 其他填料无法正常完全还原再生)，并且正洗、反洗或者运行时压力降(压力损失) 较大，并且满足不了处理水量，增加了酸耗或者碱耗;即使不增加筒体的高度，也 要增加筒体的数量进行串联或者并联使用，这样就增加了设备投资，加大了占地面 积。同时，无法从根本解决树脂或者其他填料的板结、筒体的数量增加，运行的阻 力加大，加大了水泵的电耗，酸耗、碱耗，设备的使用寿命降低，冲洗水量、停机 次数增加，生产效率较低，并造成了严重的能源浪费和环境污染。
此外，由于筒体高度或者数量的限制，无法满足较大的处理水量，一般为≤ 100t/h，在较大需求纯水量的工况时，多出现多套甚至几十套设备在并联运行，管 路连接复杂，仪表阀门增多，极大地增加了设备的投资及土建、运行管理、维护保 养等各种费用，严重制约了工业及技术的发展。
发明内容
本发明所要解决的技术问题在于克服现有离子交换器的缺点，提供一种使用寿 命长、成本低、效率高的多功能回程式水处理器。
解决上述技术问题所采用的技术方案是：在多路阀上设置有原水进水接头、原 水出水接头、纯水进水接头、纯水出水接头、左溶剂接头、右溶剂接头、多路阀排 污管，左溶剂接头与左溶剂箱相联通，右溶剂接头与右溶剂箱相联通;在筒体内壁 下部设置有与筒体底面平行且与筒体底部构成排污腔的分层隔板，分层隔板与筒体 顶部之间设置有将筒体内腔分割成原水腔和纯水腔的分腔隔板，分层隔板上设置有 布水器，原水腔的顶部设置有与原水出水接头相联通的原水进水管，纯水腔的顶部 设置有与纯水进水接头相联通的纯水出水管，排污腔的底部设置有筒体排污管，在 筒体的前侧壁上设置有检修视镜。
本发明的筒体的几何结构为横截面是中间为长方形两端为半圆形的组合形。
本发明的分腔隔板的数量为1～2个。
本发明的布水器在分层隔板上相邻两行交错排布。
本发明的筒体材料采用低合金钢板和有色合金，具有抗腐蚀性强的特点，而且 本发明的筒体结构紧凑、空间利用率高，填料使用寿命长，压降损失小，水流动能 损失小，溶剂消耗量少，耗电量小，冲洗所耗水量少，为现有技术设备的30%～50%， 耐温性能好，制作工艺简单，成本较低，维护管理运行简便等性能，使用寿命长达 30年以上。本发明处理水量大，处理能力强，可实现不同的功能，达到一机多用， 减少设备投资，可适用于各类锅炉及各类管网的软化除氧水、核能系统软化除氧水、 灾区生活饮用水、轮船潜艇的海水净化、污水处理、废水回收利用等各类复杂的工 况。
