申请日2015.04.09
公开(公告)日2015.08.05
IPC分类号F04D29/70; F04D29/42
摘要
本实用新型涉及一种污水泵外壳，包括圆筒形的壳体，壳体的一端连接设有圆锥筒形的进水管，壳体的另一端连接设有圆锥筒形的出水管;进水管的端部连接设有过滤机头，过滤机头包括圆锥筒形的机头壳，机头壳的内壁上通过连接筋连接设有圆形的固定板，固定板的一侧的机头壳的内部设为与进水管相连通的圆锥筒形的左侧空腔管道，固定板的另一侧的机头壳的内部设为圆锥筒形的右侧空腔管道，左侧空腔管道的圆锥筒形结构的方向与右侧空腔管道的圆锥筒形结构的方向相反;其结构简单合理，稳定性好，污水处理功能性好，使用寿命长。

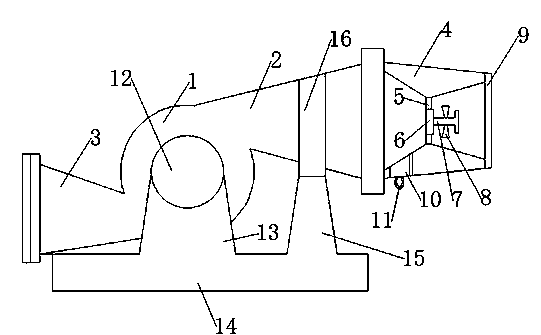

摘要附图
权利要求书
1.一种污水泵外壳，包括圆筒形的壳体(1)，其特征在于：壳体(1)的一端连接设有圆锥筒形的进水管(2)，壳体(1)的另一端连接设有圆锥筒形的出水管(3);进水管(2)的端部连接设有过滤机头，过滤机头包括圆锥筒形的机头壳(4)，机头壳(4)的内壁上通过连接筋(5)连接设有圆形的固定板(6)，固定板(6)的一侧的机头壳(4)的内部设为与进水管(2)相连通的圆锥筒形的左侧空腔管道，固定板(6)的另一侧的机头壳(4)的内部设为圆锥筒形的右侧空腔管道，左侧空腔管道的圆锥筒形结构的方向与右侧空腔管道的圆锥筒形结构的方向相反;固定板(6)的外侧连接设有旋转轴(7)，旋转轴(7)的端部设有挡台，旋转轴(7)上对称安装有旋转叶片(8);机头壳(4)的端部设有过滤网(9);机头壳(4)与进水管(2)相连接处的下部设有排污口，排污口处伸入设有塞子(10)，排污口的内壁设有内螺纹，塞子(10)的外壁设有外螺纹，塞子(10)通过外螺纹与内螺纹相配合与排污口相连接;塞子(10)的外部设有把手(11);壳体(1)的两侧分别设有突出的固定柱(12)，固定柱(12)与梯形的支撑架(13)相连接，支撑架(13)设置在方形的底座(14)上，底座(14)的一端与出水管(3)相接触支撑，底座(14)的另一端设有梯形的支撑柱(15)，支撑柱(15)的顶部设有支撑环(16)，支撑环(16)套设在进水管(2)上。
2.如权利要求1所述的污水泵外壳，其特征在于：旋转叶片(8)的数量为两个。
3.如权利要求1或2所述的污水泵外壳，其特征在于：固定柱(12)设为圆柱形。
说明书
一种污水泵外壳
技术领域
本实用新型属于污水处理技术领域，涉及一种壳体，尤其涉及一种污水泵外壳。
背景技术
目前，污水泵属于离心杂质的一种，其主要用于输送城市污水，粪便或液体中含有纤维，纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物。故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅，给城市生活和环保带来严重的影响，因此，抗堵性和可靠性是污水泵优劣的重要因素。现有的污水泵外壳多存在结构复杂，稳定性较差，振动较大，功能性不强，使用寿命短等问题，为此，需要一种污水泵外壳，解决结构复杂，稳定性较差，功能性不强，使用寿命短等问题，使其结构简单合理，稳定性好，污水处理功能性好，使用寿命长。
实用新型内容
本实用新型的目的在于，提供一种污水泵外壳，解决结构复杂，稳定性较差，功能性不强，使用寿命短等问题，使其结构简单合理，稳定性好，污水处理功能性好，使用寿命长。
为实现上述目的，本实用新型提供一种污水泵外壳，包括圆筒形的壳体，壳体的一端连接设有圆锥筒形的进水管，壳体的另一端连接设有圆锥筒形的出水管;进水管的端部连接设有过滤机头，过滤机头包括圆锥筒形的机头壳，机头壳的内壁上通过连接筋连接设有圆形的固定板，固定板的一侧的机头壳的内部设为与进水管相连通的圆锥筒形的左侧空腔管道，固定板的另一侧的机头壳的内部设为圆锥筒形的右侧空腔管道，左侧空腔管道的圆锥筒形结构的方向与右侧空腔管道的圆锥筒形结构的方向相反;固定板的外侧连接设有旋转轴，旋转轴的端部设有挡台，旋转轴上对称安装有旋转叶片;机头壳的端部设有过滤网;机头壳与进水管相连接处的下部设有排污口，排污口处伸入设有塞子，排污口的内壁设有内螺纹，塞子的外壁设有外螺纹，塞子通过外螺纹与内螺纹相配合与排污口相连接;塞子的外部设有把手;壳体的两侧分别设有突出的固定柱，固定柱与梯形的支撑架相连接，支撑架设置在方形的底座上，底座的一端与出水管相接触支撑，底座的另一端设有梯形的支撑柱，支撑柱的顶部设有支撑环，支撑环套设在进水管上。
在以上方案中优选的是，旋转叶片的数量为两个。
还可以优选的是，固定柱设为圆柱形。
本实用新型的污水泵外壳，能够解决结构复杂，稳定性较差，功能性不强，使用寿命短等问题，其结构简单合理，稳定性好，污水处理功能性好，使用寿命长。
