申请日2015.04.10
公开(公告)日2015.07.29
IPC分类号C02F9/04
摘要
本实用新型公开工业污水深度净化系统，包括压缩空气罐、多介质过滤器、活性炭过滤器、超滤装置、RO装置、回用水池、回用水泵、第一药剂反洗装置、第二药剂反洗装置和阻垢剂及还原剂加药装置;中间水池的出水端与所述多介质过滤器的进水端流体导通连接，所述多介质过滤器的出水端与所述活性炭过滤器的进水端流体导通连接，所述活性炭过滤器的出水端与所述超滤装置的进水端流体导通连接。本实用新型可以将经过预处理的工业污水净化成可回用的水，还可以节约企业成本，同时提高对自然环境的保护。

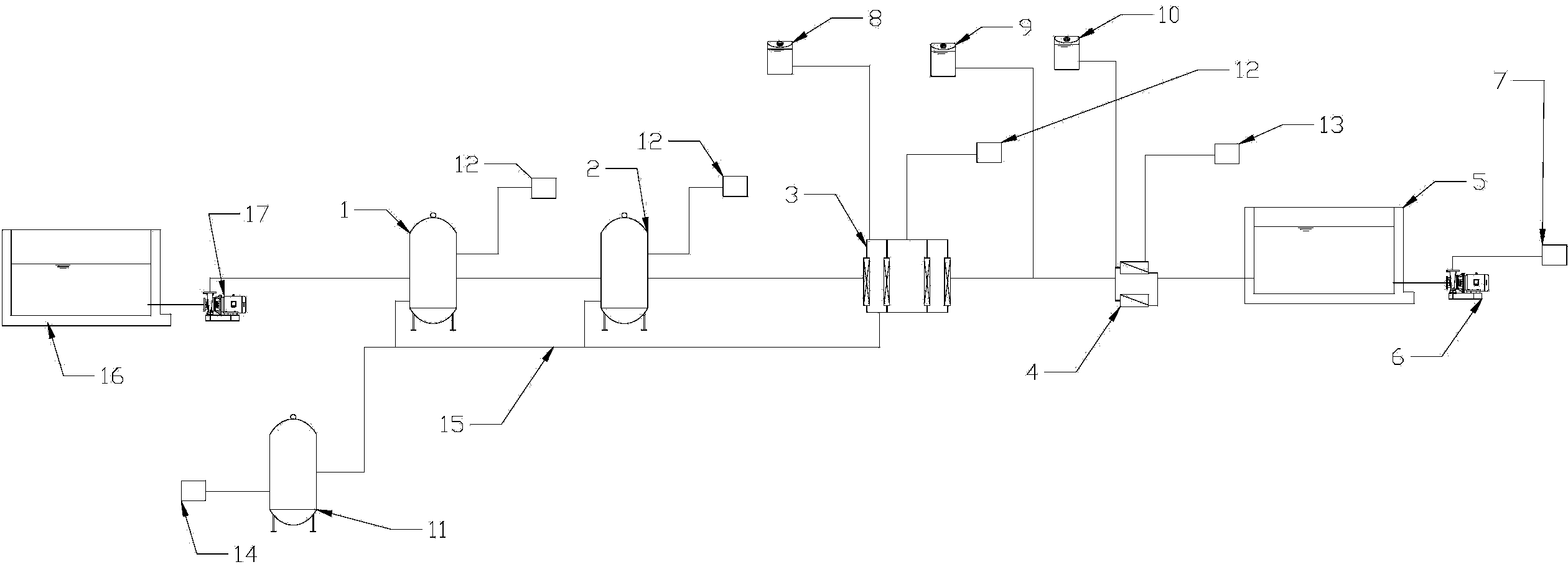

摘要附图
权利要求书
1.工业污水深度净化系统，其特征在于，包括压缩空气罐(11)、 多介质过滤器(1)、活性炭过滤器(2)、超滤装置(3)、RO装置(4)、 回用水池(5)、回用水泵(6)、第一药剂反洗装置(8)、第二药剂反 洗装置(10)和阻垢剂及还原剂加药装置(9);中间水池(16)的出 水端与所述多介质过滤器(1)的进水端流体导通连接，所述多介质过 滤器(1)的出水端与所述活性炭过滤器(2)的进水端流体导通连接， 所述活性炭过滤器(2)的出水端与所述超滤装置(3)的进水端流体 导通连接，所述超滤装置(3)的出水端与所述RO装置(4)的进水端 流体导通连接，所述RO装置(4)的出水端与所述回用水池(5)的进 水端流体导通连接，所述回用水池(5)的出水端与所述回用水泵(6) 的进水端流体导通连接;所述压缩空气罐(11)的出气端分别与所述 多介质过滤器(1)、所述活性炭过滤器(2)和所述超滤装置(3)流 体导通连接;所述第一药剂反洗装置(8)的反洗出水口与所述超滤装 置(3)的反洗进水口流体导通连接;所述第二药剂反洗装置(10)的 反洗出水口与所述RO装置(4)的反洗进水口流体导通连接;所述阻 垢剂及还原剂加药装置(9)与连接所述超滤装置(3)和所述RO装置 (4)的管道流体导通连接。
2.根据权利要求1所述的工业污水深度净化系统，其特征在于， 所述中间水池(16)与所述多介质过滤器(1)之间设有中间水泵(17)。
3.根据权利要求2所述的工业污水深度净化系统，其特征在于， 所述压缩空气罐(11)的进气端与厂区供气系统(14)流体导通连接。
4.根据权利要求1～3任一所述的工业污水深度净化系统，其特 征在于，所述压缩空气罐(11)的出气端通过反洗空气管(15)分别 与所述多介质过滤器(1)、所述活性炭过滤器(2)和所述超滤装置(3) 流体导通连接。
5.根据权利要求1～3任一所述的工业污水深度净化系统，其特 征在于，所述超滤装置(3)的反洗进水口设在临近所述超滤装置(3) 的进水端的所述超滤装置(3)上;所述RO装置(4)的反洗进水口设 在临近所述RO装置(4)的进水端的所述RO装置(4)上。
6.根据权利要求1所述的工业污水深度净化系统，其特征在于， 所述回用水泵(6)与厂区供水系统(14)流体导通连接。
7.根据权利要求1所述的工业污水深度净化系统，其特征在于， 所述多介质过滤器(1)与反洗装置连接并流体导通，所述反洗装置的 反洗废水排放口与地沟(12)流体导通连接。
8.根据权利要求1所述的工业污水深度净化系统，其特征在于， 所述活性炭过滤器(2)与反洗装置连接并流体导通，所述反洗装置的 反洗废水排放口与地沟(12)流体导通连接。
9.根据权利要求1所述的工业污水深度净化系统，其特征在于， 所述超滤装置(3)的废水排放口与地沟(12)流体导通连接。
10.根据权利要求6～9任一所述的工业污水深度净化系统，其特 征在于，所述RO装置(4)的废水排放口与外界水域(13)流体导通 连接。
说明书
工业污水深度净化系统
技术领域
本实用新型涉及水处理领域，特别涉及一种工业污水深度净化系 统。
背景技术
社会经济的发展给自然环境带来了巨大的压力，其中与人类社会 息息相关的水体尤为突出。自工业革命以来，环境污染已经是人们不 可忽视的问题，尤其是水体污染。基于人类的发展必须是可持续发展 的原则下，污水处理逐渐得到人们的重视。所有污水处理中，工业污 水处理与生活污水相比，处理难度较大，工艺也较为复杂，尤其是涉 及金属冶炼加工行业所产生的污水。现有污水处理系统多数是将工业 污水处理之后直接排放到环境中，不仅不利于节约企业环境成本，还 不利于对环境的有效保护，其原因在于尽管处理后的工业污水达到了 排放标准，但仍会对自然界原有水体产生或大或小的污染，并不利于 最大限度地保护自然环境。
实用新型内容
有鉴于此，本实用新型在于提供一种可以对工业污水进行深度净 化的工业污水深度净化系统，不仅可以将经过预处理的工业污水净化 成可回用的水，还可以节约企业成本，同时提高对自然环境的保护。
为解决上述问题，本实用新型采用如下技术方案：工业污水深度 净化系统，包括压缩空气罐、多介质过滤器、活性炭过滤器、超滤装 置、RO装置、回用水池、回用水泵、第一药剂反洗装置、第二药剂反 洗装置和阻垢剂及还原剂加药装置;中间水池的出水端与所述多介质 过滤器的进水端流体导通连接，所述多介质过滤器的出水端与所述活 性炭过滤器的进水端流体导通连接，所述活性炭过滤器的出水端与所 述超滤装置的进水端流体导通连接，所述超滤装置的出水端与所述RO 装置的进水端流体导通连接，所述RO装置的出水端与所述回用水池的 进水端流体导通连接，所述回用水池的出水端与所述回用水泵的进水 端流体导通连接;所述压缩空气罐的出气端分别与所述多介质过滤器、 所述活性炭过滤器和所述超滤装置流体导通连接;所述第一药剂反洗 装置的反洗出水口与所述超滤装置的反洗进水口流体导通连接;所述 第二药剂反洗装置的反洗出水口与所述RO装置的反洗进水口流体导 通连接;所述阻垢剂及还原剂加药装置与连接所述超滤装置和所述RO 装置的管道流体导通连接。
上述工业污水深度净化系统，所述中间水池与所述多介质过滤器 之间设有中间水泵。
上述工业污水深度净化系统，所述压缩空气罐的进气端与厂区供 气系统流体导通连接。
上述工业污水深度净化系统，所述压缩空气罐的出气端通过反洗 空气管分别与所述多介质过滤器、所述活性炭过滤器和所述超滤装置 流体导通连接。
上述工业污水深度净化系统，所述超滤装置的反洗进水口设在临 近所述超滤装置的进水端的所述超滤装置上;所述RO装置的反洗进水 口设在临近所述RO装置的进水端的所述RO装置上。
上述工业污水深度净化系统，所述回用水泵与厂区供水系统流体 导通连接。
上述工业污水深度净化系统，所述多介质过滤器与反洗装置连接 并流体导通，所述反洗装置的反洗废水排放口与地沟流体导通连接。
上述工业污水深度净化系统，所述活性炭过滤器与反洗装置连接 并流体导通，所述反洗装置的反洗废水排放口与地沟流体导通连接。
上述工业污水深度净化系统，所述超滤装置的废水排放口与地沟 流体导通连接。
上述工业污水深度净化系统，所述RO装置的废水排放口与外界 水域流体导通连接。
本实用新型的有益效果是：
1.本实用新型可以将经过预处理的工业污水净化处理成可以循环 使用的回用水，尤其是金属加工行业所产生的污水，有利于减少污水 排放量，增强对自然环境的保护，尤其是自然水域。
2.本实用新型将经预处理的工业污水净化处理成回用水有利于降 低企业生产的环境成本，有利于保护居民的饮水健康。
