申请日2015.08.12
公开(公告)日2015.12.30
IPC分类号C02F3/30
摘要
本实用新型公开了一种农村生活污水处理转笼式生物转盘装置，其特征在于：包括调节池、厌氧反应区和兼氧反应区，调节池连接有进水管，调节池与厌氧反应区连通，厌氧反应区与兼氧反应区连通，兼氧反应区连接有出水管，调节池用于沉淀和去除污水残渣，兼氧反应区内设置有生物转盘结构，生物转盘结构包括转轴、转笼和生物填料，转笼为多个，且串联同心设置在转轴上，生物填料设置在转笼内;所述生物填料包括竹制外框和竹制外框内设置的聚乙烯材料填充物。本实用新型污水处理效率高，动力消耗少，填料更换方便，整体设备无需暂停。
权利要求书

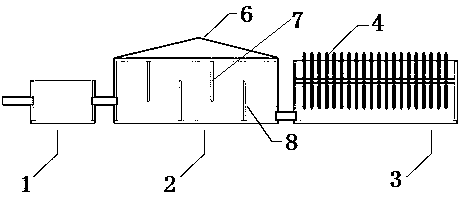

1.一种农村生活 污水处理转笼式生物转盘装置，其特征在于：包括调节池(1)、厌氧反应区(2)和兼氧反应区(3)，调节池(1)连接有进水管，调节池(1)与厌氧反应区(2)连通，厌氧反应区(2)与兼氧反应区(3)连通，兼氧反应区(3)连接有出水管，调节池(1)用于沉淀和去除污水残渣，兼氧反应区(3)内设置有生物转盘结构，生物转盘结构包括转轴、转笼(4)和生物填料(5)，转笼(4)为多个，且串联同心设置在转轴上，生物填料(5)设置在转笼(4)内;所述生物填料(5)包括竹制外框和竹制外框内设置的聚乙烯材料填充物。
2.根据权利要求1所述的一种农村生活污水处理转笼式生物转盘装置，其特征在于：所述厌氧反应区(2)内设置有用于增加污水在厌氧反应区(2)反应时间的回廊结构。
3.根据权利要求2所述的一种农村生活污水处理转笼式生物转盘装置，其特征在于：所述回廊结构包括上层隔板(7)和下层隔板(8)，上层隔板(7)固定在厌氧反应区(2)顶部，下层隔板(8)固定在厌氧反应区(2)底部，上层隔板(7)和下层隔板(8)交错分布形成回廊结构。
4.根据权利要求1所述的一种农村生活污水处理转笼式生物转盘装置，其特征在于：所述竹制外框呈球形状，聚乙烯材料填充物呈球形状、十字星形、五角星形。
5.根据权利要求4所述的一种农村生活污水处理转笼式生物转盘装置，其特征在于：所述转笼(4)通过从厌氧反应区(2)进入兼氧反应区(3)的污水形成的水力带动转动。
6.根据权利要求5所述的一种农村生活污水处理转笼式生物转盘装置，其特征在于：所述竹制外框内径为0.10～0.20m，聚乙烯材料填充物呈球形状时，外径为0.05m。
说明书
一种农村生活污水处理转笼式生物转盘装置
技术领域
本实用新型涉及一种农村生活污水处理转笼式生物转盘装置，主要适用于农村生活污水的分散处理，属于农村生活污水处理设备领域。
背景技术
我国人均水资源不足2300立方米，仅为世界平均水平的1/4，是全球13个人均水资源最贫乏的国家之一。然而，我国水污染严重，尤其是广大农村地区的生活污水大部分未经过任何处理直接排放进入自然环境，造成环境持续污染。目前，因此开发适合我国农户散居状态的单户或联户型生活污水处理装置十分必要。
目前我国现有的生物转盘主要以单轴盘片的生物转盘为主，例如，中国专利公开号“202369439U”公开了一种新型污水处理装置，公开日为2012-08-08，其采用一个由不锈钢和不锈钢网组成的转笼，转笼内分成多个小格，在各小格内装有陶粒，转笼全浸式或半浸式安装在水中。但现有的生物转盘通常由2-3级的转盘组成，处理效率不高，需要消耗大量能源带动生物转盘转动，不适用于我国农村生活污水处理。一旦盘片出现问题，更换盘片则所有设备暂停运行，再次启动后重新挂膜经历时间长，给运行和管理带来诸多不便。
另外，四川地处西南地区，竹资源非常丰富，然而其开发和利用不足，造成资源的浪费。竹价格便宜，资源丰富，其内侧粗糙，适合微生物附着和繁殖。但在现有生活污水处理中，竹资源的应用还较少。
发明内容
本实用新型的目的在于克服现有技术存在的上述问题，提供一种农村生活污水处理转笼式生物转盘装置。本实用新型污水处理效率高，动力消耗少，填料更换方便，整体设备无需暂停。
为实现上述目的，本实用新型采用的技术方案如下：
一种农村生活污水处理转笼式生物转盘装置，其特征在于：包括调节池、厌氧反应区和兼氧反应区，调节池连接有进水管，调节池与厌氧反应区连通，厌氧反应区与兼氧反应区连通，兼氧反应区连接有出水管，调节池用于沉淀和去除污水残渣，兼氧反应区内设置有生物转盘结构，生物转盘结构包括转轴、转笼和生物填料，转笼为多个，且串联同心设置在转轴上，生物填料设置在转笼内;所述生物填料包括竹制外框和竹制外框内设置的聚乙烯材料填充物。
所述厌氧反应区内设置有用于增加污水在厌氧反应区反应时间的回廊结构。
所述回廊结构包括上层隔板和下层隔板，上层隔板固定在厌氧反应区顶部，下层隔板固定在厌氧反应区底部，上层隔板和下层隔板交错分布形成回廊结构。
所述竹制外框呈球形状，聚乙烯材料填充物呈球形状、十字星形、五角星形。
所述转笼通过从厌氧反应区进入兼氧反应区的污水形成的水力带动转动。
所述竹制外框内径为0.10～0.20m，聚乙烯材料填充物呈球形状时，外径为0.05m。
采用本实用新型的优点在于：
1、本实用新型设置调节池、厌氧反应区和兼氧反应区，污水处理效率高;生物填料由竹制外框和内填聚乙烯材料组成，比表面积大，利于微生物繁殖，能提高处理效率。
2、转笼式生物转盘的填料悬浮于水面，充分完成好氧-厌氧的转换，还可通过转笼通过从厌氧反应区进入兼氧反应区的污水形成的水力带动转动，动力消耗少。
3、本实用新型的转笼式生物转盘，填充了由天然生物材料和人工合成生物材料组成的新型生物填料，比表面积大，利于微生物的附着和繁殖。该生物填料悬浮于液面，易翻转，充氧效果好，且易自净，有效提高了生物转盘的净化效率。
4、生物填料包括竹制外框和竹制外框内设置的聚乙烯材料填充物，填料更换方便，整体设备无需暂停。
5、本实用新型的厌氧反应区设置有回廊结构，增加污水在厌氧区反应时间，水力停留时间长，反应充分。
