申请日2015.04.29
公开(公告)日2015.10.21
IPC分类号F04D29/00
摘要
本实用新型涉及一种开窗式潜水污水泵的底座结构，包括安装在潜水污水泵底部的底座，底座上开有一个或一个以上的天窗，底座和潜水污水泵的底部之间采用第一法兰盘连接，底座的下端固定安装有第二法兰盘，第二法兰盘上开有两个或两个以上的固定孔。本实用新型提供的开窗式潜水污水泵的底座结构，与泵端联接方式设计为法兰式，与用户土建基础联接方式也设计为法兰式，同时在底座侧面开窗，既满足潜水污水泵在任何安装方式下能自然吸水的要求，也能满足用户在任何安装方式下的安装要求，且外形美观。本实用新型提高潜水泵运行的可靠性，多种安装方式满足不同的市场需求，节约成本。
权利要求书
1.一种开窗式潜水污水泵的底座结构，其特征在于：所述开窗式潜水污水 泵的底座结构包括安装在潜水污水泵底部的底座，底座上开有一个或一个以上 的天窗，底座和潜水污水泵的底部之间采用第一法兰盘连接，底座的下端固定 安装有第二法兰盘，第二法兰盘上开有两个或两个以上的固定孔。
2.根据权利要求1所述的开窗式潜水污水泵的底座结构，其特征在于：所 述固定孔为螺钉孔。
3.根据权利要求1所述的开窗式潜水污水泵的底座结构，其特征在于：所 述第一法兰盘和潜水污水泵的底部之间采用螺栓固定。
4.根据权利要求1所述的开窗式潜水污水泵的底座结构，其特征在于：所 述天窗的面积占整个底座的表面积的1/4-1/2。
说明书
一种开窗式潜水污水泵的底座结构
技术领域
本实用新型涉及一种潜水污水泵的底座结构，具体涉及一种与泵端联接方 式设计为法兰式，与用户土建基础联接方式也设计为法兰式，同时在底座侧面 开窗的开窗式潜水污水泵的底座结构。
背景技术
一般潜水污水泵的底座，通常设计为以下两种结构：图1为现有的潜水污 水泵的底座结构的结构示意图之一。
结构一：支撑脚型底座结构
结构一直接在与泵端联接法兰的基础上，设计为3只或4只脚，若用户要 求采用固定底座式安装方式时，该结构无法固定，详见附图1;
图2为现有的潜水污水泵3的底座结构的结构示意图之二。
结构二：进水喇叭型底座结构2’
结构二直接设计为进水喇叭型，若用户要求采用非自动耦合(移动式或固 定底座式)安装方式时，则直接导致泵无法正常吸水，需单独设计泵托架，将 整机托起才能正常吸水，泵运行时容易产生振动，且成本较高，详见附图2。
该两种结构的潜水污水泵的底座2’，安装方式有局限性，且易造成水泵机 组在运行时吸水不稳定或无法吸水的现象，影响水泵的正常运行。
实用新型内容
针对上述问题，本实用新型的主要目的在于提供一种与泵端联接方式设计 为法兰式，与用户土建基础联接方式也设计为法兰式，同时在底座侧面开窗的 开窗式潜水污水泵的底座结构。

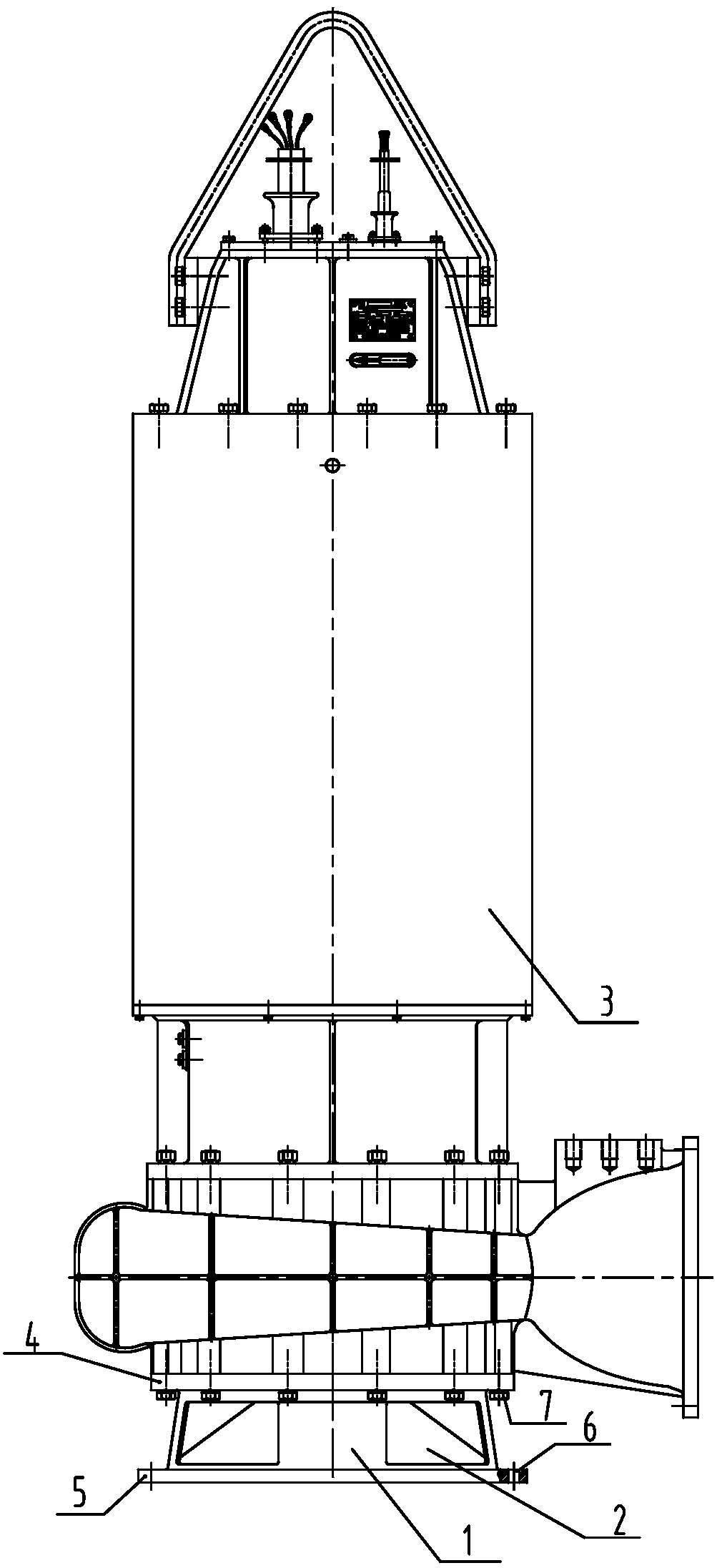

本实用新型是通过下述技术方案来解决上述技术问题的：一种开窗式潜水 污水泵的底座结构，所述开窗式潜水污水泵的底座结构包括安装在潜水污水泵 底部的底座，底座上开有一个或一个以上的天窗，底座和潜水污水泵的底部之 间采用第一法兰盘连接，底座的下端固定安装有第二法兰盘，第二法兰盘上开 有两个或两个以上的固定孔。
在本实用新型的一个具体实施例子中，所述固定孔为螺钉孔。
在本实用新型的一个具体实施例子中，所述第一法兰盘和潜水污水泵的底 部之间采用螺栓固定。
在本实用新型的一个具体实施例子中，所述天窗的面积占整个底座的表面 积的1/4-1/2。
本实用新型的积极进步效果在于：本实用新型提供的开窗式潜水污水泵的 底座结构具有以下优点：本实用新型提供的开窗式潜水污水泵的底座结构，与 泵端联接方式设计为法兰式，与用户土建基础联接方式也设计为法兰式，同时 在底座侧面开窗，既满足潜水污水泵在任何安装方式下能自然吸水的要求，也 能满足用户在任何安装方式下的安装要求，且外形美观。
本实用新型提高潜水泵运行的可靠性，多种安装方式满足不同的市场需求， 节约成本。
