用于含酚废水技术新型导向浮阀塔板

发布时间:2018-4-17 14:58:51

  申请日2015.04.14

  公开(公告)日2016.02.10

  IPC分类号C02F1/04; B01D3/18; B01D3/20; C02F101/34

  摘要

  本实用新型的目的在于,针对现有技术存在难以很好的消除塔板的液面梯度和液面滞止区、及浮阀上方气液接触状况不均,塔板效率不高的缺陷,设计了一种用于含酚废水装置的新型导向浮阀塔板,包括塔板、设置在塔板上的阀孔以及与塔板连接的导向浮阀本体;所述导向浮阀本体通过设置在其上的浮阀支腿与塔板固定,并由气体推动浮阀在塔板上的垂直运动使导向浮阀本体垂直运动;以及由导向浮阀本体的垂直运动形成通气通道,所述通气通道由导向浮阀本体在垂直方向的移动位移可开启或关闭,并结合到塔板与导向浮阀本体上设置的阀盖和阀盖导向斜孔构成导向浮阀塔板。

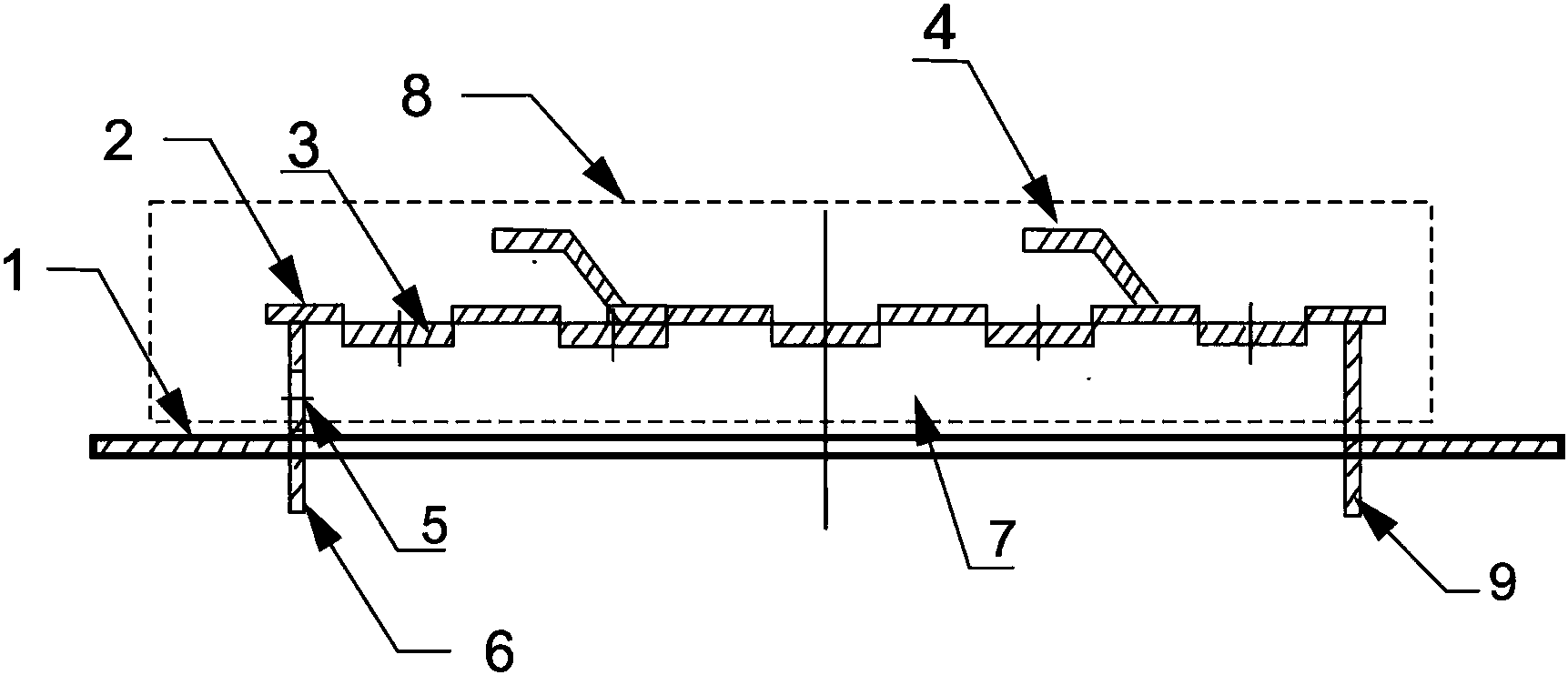

  摘要附图



  权利要求书

  1.一种用于含酚废水装置的新型导向浮阀塔板,其特征在于:包括

  塔板、设置在塔板上的阀孔以及与塔板连接的导向浮阀本体;所述导向浮阀本体通过设置在其上的浮阀支腿与塔板固定,并由气体推动浮阀在塔板上的垂直运动使导向浮阀本体垂直运动;以及

  由导向浮阀本体的垂直运动形成通气通道,所述通气通道由导向浮阀本体在垂直方向的移动位移可开启或关闭,并结合到塔板与导向浮阀本体上设置的阀盖和阀盖导向斜孔构成导向浮阀塔板。

  2.根据权利要求1所述的一种用于含酚废水装置的新型导向浮阀塔板,其特征在于:所述浮阀支腿为浮阀前支腿和浮阀后支腿,浮阀前支腿宽度G=8~30mm,浮阀后支腿宽度F=6~20mm,同时G>F,前后浮阀支腿总高度相等I=10~15mm。

  3.根据权利要求1或2所述的一种用于含酚废水装置的新型导向浮阀塔板,其特征在于:所述浮阀前支腿上设置有矩形孔状的浮阀前支腿导向孔。

  4.根据权利要求1所述的一种用于含酚废水装置的新型导向浮阀塔板,其特征在于:所述塔板上的阀孔以及导向浮阀本体均设置为矩形。

  5.根据权利要求1所述的一种用于含酚废水装置的新型导向浮阀塔板,其特征在于:所述导向浮阀本体两边均设有均布排列的下凹边,每两个下凹边的边长等于它们之间的间距,其距离为:C=6~20mm。

  说明书

  一种用于含酚废水装置的新型导向浮阀塔板

  技术领域

  本实用新型是一种应用于含酚废水装置的浮阀塔板,具体的说,将多种浮阀的优势结合在一起的新型导向浮阀塔板,是一种气液均布、高效导向、抗堵塞、防止阀面结垢的新型导向浮阀。

  技术背景

  由于浮阀塔具有良好的操作弹性,广泛用于化工、炼油、石油化工、医药、等领域中的蒸馏、吸收、汽提、萃取、等气液传质操作。塔板是板式塔中最重要的结构单元,常分为泡罩塔板、筛孔塔板、浮阀塔板、固阀塔板等几大类,浮阀塔板是在塔板上开阀孔,安置能上下浮动的阀件,(固定阀除外)由于浮阀塔板的气体流通面积能随气体负荷变动自动调节,因而能在较宽的气体负荷下保持稳定操作;同时气体以水平方向吹出,气液接触时间长,雾沫夹带少,具有良好的操作弹性和较高的塔板效率,在工业中得到了较为广泛的应用,在随着塔器技术不断进步,发现传统圆形浮阀塔板依然存在这不足:(1)浮阀盖上无鼓泡区,其上方气液接触状况较差,造成塔板传质效率降低;(2)板面上液面梯度较大,气体在液体流动方向上分布不均匀,(3)从阀孔出来的气体向四周吹出,导致塔板上液体返混程度较大,(4)在操作中,浮阀和阀孔易被磨损,浮阀易脱落,为此,国内外对浮阀塔板的研究做了大量工作,推出了许多新型的浮阀塔板,如许多的矩形条阀,齿形阀等,但从诸多的生产过程中发现有浮阀卡死、堵塞、等问题。而本实用新型导向浮阀塔板,属于一种能够将气液均布、抗堵塞、防止阀面结垢、高效导向的新型导向浮阀。

  实用新型内容

  本实用新型的目的在于,针对现有技术存在难以很好的消除塔板的液面梯度和液面滞止区、及浮阀上方气液接触状况不均,塔板效率不高的缺陷,设计了一种新型导向浮阀塔板。具体的方案如下:

  一种用于含酚废水装置的新型导向浮阀塔板,包括

  塔板、设置在塔板上的阀孔以及与塔板连接的导向浮阀本体;

  所述导向浮阀本体通过设置在其上的浮阀支腿与塔板固定,并由气体推动浮阀在塔板上的垂直运动使导向浮阀本体垂直运动;以及

  由导向浮阀本体的垂直运动形成通气通道,所述通气通道由导向浮阀本体在垂直方向的移动位移可开启或关闭,并结合到塔板与导向浮阀本体上设置的阀盖和阀盖导向斜孔构成导向浮阀塔板。

  优选的,所述浮阀支腿为浮阀前支腿和浮阀后支腿,浮阀前支腿宽度G=8~30mm,浮阀后支腿宽度F=6~20mm,同时G>F,前后浮阀支腿总高度相等I=10~15mm。

  优选的,所述浮阀前支腿上设置有矩形孔状的浮阀前支腿导向孔。

  优选的,所述塔板上的阀孔以及导向浮阀本体均设置为矩形。

  优选的,所述塔板上的浮阀阀面上设有若干个导向斜孔。

  优选的,所述导向浮阀本体两边均设有均布排列的下凹边,每两个下凹边的边长等于他们之间的间距,其距离为:C=6~20mm,他的作用为当浮阀闭合时,气量小的情况下,气体沿边缘喷,进行气液传质。

  本实用新型的有益效果为:本实用新型所说的导向浮阀塔板,具有液面梯度小,液体返混小,良好地消除了塔板上的液体滞止区,巧妙地实现了塔板上汽液的均匀分布,充分体现出了高效导向能力,减少了塔板堵塞,防止浮阀面结垢的现象,使塔板处于优化的操作状态,大大提高塔板的传质效率。
