申请日2015.08.12
公开(公告)日2015.11.18
IPC分类号E03B1/04; E03C1/12
摘要
一种家庭废水分类回收再利用装置，包括废水收集室、排水管、水泵、阀门、马桶的储水箱、水槽、储水箱。废水收集室为一个方型的立方形水槽，中间放置有方形隔板将其分为2个废体收集室，用来分类收集废水;排水管为废水的流通管道;水泵用来将废水运输到储水槽中;储水箱用来储存废水并再次利用该废水。水槽中的废水流向排水管道，通过排水管道上的阀门改变生活废水的流通路径，从而使其进入不同的废水收集室，根据需要通过不同的水泵来抽取不同废水收集室内的生活废水，通过管道送到储水槽中，生活废水被再次利用。
权利要求书
1.一种家庭 废水分类回收再利用装置，包括废水收集室、排水管、水泵、阀门、马桶的 储水箱、水槽、储水箱。废水收集室为一个方型的立方形水槽，中间放置有方形隔板将 其分为2个废体收集室，用来分类收集废水;排水管为废水的流通管道;水泵用来将废 水运输到储水槽中;储水箱用来储存废水并再次利用该废水。水槽中的废水流向排水管 道，通过排水管道上的阀门改变生活废水的流通路径，从而使其进入不同的废水收集室， 根据需要通过不同的水泵来抽取不同废水收集室内的液体，通过管道送到储水槽中，废 水被再次利用。
2.如权利要求1所述的一种家庭废水分类回收再利用装置，其特征在于:所述的废水收集室 为密封结构，这样可以起到防臭作用。
3.如权利要求1所述的一种家庭废水分类回收再利用装置，其特征在于:所述的废水收集室 通过隔板分为2个收集室，可以收集不同类别的废水。
4.如权利要求1所述的一种家庭废水分类回收再利用装置，其特征在于:所述的排水管上的 球阀，通过改变其管路上的开度从而改变废水的流通路径，从而实现了废水的分类收集。
5.如权利要求1所述的一种家庭废水分类回收再利用装置，其特征在于：所述的排水管连 接的离心泵，用以传送不同的废液实现了废水的再次分类利用，提高了废水的利用效率。
说明书
一种家庭废水分类回收再利用装置
技术领域
本发明涉及一种家庭废水回收再利用装置，特别涉及一种将家庭废水分类回收并分类二 次再应用的装置，属于日常生活技术领域。
背景技术
近年来全国很多城市都出现了缺水现象，人们的日常生活和工业生产都受到了巨大的影 响，在2010年中国的西南的大旱，让许多西南地区的人民饱受缺水的痛苦。但是在日常生活 中，淘米、洗衣服、洗菜、日常洗漱都能产生大量的废水，目前，这些废水大部分都被直接 排掉或者是没有进行分类统一的进行了处理，这样造成了水之源的浪费，使水资源更加缺乏。 目前，国内有许多关于家庭废水回收装置的发明，但大多数发明的装置都是对生活废水进行 一次性回收和应用，并没有根据生活废水的具体性质进行分类处理，这样在很大程度上也造 成了水资源的浪费，同时很多装置在对废水回收的可控性存在很大问题。
本发明专利就是要克服上述的家庭废水回收装置的不足，提供了一种家庭废水分类回收 和分类再利用的装置。该发明装置可以根据家庭废水的性质进行分类回收，例如可以把淘米 水、洗菜水回收到一起，可以把洗衣水回收到一起，同时可以把回收的不同的废水进行不同 的应用，例如可以把淘米水用来浇花和洗衣服，把洗衣水用来洗马桶。与现有的技术比， 本发明，结构简单，回收效果好，可以灵活有效的处理废水，能更有高效的利用生活废水。
发明内容

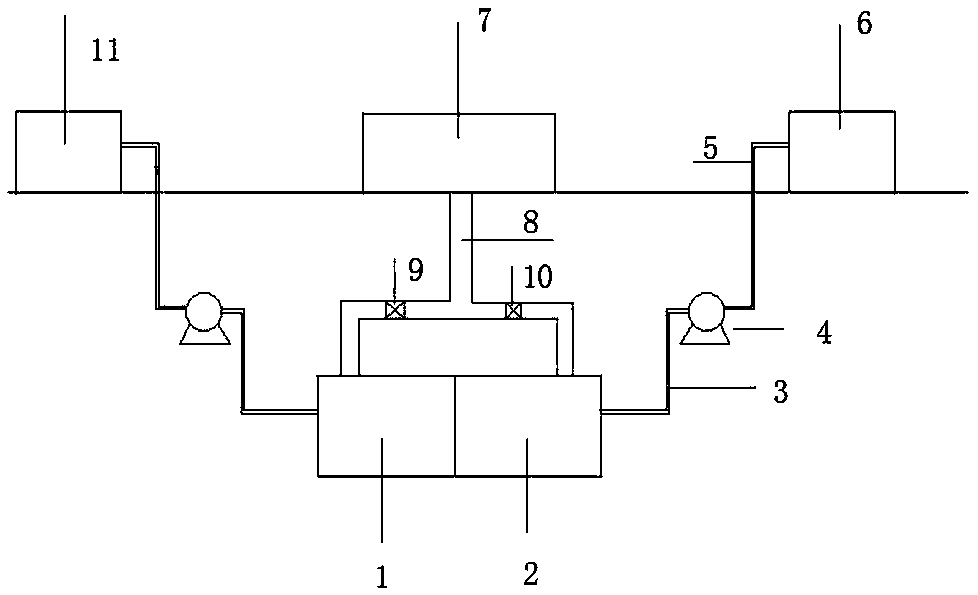

本发明要解决的技术问题是：提供家庭废水分类回收和分类再利用装置，该装置中水槽 中的生活废水流向其下方的排水管道，通过水平排水管道上的不同阀门改变生活废水的流通 路径，通过阀门的开度来调节家庭废水的排液流量，从而使其进入废水收集室左室或废水收 集室右室，废水收集室左室用来收集比较清洁的生活废水，废水收集室右室用来收集比较浑 浊的生活废水，当废水比较浑浊的时，用水泵来抽取废水收集室又室内的浑浊的废水，通过 排水管道将浑浊家庭废水输送到马桶的储水箱中，马桶的储水箱中的废水用来冲洗厕所，当 废水比较清洁时，用另一侧的水泵抽取废水收集室左室内的废水，通过排水管道运输到储 水箱中，来自于水槽中的废水得到了分类回收和分类利用。经过上述过程实现了生活废水分 类回收和分类处理，装置简单，易于控制，回收效果好，充分利用了废水资源。
为了解决上述问题，本发明是通过以下技术来实现的，
一种家庭废水分类回收和分类再利用装置，包括废水收集室、排水管、水泵、阀门、马 桶的储水箱、水槽、储水箱。废水收集室为一个方型的密封立方形水槽，中间放置有方形隔 板将其分为废水收集室左室和废水收集室右室，废水收集室左室主要用来回收较清洁的废水， 废水收集室右室主要用
