申请日2015.06.01
公开(公告)日2015.09.23
IPC分类号F16L57/00
摘要
本发明公开了一种污水排放用管道护座，包括护板，护板的一侧上设有座体，护板的另一侧设有护槽，护槽为半圆形形状，座体上设有安装槽，安装槽插接有安装管，安装管通过扣板固定在座体上;扣板设有两根平行布置的固定销，安装管安装在固定销之间。本发明可以将该护座安装在污水管道的外表面，通过护槽套装住污水管道;从而可以保护污水管道，也可以使污水管道输送污水更加安全。

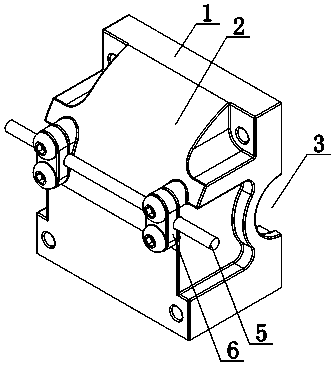

摘要附图
权利要求书
1.一种污水排放用管道护座，包括护板，其特征在于：护板的一侧上设有座体，护板的另一侧设有护槽，护槽为半圆形形状，座体上设有安装槽，安装槽插接有安装管，安装管通过扣板固定在座体上;扣板设有两根平行布置的固定销，安装管安装在固定销之间。
2.根据权利要求1所述的污水排放用管道护座，其特征在于：护板与座体为一体结构。
3.根据权利要求1所述的污水排放用管道护座，其特征在于：扣板设有扣槽，扣槽与安装槽匹配。
说明书
一种污水排放用管道护座
技术领域
本发明涉及一种护座，特别涉及一种污水排放用管道护座。
背景技术
管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。管道的用途很广泛，主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉。现有的污水排放管道安装不方便，排放污水安全性低。
发明内容
本发明主要是解决现有技术所存在的技术问题，从而提供一种可以将该护座安装在污水管道的外表面，通过护槽套装住污水管道;从而可以保护污水管道，也可以使污水管道输送污水更加安全的污水排放用管道护座。
本发明的上述技术问题主要是通过下述技术方案得以解决的：
一种污水排放用管道护座，包括护板，护板的一侧上设有座体，护板的另一侧设有护槽，护槽为半圆形形状，座体上设有安装槽，安装槽插接有安装管，安装管通过扣板固定在座体上;扣板设有两根平行布置的固定销，安装管安装在固定销之间。
进一步地，所述护板与座体为一体结构。
进一步地，所述扣板设有扣槽，扣槽与安装槽匹配。
采用上述技术方案的污水排放用管道护座，可以将该护座安装在污水管道的外表面，通过护槽套装住污水管道;从而可以保护污水管道，也可以使污水管道输送污水更加安全
