申请日2015.05.11
公开(公告)日2015.09.23
IPC分类号B01D53/78; C02F11/12; C02F9/06
摘要
本发明公开了一种涂装废气，废水，废渣一体净化系统，包括：酸性净化塔，碱性净化塔，废气吸附器，废液一级过滤器，废液深度过滤器，废气净化器，污泥压缩槽，各个装置采用管道连接，所述的酸性净化塔上设置了废气进口和废液废渣进口，废气进口位于酸性净化塔上端，废液废渣进口位于酸性净化塔下端，本发明一种涂装废气，废水，废渣一体净化系统制造成本低，结构简单，净化效果好，使得涂装工作环境完全达标。
权利要求书
1.一种涂装废气、废水、废渣一体净化系统，其特征在于，包括：酸性净化塔，碱性净化塔，废气吸附器，废液一级过滤器，废液深度过滤器，废气净化器，污泥压缩槽，各个装置采用管道连接，酸性净化塔上设置了废气进口和废液废渣进口，在酸性净化塔内设置了酸性水槽和喷淋管，酸性净化塔和碱性净化塔的塔体采用双层结构，在碱性净化塔内设置了碱性水槽和喷淋管，不溶于水的废气通过管道进入废气吸附器，在所述的废气吸附器设置了过滤棉，废气吸附器通过管道连接到了废气净化器，废气净化器内填充有活性炭，对废气进一步吸收净化，净化后的废气通过废气净化器上的废气出口排出，在碱性净化塔的塔体下端通过管道还连接有废液一级过滤器，在废液一级过滤器上设置了污泥压缩块和废渣污泥出口，移动污泥压缩块装置，使得沉淀和污泥通过管道进入污泥压缩槽，在污泥压缩槽内使用压滤机把污泥和废渣浓缩，废液一级过滤器的上层水体通过管道进入废液深度过滤器，在废液深度过滤器一端连接了废液出口，在废液深度过滤器内设置了电渗析膜，过滤膜和反渗透膜，对水质进一步净化，净化完成后，在废液深度过滤器废液出口排出。
2.根据权利要求1所述的一种涂装废气、废水、废渣一体净化系统，其特征在于，所述的酸性净化塔和碱性净化塔的塔内层采用PVC材料，外层采用钢制材料制作。
3.根据权利要求1所述的一种涂装废气、废水、废渣一体净化系统，其特征在于，在废气净化器的废气出口处设置检测器，用于检测排出空气的质量。
说明书
一种涂装废气、废水、废渣一体净化系统
技术领域
本发明涉及涂装自动化领域，特别是涉及一种涂装行业废气、废水、废渣一体净化系统。
背景技术
涂装行业是现代工业的一个重要分支，大多工业产品都要进行表面处理，涂粉，涂漆工作，从而使得产品防腐蚀，防锈，美观，但是涂装行业也是重度污染性行业，在工件涂装过程中，经常要伴随着有机废气，废液，漆雾，废渣的产生，现在环保要求越来越高，传统采用的三废净化装置，大多采用水泥池一类，不能移动，只能针对单一工程使用，并且原先的产品只能单一的具备废气或废水处理功能，不具有双重或多重功能，为此，本发明提供了一种涂装行业废气，废水，废渣一体净化系统，能够除灰尘，净化水质，还能排出漆块等固体颗粒。
发明内容
本发明主要解决的技术问题是提供一种涂装行业废气，废水，废渣一体净化系统，把三废问题解决整合为一体，使得排出的空气，净水能够达到国家环境标准。

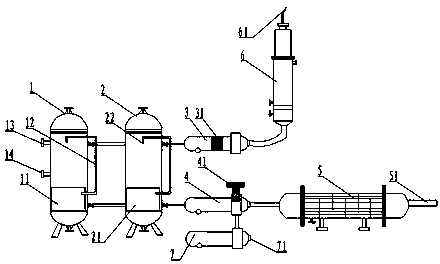

所述的涂装废气，废水，废渣一体净化系统，包括：酸性净化塔，碱性净化塔，废气吸附器，废液一级过滤器，废液深度过滤器，废气净化器，污泥压缩槽，各个装置采用管道连接。
所述的酸性净化塔上设置了废气进口和废液废渣进口，废气进口位于酸性净化塔上端，废液废渣进口位于酸性净化塔下端，工作时候，涂装气体从废气进口进入，涂装液体和固体颗粒从废液废渣进口进入。
在酸性净化塔内设置了酸性水槽和喷淋管，碱性的气体进入酸性净化塔后溶于水被中和，然后进入碱性净化塔，碱性的固体或者液体进入酸性净化塔被中和，然后通过管道进入碱性净化塔。
所述的酸性净化塔和碱性净化塔的塔体采用双层结构，一种优选技术方案，所述的酸性净化塔和碱性净化塔的塔内层采用PVC材料，外层采用钢制材料制作。
在所述的碱性净化塔内设置了碱性水槽和喷淋管，酸性气体或液体，固体在碱性净化塔内被中和，废气溶于液体的被液体吸收，不溶于水的废气通过管道进入废气吸附器，在所述的废气吸附器设置了过滤棉，进一步对中性气体过滤。
废气吸附器通过管道连接到了废气净化器，废气净化器内填充有活性炭，对废气进一步吸收净化，净化后的废气通过废气净化器上的废气出口排出。
一种优选技术方案，为了保证废气排出的安全，在废气净化器的废气出口处设置检测器，用于检测排出空气的质量。
在所述的碱性净化塔的塔体下端通过管道还连接有废液一级过滤器，在废液一级过滤器内加入无机絮凝剂后，使得废液一级过滤器中悬浮颗粒在水中形成的沉淀，废液一级过滤器的水出现分层，在废液一级过滤器上设置了污泥压缩块和废渣污泥出口，移动污泥压缩块装置，使得沉淀和污泥通过管道进入污泥压缩槽，在污泥压缩槽内使用压滤机把污泥和废渣浓缩，然后在废渣污泥出口把污泥排出。
废液一级过滤器的上层水体通过管道进入废液深度过滤器，在废液深度过滤器一端连接了废液出口，在废液深度过滤器内设置了电渗析膜，过滤膜和反渗透膜，对水质进一步净化，净化完成后，在废液深度过滤器废液出口排出。
本发明的有益效果是：本发明一种涂装废气，废水，废渣一体净化系统制造成本低，结构简单，净化效果好，使得涂装工作环境完全达标。
