申请日2015.04.30
公开(公告)日2015.10.28
IPC分类号C02F9/14; C02F1/46; C02F3/32; C02F3/34
摘要
本实用新型公开了一种用于污水处理的微生物固定滤床，所述微生物固定滤床由上游至下游包括：相连通的一初滤仓和一净化仓;初滤仓内上下层叠设有一粗滤棉层及一细滤棉层，顶部连接一提升管道，提升管道的一端通过一用于水质监测的电极流通杯接入初滤仓，另一端通过一提升泵接入待净化的初次进水;净化仓内间隔设有若干内部导流隔板，还盛装若干浮球填料;净化仓的底部通过一出水口接入另一用于水质监测的电极流通杯，所述电极流通杯经一二位三通电磁阀分别接入一出水管和一回流管，回流管与提升泵相连通。采用本实用新型，能更好地净化污水，且能实时监测处理得到的净水的水质。
权利要求书
1.一种用于污水处理的微生物固定滤床，其特征在于，所述微生物固定滤床由上游至下游包括：相连通的一初滤仓和一净化仓;所述初滤仓内上下层叠设有一粗滤棉层及一细滤棉层，所述初滤仓的顶部连接一提升管道，所述提升管道的一端通过一用于水质监测的电极流通杯接入所述初滤仓，所述提升管道的另一端通过一提升泵接入待净化的初次进水;所述净化仓内间隔设有若干内部导流隔板，所述净化仓内盛装若干浮球填料;所述净化仓的底部通过一出水口接入另一用于水质监测的电极流通杯，所述电极流通杯经一二位三通电磁阀分别接入一出水管和一回流管，所述回流管与所述提升泵相连通。
2.如权利要求1所述的微生物固定滤床，其特征在于，所述内部导流板的一端与所述初滤仓的仓内壁固接，另一端由所述浮球填料支撑;所述浮球填料的直径为50～120mm。
3.如权利要求1所述的微生物固定滤床，其特征在于，所述回流管的出水口接入一用于对不达标的净化水再净化的水培净化系统。
4.如权利要求3所述的微生物固定滤床，其特征在于，所述水培净化系统为植物水培净化系统。
5.如权利要求1所述的微生物固定滤床，其特征在于，所述二位三通电磁阀与一用于控制所述二位三通电磁阀与所述出水管或回流管的导通与关闭的工控计算机电连接。
6.如权利要求1～5中任意一项所述的微生物固定滤床，其特征在于，所述电极流通杯内装有用于监测水质的电极。
说明书
用于污水处理的微生物固定滤床
技术领域
本实用新型涉及一种污水处理系统，特别涉及一种用于污水处理的微生物 固定滤床。
背景技术
如今,农村生活污水、小企业或家庭作坊废水的处理,多为通过简单的曝气、 沉淀，而后排放。这样的做法虽然对这些排放废水起到了一定的净化作用，但 效果往往欠佳，甚至达不到污水的排放标准;而若以传统的处理方式达到较好 的处理效果则设施建设费用较高，在城乡经济迅速发展的今天，这一矛盾愈加 明显。因此，开发一种高效的污水处理装置非常有必要。
实用新型内容
有鉴于现有技术的上述缺陷，本实用新型提供一种用于污水处理的微生物 固定滤床，其特点在于，所述微生物固定滤床由上游至下游包括：相连通的一 初滤仓和一净化仓;所述初滤仓内上下层叠设有一粗滤棉层及一细滤棉层，所 述初滤仓的顶部连接一提升管道，所述提升管道的一端通过一用于水质监测的 电极流通杯接入所述初滤仓;所述提升管道的另一端通过一提升泵接入待净化 的初次进水;所述净化仓内间隔设有若干内部导流隔板，所述净化仓内盛装有 若干浮球填料;所述净化仓的底部通过一出水口接入另一用于水质监测的电极 流通杯，所述电极流通杯经一二位三通电磁阀分别接入一出水管和一回流管， 所述回流管与所述提升泵相连通。
在一些实施例中，所述内部导流板的一端与所述初滤仓的仓内壁固接，另 一端由所述浮球填料支撑;所述浮球填料的直径为50～120mm。优选的，本实 施中的仓内壁为不锈钢内壁。
在一些实施例中，所述回流管的出水口接入一用于对不达标的净化水再净 化的水培净化系统。本实施例中的水培净化系统可采用现有技术中已知的水培 净化系统来实现。该部分非实用新型的改进所在，故在此不作赘述。
在一些实施例中，所述水培净化系统为植物水培净化系统。本实施例中的 植物水培净化系统可采用现有技术中已知的植物水培净化系统来实现。该部分 非实用新型的改进所在，故在此不作赘述。
在一些实施例中，所述二位三通电磁阀与一用于控制所述二位三通电磁阀 与所述出水管或回流管的导通与关闭的工控计算机电连接。
在一些实施例中，所述初次进水为混合液，包括：10%糖蜜、10%净水微 生物制剂及20%需处理废水和60%清水，所述混合液的PH值范围为3.6～4。
在一些实施例中，所述电极流通杯内装有用于监测水质的电极。本实施例 中的电极流通杯为市售可得。
在符合本领域常识的基础上，上述各优选条件，可任意组合，即得本实用 新型各较佳实施例。
本实用新型的有益效果：采用本实用新型，能更好地净化污水，且能实时 监测处理得到的净水的水质。此外，本实用新型还能够快速有效地去除BOD5、 氨氮等，相比于传统的排污处理方法，其缩短了处理时间、降低了治污成本。

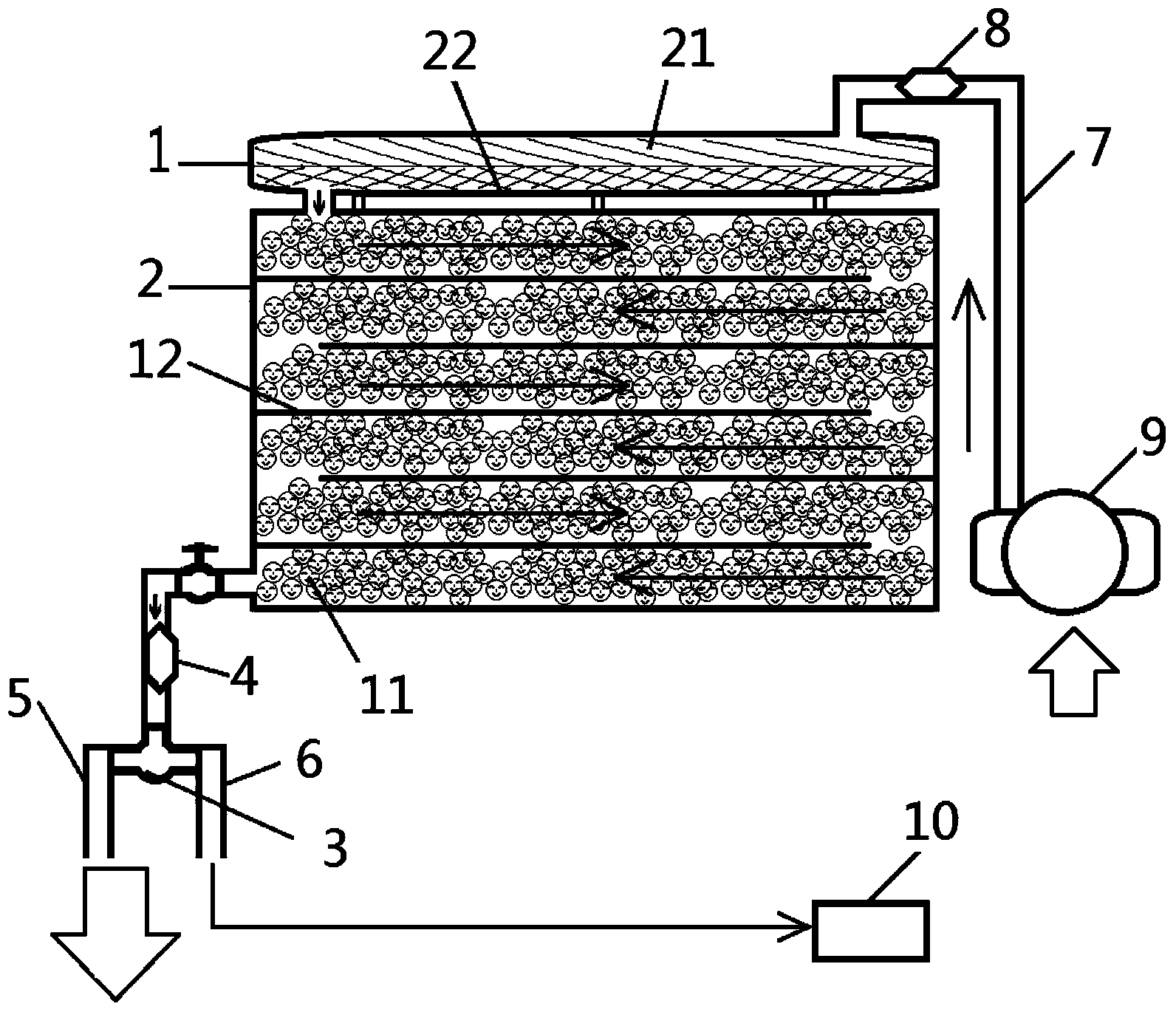

以下将结合附图对本实用新型的构思、具体结构及产生的技术效果作进一 步说明，以充分地了解本实用新型的目的、特征和效果。
