申请日2015.06.02
公开(公告)日2015.09.02
IPC分类号E03C1/12
摘要
本发明是一种家庭废水循环再利用系统，属于节水装置。厨房水池的下水管与反应箱连接，反应箱的上部装有翻板盒，翻板盒的侧面装有小电机，反应箱通过连通管连接到中转箱上，洗手池的下水管也连接到中转箱上，中转箱的下部连接有上水管，上水管上串接有小水泵，上水管的另一端与储水箱相连。储水箱的底部装有出水管和连接管，出水管上装有水龙头，连接管与马桶水箱相连接。系统一次安装可常年使用，而且使用简单，使用费用低廉，起到节约用水，减少污水排放，保护水资源的作用。

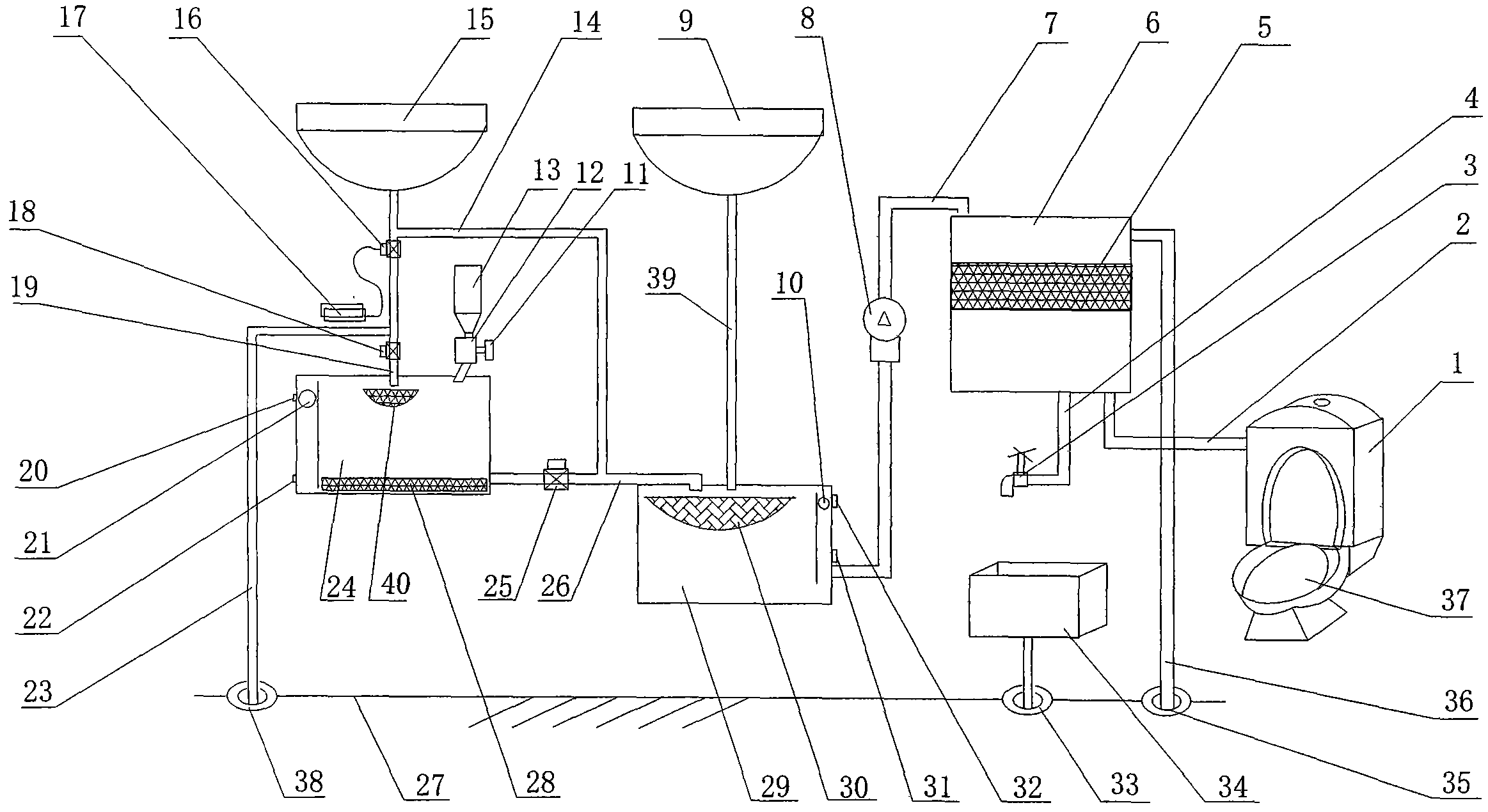

摘要附图
权利要求书
1.家庭废水循环再利用系统，由反应箱、中转箱和储水箱组成，其特征在于：厨房水池的下 水管与反应箱连接，反应箱通过连通管连接到中转箱上，洗手池的下水管也连接到中转箱上， 中转箱的下部连接有上水管，上水管的另一端与储水箱相连。
2.如权利要求1所述的家庭废水循环再利用系统，其特征在于：下水管的上部装有电磁开关 阀，电磁开关阀的上部连接有旁通下水管，旁通下水管的另一端连接到连通管上，下水管的 下部还装有一只电磁开关阀，两只电磁开关阀的中间装有排水管，排水管与地漏相连接;反 应箱的内侧装有一个浮球，与浮球位置对应的箱外侧上下分别装有磁控开关。
3.如权利要求1所述的家庭废水循环再利用系统，其特征在于：反应箱的上部装有翻板盒， 翻板盒的侧面装有小电机，翻板盒的上部装有储剂盒;反应箱的上部靠近下水管的出口处装 有过滤网，反应箱的底部放有吸油织物，反应箱通过连通管连接到中转箱上面，连通管上装 有电磁开关阀;洗手池的下水管也连接到中转箱上面，连通管与下水管出口处的下面装有过 滤网，中转箱的内侧装有浮球，与浮球位置对应的箱外侧上下分别装有磁控开关，中转箱的 下部连接有上水管，上水管上串接有小水泵，上水管的另一端与储水箱相连。
4.如权利要求1所述的家庭废水循环再利用系统，其特征在于：储水箱内装有过滤器，储水 箱的上部装有排水管，排水管与地漏相连接，储水箱的底部装有出水管和连接管，出水管上 装有水龙头，连接管与马桶水箱相连接。
说明书
家庭废水循环再利用系统
技术领域
本发明属于节水装置，尤其是涉及一种家庭废水循环再利用系统。
背景技术
地球的储水量是很丰富的，共有14.5亿立方千米之多。但是其中海水却占了97.2%，陆 地淡水仅占2.8%，面与人类生活最密切的江河、淡水湖和浅层地下水等淡水，又仅占淡水储 量的0.34%。更令人担忧的是，这数量极有限的淡水，正越来越多地受到污染。据科学界估 计，全世界有半数以上的国家和地区缺乏饮用水，特别是经济欠发达的第三世界国家，目前 已有70%，即17亿人喝不上清洁水，世界已有将近80%人口受到水荒的威胁。我国人均淡 水为世界人均水平的四分之一，属于严重缺水的国家，是全球人均水资源最贫乏的国家之一。 我国的人均水资源量只有2300立方米，全国已有300多个城市缺水，已有29%的人正在饮 用不良水，其中已有7000万人正在饮用高氟水。每年因缺水而造成的经济损失达100多亿元， 因水污染而造成的经济损失更达400多亿元。
因此，保护和有效合理利用水资源，是世界各国政府面临的一项紧迫任务，所以增强水 的危机意识，珍惜水，节约用水，保护水资源，才是当务之急。从循环经济、可持续发展角 度来看，节水也是减污，建设节水型社会，主要是为了提高水资源的利用效率和效益，推动 产业结构调整，促进经济增长方式转变，降低发展成本。减少污水排放，无疑有益于水资源、 水环境的可持续利用，有益于社会经济的可持续发展。
节约用水应从一点一滴开始，从我们身边的生活着手，厨房、卫生间洗手洗脸、拖地等 用水量很大，如果将这些用水收集起来加以利用，如，冲厕所马桶，灌溉花草树木等，将起 到很好的节水作用。
发明内容
为达到上述目的，本发明的技术方案是：家庭废水循环再利用系统，由反应箱、中转箱 和储水箱组成，其特征在于：厨房水池的下水管与反应箱连接，反应箱通过连通管连接到中 转箱上，洗手池的下水管也连接到中转箱上，中转箱的下部连接有上水管，上水管的另一端 与储水箱相连。
下水管的上部装有电磁开关阀，电磁开关阀的上部连接有旁通下水管，旁通下水管的另 一端连接到连通管上，下水管的下部还装有一只电磁开关阀，两只电磁开关阀的中间装有排 水管，排水管与地漏相连接;反应箱的内侧装有一个浮球，与浮球位置对应的箱外侧上下分 别装有磁控开关。
反应箱的上部装有翻板盒，翻板盒的侧面装有小电机，翻板盒的上部装有储剂盒;反应 箱的上部靠近下水管的出口处装有过滤网，反应箱的底部放有吸油织物，反应箱通过连通管 连接到中转箱上面，连通管上装有电磁开关阀;洗手池的下水管也连接到中转箱上面，连通 管与下水管出口处的下面装有过滤网，中转箱的内侧装有浮球，与浮球位置对应的箱外侧上 下分别装有磁控开关，中转箱的下部连接有上水管，上水管上串接有小水泵，上水管的另一 端与储水箱相连。
储水箱内装有过滤器，储水箱的上部装有排水管，排水管与地漏相连接，储水箱的底部 装有出水管和连接管，出水管上装有水龙头，连接管与马桶水箱相连接。
本发明的有益效果是：该系统一次安装可常年使用，而且使用简单，使用费用低廉。节约 用水，保护水资源，减少污水排放，无疑有益于水资源、水环境的可持续利用，有利于缓解 城市污水压力，从根本上减少水体污染，有益于社会经济的可持续发展。将生活用水收集起 来加以利用，冲厕所马桶，灌溉花草树木等，将起到很好的节水作用。按2014年统计全国共 有家庭4.3亿户，每户按每月节约3吨用水计算，全国每月可节约用水12亿吨，一年就是 150亿吨。一个中型自来水厂每天生产60万吨水，每年2亿吨，节约的水等于75个中型自来 水厂全年的产量，因此，本发明的公开与推广具有很高的经济效益与社会效益。
