申请日2015.06.30
公开(公告)日2016.01.06
IPC分类号C02F1/00; B01D47/06; B01D53/18
摘要
本实用新型公开了一种氧化废水循环利用系统，包括废水塔、废水泵、冷却器、增压泵、洗涤塔、高压洗涤塔、脱水塔以及分离器，所述废水泵与废水塔相连，废水泵的出口设有冷却器，经过冷却器冷却后的氧化废水通过增压泵增加压力，输送至洗涤塔或高压洗涤塔的顶部喷淋，经过洗涤塔或高压洗涤塔的氧化废水经管线至脱水塔以及分离器后最终再回到废水塔中。上述氧化废水循环利用系统是在废水泵的出口加设一冷却器，经过冷却器冷却后氧化废水再经过增压泵将部分氧化废水打到洗涤塔,高压洗涤塔，用来喷淋洗涤，经过洗涤塔或高压洗涤塔的氧化废水经管线至脱水塔以及分离器后最终再回到废水塔中，变成废水，实现了循环利用，也实现了节能减排的效果。
权利要求书
1.一种氧化废水循环利用系统，其特征在于，包括废水塔、废水泵、 冷却器、增压泵、洗涤塔、高压洗涤塔、脱水塔以及分离器，所述废 水泵与废水塔相连，废水泵的出口设有冷却器，经过冷却器冷却后的 氧化废水通过增压泵增加压力，输送至洗涤塔或高压洗涤塔的顶部喷 淋，经过洗涤塔或高压洗涤塔的氧化废水经管线至脱水塔以及分离器 后最终再回到废水塔中。
说明书
氧化废水循环利用系统
技术领域
本实用新型技术属于氧化废水循环利用技术领域，具体涉及一种用废水代 替除盐水用来喷淋洗涤，增加废水循环利用率，减少污水产生的氧化废水循环 利用系统。
背景技术
以前厂区的氧化废水大部分通过泵打到污水系统，增加了污水处理费用。 此外厂区的洗涤塔以及高压洗涤塔顶部的喷淋水用的都是除盐水，增加了成本 费用。根据检测后得知厂区的氧化废水中不含有一些矿物杂质，和除盐水的成 分接近，适合洗涤塔和高压洗涤塔顶部喷淋水的使用要求。
实用内容
本实用新型的目的是针对厂区氧化废水直接排放，增加了污水处理费用以 及厂区洗涤塔以及高压洗涤塔顶部的喷淋水用的都是除盐水，增加了成本费用 的不足，提供一种氧化废水循环利用系统。

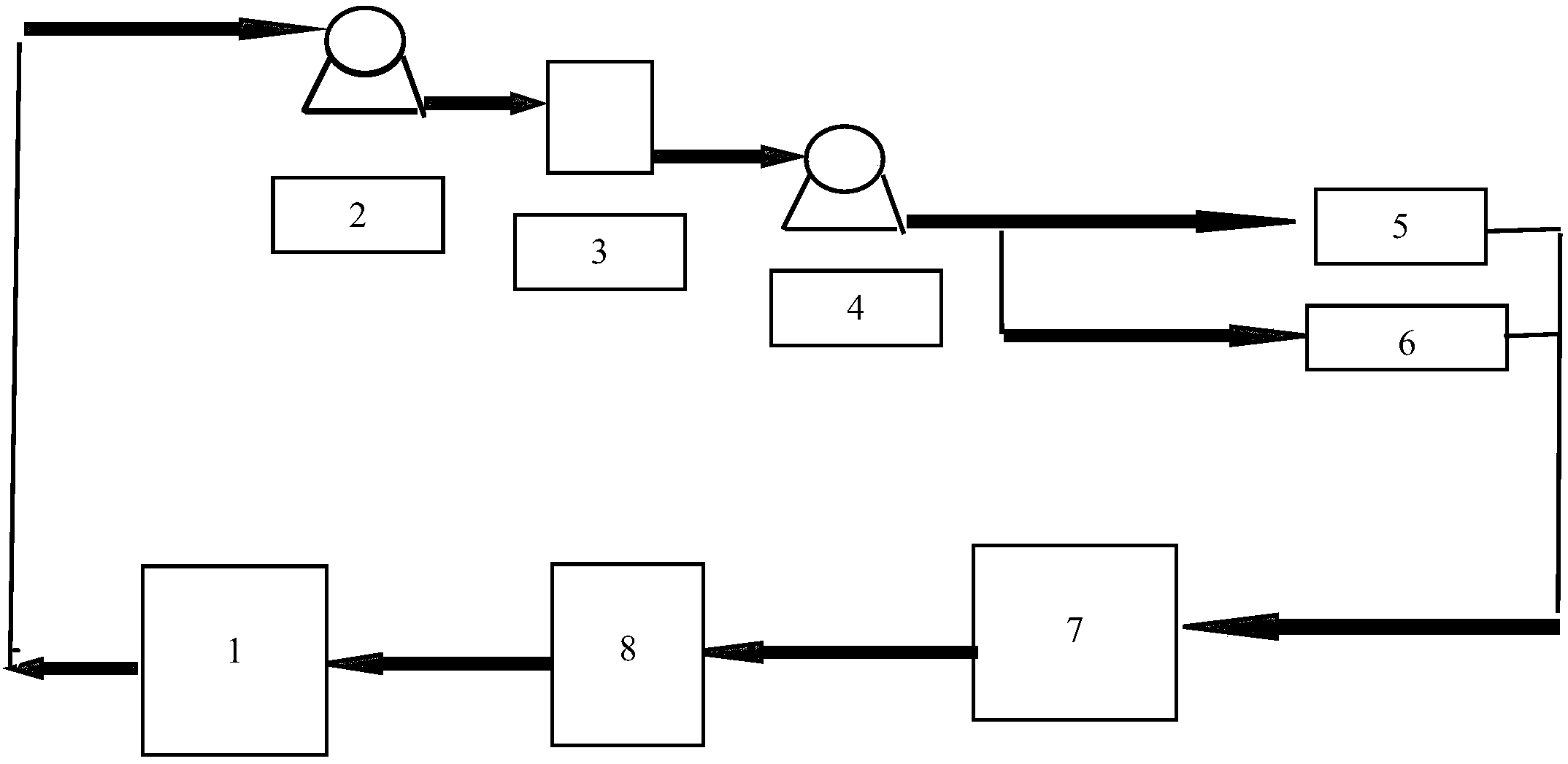

本实用新型的技术方案是这样实现的：一种氧化废水循环利用系统，包括 废水塔、废水泵、冷却器、增压泵、洗涤塔、高压洗涤塔、脱水塔以及分离器， 所述废水泵与废水塔相连，废水泵的出口设有冷却器，经过冷却器冷却后的氧 化废水通过增压泵增加压力，输送至洗涤塔或高压洗涤塔的顶部喷淋，经过洗 涤塔或高压洗涤塔的氧化废水经管线至脱水塔以及分离器后最终再回到废水塔 中。
与现有技术相比，上述氧化废水循环利用系统是在废水泵的出口加设一冷 却器，经过冷却器冷却后氧化废水再经过增压泵将部分氧化废水打到洗涤塔, 高压洗涤塔，用来喷淋洗涤，经过洗涤塔或高压洗涤塔的氧化废水经管线至脱 水塔以及分离器后最终再回到废水塔中，变成废水，实现了循环利用，也实现 了节能减排的效果。
