申请日2015.06.03
公开(公告)日2016.01.20
IPC分类号C02F1/70; B01D53/86; B01D53/68
摘要
本实用新型涉及一种化工废水余氯减排装置，包括余氯减排器，其特征在于，所述余氯减排器的输入端连接有还原反应器，所述还原反应器的输入端设置有进水控制阀，所述还原反应器的输出端伸入至余氯减排器中，还原反应器输出端安装有溢水管，所述余氯减排器内侧的底部装有活性炭颗粒堆，所述溢水管余氯减排器的一侧设有排水控制阀，余氯减排器内的中上部设有催化剂，余氯减排器的顶部设有氯气排气管，所述氯气排气管连接氯气吸收器，所述氯气吸收器上设有注药口。

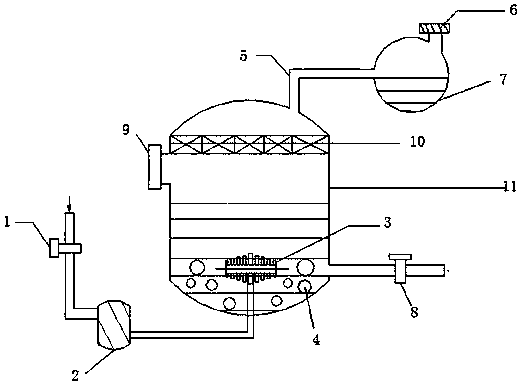

摘要附图
权利要求书
1.一种化工废水余氯减排装置，包括余氯减排器，其特征在于，所述余氯减排器的输入端连接有还原反应器，所述还原反应器的输入端设置有进水控制阀，所述还原反应器的输出端伸入至余氯减排器中，还原反应器输出端安装有溢水管，所述余氯减排器内侧的底部装有活性炭颗粒堆，所述溢水管余氯减排器的一侧设有排水控制阀，余氯减排器内的中上部设有催化剂，余氯减排器的顶部设有氯气排气管，所述氯气排气管连接氯气吸收器，所述氯气吸收器上设有注药口。
2.根据权利要求1所述的一种化工废水余氯减排装置，其特征在于，所述的溢水管垂直设置于还原反应器输出端，溢水管上均匀分布喷水孔。
3.根据权利要求1或2所述的一种化工废水余氯减排装置，其特征在于，所述溢水管设置于活性炭颗粒堆内。
说明书
一种化工废水余氯减排装置
技术领域
本实用新型涉及化工废水处理领域，具体涉及一中化工废水余氯减排装置。
背景技术
余氯作为一种有效的杀菌消毒手段，仍被世界上超过80%的水厂使用着，目前，利用二氧化氯杀菌是一种清除细菌的有效的方法，但是这种方法需要保持一定的CLO2、Cl2余氯量才能有杀菌的效果，但是当氯和有机酸反应，就会产生许多致癌物，超过一定量的氯，对人体产生许多危害，因此急需一种余氯排减设备。
发明内容
本实用新型的目的在于提供一种吸收完全的余氯减排装置。
为达到以上目的，本实用新型采取的技术方案为：
一种化工废水余氯减排装置，包括余氯减排器，所述余氯减排器的输入端连接有还原反应器，所述还原反应器的输入端设置有进水控制阀，所述还原反应器的输出端伸入至余氯减排器中，还原反应器输出端安装有溢水管，所述余氯减排器内侧的底部装有活性炭颗粒堆，所述溢水管余氯减排器的一侧设有排水控制阀，余氯减排器内的中上部设有催化剂，余氯减排器的顶部设有氯气排气管，所述氯气排气管连接氯气吸收器，所述氯气吸收器上设有注药口。
进一步地，所述的溢水管垂直设置于还原反应器输出端，溢水管上均匀分布喷水孔。
再进一步地，所述溢水管设置于活性炭颗粒堆内。
采取以上技术方案后，本实用新型的有益效果为：
废水先经导水管进入还原反应器处理，废水中的次氯胺和氯气转换成氮气和氯化氢，再通过溢水管进入余氯减排器，余氯减排装置内活性炭固体颗粒吸收和催化剂催化，产生的氯化氢气体通过减排器右上方的氯气排气管进入氯气吸附器，最终将废水中的余氯吸收。本技术方案有效地控制了化工废水中的余氯浓度的排放，全过程自动控制，可靠性高，装置中的活性炭吸附余氯，无需反复冲洗，设备运行高，化学与物理方法相结合，达到减排余氯的目的。
