申请日2015.06.03
公开(公告)日2015.11.18
IPC分类号E03F5/042; E03F5/02
摘要

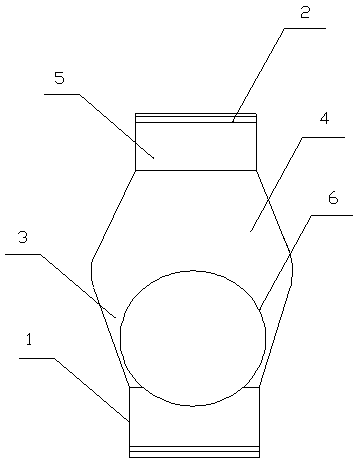

本实用新型涉及一种防污水倒灌的检查井井筒，其特征在于它包括与井座承接口相连的第一直井筒段(1)，在所述第一直井筒段(1)的上方设置有漏斗型井筒段(3)，在所述漏斗型井筒段(3)的上方设置有倒漏斗型井筒段(4)，在所述倒漏斗型井筒段(4)的上方设置有用于安装井盖的第二直井筒段(5)，在所述漏斗型井筒段(3)与倒漏斗型井筒段(4)内设置有柔软的橡胶浮体(6)，橡胶浮体(6)的直径大于倒漏斗型井筒段(4)上端的直径。本实用新型改变原有井筒的结构，配合井筒内部的橡胶浮体，当水位上升时，通过浮体与井筒之间锁紧密封达到防止污水倒灌的目的，减少环境污染。
摘要附图
权利要求书
1.一种防污水倒灌的检查井井筒，其特征在于它包括与井座承接口相连的第一直井筒段(1)，在所述第一直井筒段(1)的上方设置有漏斗型井筒段(3)，在所述漏斗型井筒段(3)的上方设置有倒漏斗型井筒段(4)，在所述倒漏斗型井筒段(4)的上方设置有用于安装井盖的第二直井筒段(5)，在所述漏斗型井筒段(3)与倒漏斗型井筒段(4)内设置有柔软的橡胶浮体(6)，橡胶浮体(6)的直径大于倒漏斗型井筒段(4)上端的直径。
2.根据权利要求1所述的一种防污水倒灌的检查井井筒，其特征在于在所述第一直井筒段(1)的下端设置有与井座承接口密封配合的止水橡胶圈(2)，在第二直井筒段(5)的上端与井盖连接位置套设有止水橡胶圈(2)。
说明书
防污水倒灌的检查井井筒
技术领域
本实用新型涉及管件检查井技术领域，特别涉及一种防污水倒灌的检查井井筒。
背景技术
检查井是用于雨污水排放管道的附属构筑物，是便于定期检查和疏通管道，防止管道堵塞的必要设施。
目前使用的检查井一般包括井座、井筒和井盖，井座用于连接管道，井筒安装于井座的承接口上，便于检修人员进出。在使用过程中发现，如果管道内的水流过大或过急的情况下，如果检查井的密封不够好的话，污水会由井筒向外流出，造成环境污染。
发明内容
本实用新型的目的在于克服上述不足，提供一种防污水倒灌的检查井井筒，能有效防止污染溢流到地表面上，影响环境。
本实用新型的目的是这样实现的：一种防污水倒灌的检查井井筒，它包括与井座承接口相连的第一直井筒段，在所述第一直井筒段的上方设置有漏斗型井筒段，在所述漏斗型井筒段的上方设置有倒漏斗型井筒段，在所述倒漏斗型井筒段的上方设置有用于安装井盖的第二直井筒段，在所述漏斗型井筒段与倒漏斗型井筒段内设置有柔软的橡胶浮体，橡胶浮体的直径大于倒漏斗型井筒段上端的直径。
在所述第一直井筒段的下端设置有与井座承接口密封配合的止水橡胶圈，在第二直井筒段的上端与井盖连接位置套设止水橡胶圈。
与现有技术相比，本实用新型的有益效果是：
本实用新型改变原有井筒的结构，配合井筒内部的橡胶浮体，当水位上升时，通过浮体与井筒之间锁紧密封达到防止污水倒灌的目的，减少环境污染。
