申请日2015.06.08
公开(公告)日2015.10.14
IPC分类号B01F15/02
摘要
本实用新型涉及一种污水处理用立式加药搅拌机的加药装置，包括圆柱状的敞口筒体和筒体内设置的搅拌机构，筒体旁侧设置有钢架，钢架上设置有工作台面，钢架的旁侧设置有导轨，导轨包括地面上水平布置的第一导轨段和倾斜布置的第二导轨段，导轨上设置有移动小车，工作台面上方设置有水平布置的料板，料板的一侧边部与筒体的加料口边部平齐搭接布置，第二导轨段的上端延伸至与料板相平齐布置，移动小车通过钢丝绳与卷扬机相连接。上述技术方案中，通过移动小车将药剂包由地面输送至料板上，然后在料板上拖动药剂包并将其打开进行拆卸，实现从筒体加料口处的快速投料，避免传统需要托起药剂包进行投料，提高药剂投料的安全性和降低劳动强度。
摘要附图
权利要求书
1.一种污水处理用立式加药搅拌机的加药装置，其特征在于：包 括圆柱状的敞口筒体和筒体内设置的搅拌机构，筒体旁侧设置有钢架， 钢架上设置有工作台面，钢架的旁侧设置有导轨，导轨包括地面上水平 布置的第一导轨段和倾斜布置的第二导轨段，导轨上设置有移动小车， 工作台面上方设置有水平布置的料板，料板的一侧边部与筒体的加料口 边部平齐搭接布置，第二导轨段的上端延伸至与料板相平齐布置，移动 小车通过钢丝绳与卷扬机相连接。

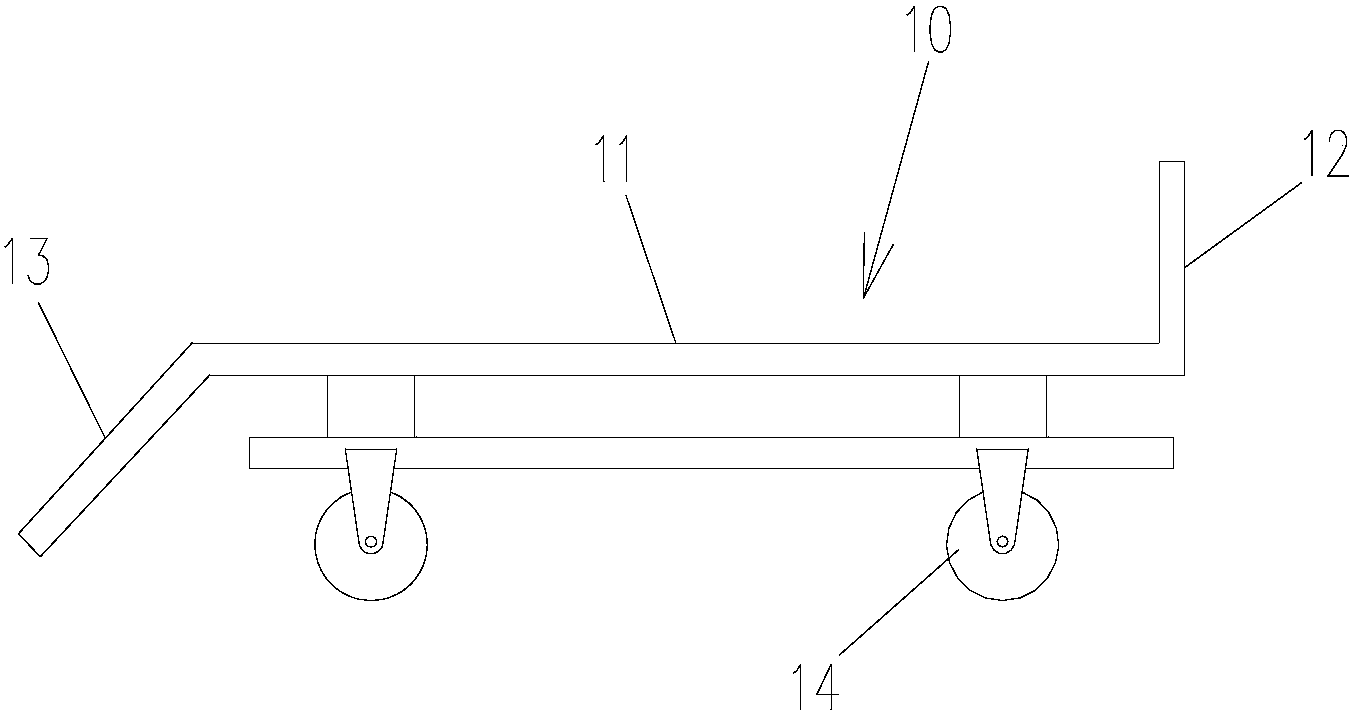

2.根据权利要求1所述的污水处理用立式加药搅拌机的加药装置， 其特征在于：移动小车为一折板构成，折板的底部板面设置滚轮，折板 包括第一板体，第一板体垂直于输送方向的两边部分别弯折延伸设置第 二、三板体，第二、三板体分别置于第一板体的两侧，第二板体位于第 一板体的上侧，第三板体与第一板体所成的夹角为α，料板与导轨的夹 角为β，α、β的大小相一致。
3.根据权利要求1或2所述的污水处理用立式加药搅拌机的加药 装置，其特征在于：导轨为两条槽形轨构成。
说明书
一种污水处理用立式加药搅拌机的加药装置
技术领域
本实用新型涉及污水处理设备领域，具体涉及一种污水处理用立式 加药搅拌机的加药装置。
背景技术
污水处理过程中经常需要加入一些要药剂用以辅助污水的处理，如 加入石灰乳调节PH和混凝沉淀。石灰乳一般是在立式加药搅拌机中配 制得到，立式搅拌机包括圆柱状的敞口筒体，筒体内设置搅拌机构，筒 体上部的敞口构成药剂的加料口，药剂从加料口投入进行搅拌溶解。筒 体旁侧设置有钢架，钢架上设置有工作平台，钢架的旁侧设置有扶梯。 传统加药通过两工作人员将药剂包(尼龙袋盛装的药剂)从扶梯搬至工 作平台，由于工作平台低于筒体的敞口，在工作平台上打开药剂包后需 要将其托起向污泥处理桶中投加药剂。该方式由于斜梯倾斜度较大且宽 度较窄，因此在搬运过程中操作人员存在跌落的风险，而且劳动强度大。
实用新型内容
本实用新型的目的就是提供一种污水处理设备用药剂投加装置，其 可有效解决上述问题，降低劳动强度和提高投料安全性。
为实现上述目的，本实用新型采用了以下技术方案进行实施：
一种污水处理用立式加药搅拌机的加药装置，其特征在于：包括圆 柱状的敞口筒体和筒体内设置的搅拌机构，筒体旁侧设置有钢架，钢架 上设置有工作台面，钢架的旁侧设置有导轨，导轨包括地面上水平布置 的第一导轨段和倾斜布置的第二导轨段，导轨上设置有移动小车，工作 台面上方设置有水平布置的料板，料板的一侧边部与筒体的加料口边部 平齐搭接布置，第二导轨段的上端延伸至与料板相平齐布置，移动小车 通过钢丝绳与卷扬机相连接。
上述技术方案中，通过移动小车将药剂包由地面输送至料板上，然 后在料板上拖动药剂包并将其打开进行拆卸，实现从筒体加料口处的快 速投料，避免传统需要托起药剂包进行投料，提高药剂投料的安全性和 降低劳动强度。
