申请日2015.08.17
公开(公告)日2016.01.06
IPC分类号C02F9/14
摘要
本实用新型涉及一种喷漆废水和生活废水综合处理系统，包括依次相连通的格栅井、生产废水调节池、絮凝沉淀池、综合废水调节池、厌氧反应池、好氧反应池、沉淀池、清水池和排放池，所述综合废水调节池还通过管路与存放生活废水的化粪池相连通，生产废水调节池底部设置有提升泵A，絮凝沉淀池内设置有竖流筒，提升泵A通过管路与絮凝沉淀池内的竖流筒相连通，喷漆废水和生活废水综合处理系统还设置有向提升泵A与竖流筒的连接管路内进行加药的加药装置，厌氧反应池和好氧反应池内均设置有生态基架，生态基架上设置有生态基，本实用新型将生产污水和生活污水联合生化处理，有效解决了漆类有机物絮凝后难以生化处理的问题，具有良好的社会效益、经济效益和环境效益。
权利要求书

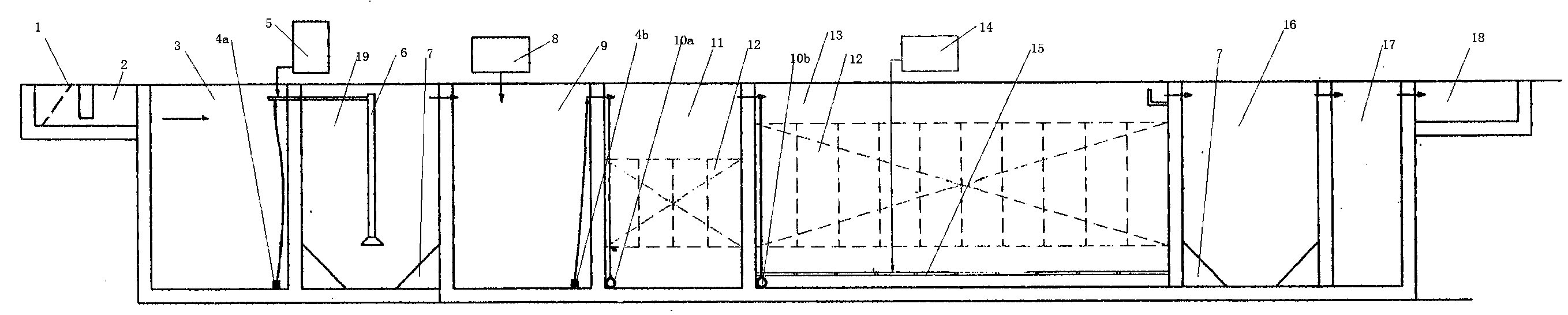

1.一种喷漆废水和生活废水综合处理系统，其特征在于：包括依次相连通的格栅井、生产废水调节池、絮凝沉淀池、综合废水调节池、厌氧反应池、好氧反应池、沉淀池、清水池和排放池，所述综合废水调节池还通过管路与存放生活废水的化粪池相连通。
2.根据权利要求1所述的喷漆废水和生活废水综合处理系统，其特征在于：所述格栅井内设置有格栅。
3.根据权利要求1所述的喷漆废水和生活废水综合处理系统，其特征在于：所述生产废水调节池底部设置有提升泵A，所述絮凝沉淀池内设置有竖流筒，所述提升泵A通过管路与絮凝沉淀池内的竖流筒相连通。
4.根据权利要求3所述的喷漆废水和生活废水综合处理系统，其特征在于：所述喷漆废水和生活废水综合处理系统还设置有向提升泵A与竖流筒的连接管路内进行加药的加药装置。
5.根据权利要求3所述的喷漆废水和生活废水综合处理系统，其特征在于：所述絮凝沉淀池内及沉淀池内均设置有污泥锥。
6.根据权利要求1所述的喷漆废水和生活废水综合处理系统，其特征在于：所述综合废水调节池内设置有提升泵B，所述厌氧反应池底部设置有布水器A，所述提升泵B通过管路与布水器A相连通，所述好氧反应池底部设置有布水器B，所述布水器B通过管路与厌氧反应池相连通。
7.根据权利要求6所述的喷漆废水和生活废水综合处理系统，其特征在于：所述厌氧反应池和好氧反应池内均设置有生态基架，所述生态基架上设置有生态基。
8.根据权利要求6所述的喷漆废水和生活废水综合处理系统，其特征在于：所述好氧反应池底部设置有与曝气机相连通的曝气软管组。
说明书
喷漆废水和生活废水综合处理系统
技术领域
本实用新型涉及一种喷漆废水和生活废水综合处理系统。
背景技术
在日常生活中和生产中均会产生一定量的污水，在生产上漆过程产生的生产污水，其主要污染物为漆类有机物和SS，而生活污水主要为COD、BOD和氨氮等，这些污水如不经处理直接排放会对环境造成严重的污染。
因漆类有机物大部分在污水中成分散状，表面带电，所以目前均采用絮凝沉淀对齐进行处理，对絮凝沉淀后剩余的可溶性有机物采用生化处理，而凝沉淀后剩余的可溶性有机物中缺乏相应的营养必须物，难以进行生化处理，需要投加含N、P、K等的营养液，处理费用高。
实用新型内容
鉴于现有技术的不足，本实用新型所要解决的技术问题是提供了一种生产污水和生活污水联合生化处理的喷漆废水和生活废水综合处理系统。
为了解决上述问题，本实用新型的技术方案是：一种喷漆废水和生活废水综合处理系统，包括依次相连通的格栅井、生产废水调节池、絮凝沉淀池、综合废水调节池、厌氧反应池、好氧反应池、沉淀池、清水池和排放池，所述综合废水调节池还通过管路与存放生活废水的化粪池相连通。
进一步的，所述格栅井内设置有格栅。
进一步的，所述生产废水调节池底部设置有提升泵A，所述絮凝沉淀池内设置有竖流筒，所述提升泵A通过管路与絮凝沉淀池内的竖流筒相连通。
进一步的，所述喷漆废水和生活废水综合处理系统还设置有向提升泵A与竖流筒的连接管路内进行加药的加药装置。
进一步的，所述絮凝沉淀池内及沉淀池内均设置有污泥锥。
进一步的，所述综合废水调节池内设置有提升泵B，所述厌氧反应池底部设置有布水器A，所述提升泵B通过管路与布水器A相连通，所述好氧反应池底部设置有布水器B，所述布水器B通过管路与厌氧反应池相连通。
进一步的，所述厌氧反应池和好氧反应池内均设置有生态基架，所述生态基架上设置有生态基。
进一步的，所述好氧反应池底部设置有与曝气机相连通的曝气软管组。
与现有技术相比，本实用新型具有以下有益效果：将生产污水和生活污水联合生化处理，有效解决了漆类有机物絮凝后难以生化处理的问题，具有良好的社会效益、经济效益和环境效益。
