申请日2015.08.17
公开(公告)日2015.11.18
IPC分类号C02F9/04
摘要
本发明属于牙科污水消毒领域，具体涉及一种牙科门诊专用污水消毒系统，包括消毒供应室的排污管路和与牙科综合治疗椅的痰盂下水口、强弱吸管路连接的牙科电动抽吸系统，牙科电动抽吸系统通过第一管路连接污水消毒池;排污管路连接一号水射器，一号水射器连接一号泵的出水口，一号泵的进水口通过第二管路与污水消毒池连接，一号水射器通过臭氧导入管路连接污水消毒池，臭氧导入管路上安装二号水射器，二号水射器连接低压电解纯净水臭氧发生器;污水消毒池上设置排污口。本发明能够对牙科门诊所有污水进行集中收集、消毒、排放，符合国家对牙科门诊污水处理排放的要求且经济实用，适用于中小型各类牙科门诊的使用。
权利要求书

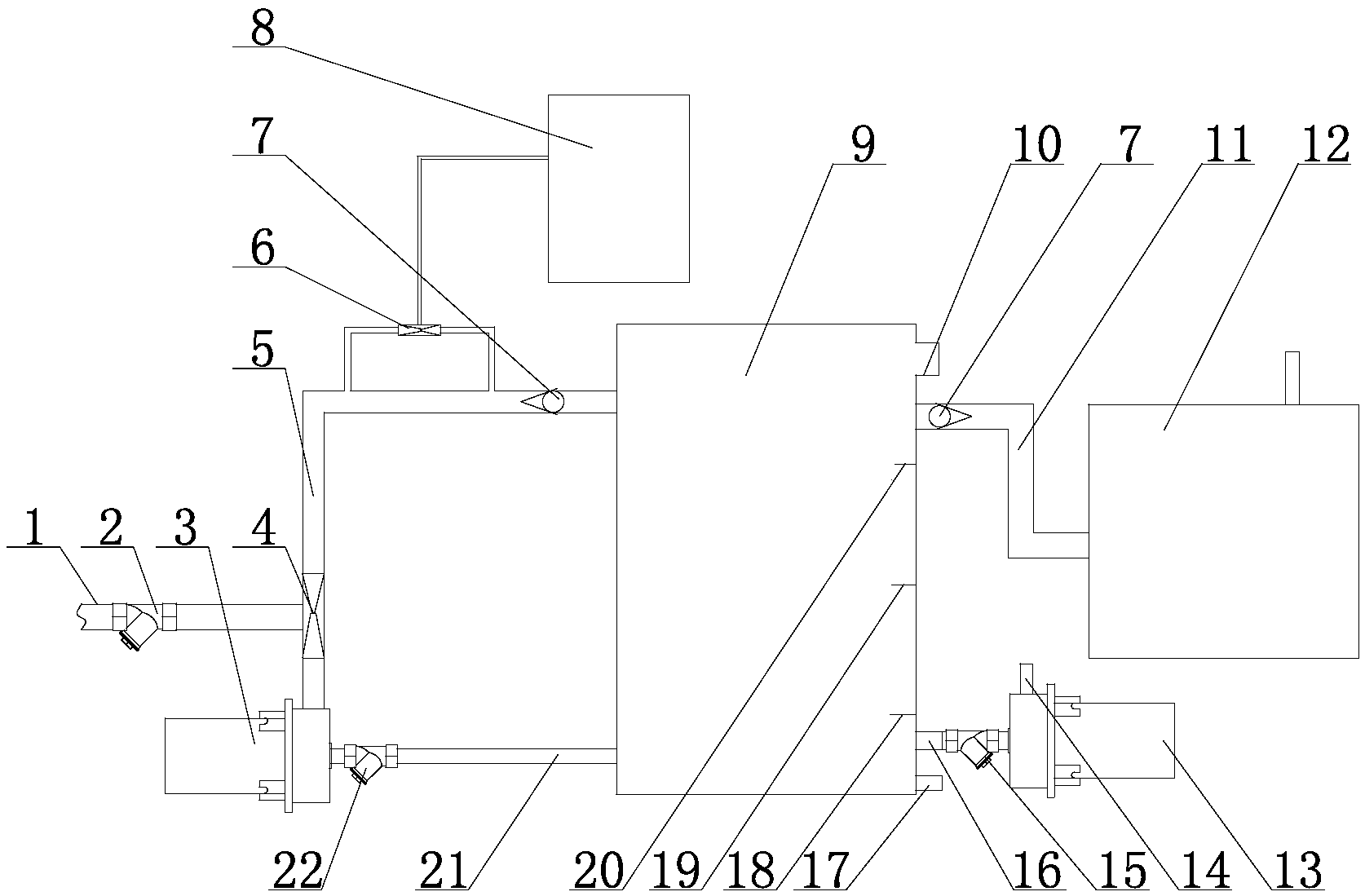

1.一种牙科门诊专用污水消毒系统，其特征在于：包括消毒供应室的排污管路(1) 和与牙科综合治疗椅的痰盂下水口、强弱吸管路连接的牙科电动抽吸系统(12)，牙科电动 抽吸系统(12)通过第一管路(11)连接污水消毒池(9);排污管路(1)连接一号水射器 (4)，一号水射器(4)连接一号泵(3)的出水口，一号泵(3)的进水口通过第二管路(21) 与污水消毒池(9)连接，一号水射器(4)通过臭氧导入管路(5)连接污水消毒池(9)， 臭氧导入管路(5)上安装二号水射器(6)，二号水射器(6)连接低压电解纯净水臭氧发 生器(8);一号泵(3)的进水口处和排污管路(1)上均安装过滤器(2);臭氧导入管路 (5)上位于二号水射器(6)和污水消毒池(9)之间的部分以及第一管路(11)上均安装 单向阀(7);污水消毒池(9)上设置排污口。
2.根据权利要求1所述的牙科门诊专用污水消毒系统，其特征在于：所述的排污口包 括手动排污口(17)和自动排污口;自动排污口通过第三管路(16)连接二号泵(13)的 进水口，第三管路(16)上安装排污过滤器(15)，二号泵(13)的出水口为消毒污水出口 (14)，污水消毒池(9)内自下而上安装停止位液位开关(18)和开启位液位开关(19)， 自动排污口上安装控制阀，控制阀和各液位开关均连接控制系统;手动排污口(17)上安 装阀门。
3.根据权利要求2所述的牙科门诊专用污水消毒系统，其特征在于：所述的污水消毒 池(9)内安装报警位液位开关(20)，对应报警位液位开关(20)安装报警器，报警位液 位开关(20)和报警器均安装控制系统。
4.根据权利要求2或3所述的牙科门诊专用污水消毒系统，其特征在于：所述的污水 消毒池(9)上部设置溢流口(10)。
5.根据权利要求1、2或3所述的牙科门诊专用污水消毒系统，其特征在于：所述的 痰盂下水口与牙科电动抽吸系统(12)之间安装痰盂污水收集器(22)，痰盂污水收集器(22) 安装在痰盂下水口的下方，盂污水收集器(22)内自下而上安装停止液位开关(23)、开启 液位开关(24)和报警液位开关(25)，对应报警液位开关(25)安装第二报警器，痰盂污 水收集器(22)上设置痰盂污水出口，痰盂污水出口上安装电磁阀(26)，各液位开关、第 二报警器和电磁阀(26)均连接控制系统。
6.根据权利要求4所述的牙科门诊专用污水消毒系统，其特征在于：所述的痰盂下水 口与牙科电动抽吸系统(12)之间安装痰盂污水收集器(22)，痰盂污水收集器(22)安装 在痰盂下水口的下方，痰盂污水收集器(22)内自下而上安装停止液位开关(23)、开启液 位开关(24)和报警液位开关(25)，对应报警液位开关(25)安装第二报警器，痰盂污水 收集器(22)上设置痰盂污水出口，痰盂污水出口上安装电磁阀(26)，各液位开关、第二 报警器和电磁阀(26)均连接控制系统。
说明书
牙科门诊专用污水消毒系统
技术领域
本发明涉及一种牙科门诊专用污水消毒系统，属于牙科污水消毒领域。
背景技术
牙科门诊污水中含有一些特殊的污染物，如药物、消毒剂以及各种细菌、病毒等，国 家目前强制要求此种类型的污水必须经过消毒处理才能排放。大型医疗机构一般采用曝气 生物滤池+二氧化氯消毒的处理工艺，但是曝气生物滤池的建设需要进行土建，二氧化氯 消毒需要使用工业合成盐酸作为一类使用原料产生二氧化氯。但盐酸属于危险化学品，对 于产生少量污水的小型牙科门诊，使用不经济。
鉴于以上要求，目前出现了使用臭氧对污水进行消毒的设备。但是一般采用以空气为 原料高频高压电晕的方式来产生臭氧。由于空气中氮气含量为78%以上，如果暴露在高压 放电的环境，很容易产生氮氧化合物。而氮氧化合物的主要成份是二氧化氮，人在接触 150mg/m3以上的二氧化氮3h～24h后，就会出现呼吸道症状，如咳嗽、发热、气急等，痰 中带血丝、极度虚弱、恶心和头痛。同时高频高压电晕的方式产生的臭氧浓度低，最高浓 度只有6%，消毒效果差。
牙科门诊的污水主要包括牙科门诊消毒供应室的污水、牙科综合治疗椅强弱吸管路的 污水，牙科综合治疗椅痰盂的污水。目前出现了牙科电动抽吸系统，能够将牙科综合治疗 椅的污水进行收集，然后再进行消毒排放。但现在大多数牙科门诊布置在同一楼层上，消 毒供应室内的污水(如：消毒柜排放的污水以及清洗医疗器械排放的污水等)随着下水管路 流淌，无法收集，对于牙科综合治疗椅痰盂中的污水也直接排放，不符合GB18466-2005《医 疗机构污水排放标准》的要求。
发明内容
根据以上现有技术中的不足，本发明要解决的技术问题是：提供一种能够将牙科门诊 消毒供应室的污水、牙科综合治疗椅强弱吸管路的污水以及牙科综合治疗椅痰盂的污水进 行集中收集并采用一种环保的方式进行消毒、最终进行排放的适用于牙科门诊的污水消毒 系统。
本发明所述的牙科门诊专用污水消毒系统，包括消毒供应室的排污管路和与牙科综合 治疗椅的痰盂下水口、强弱吸管路连接的牙科电动抽吸系统，牙科电动抽吸系统通过第一 管路连接污水消毒池;排污管路连接一号水射器，一号水射器连接一号泵的出水口，一号 泵的进水口通过第二管路与污水消毒池连接，一号水射器通过臭氧导入管路连接污水消毒 池，臭氧导入管路上安装二号水射器，二号水射器连接低压电解纯净水臭氧发生器;一号 泵的进水口处和排污管路上均安装过滤器;臭氧导入管路上位于二号水射器和污水消毒池 之间的部分以及第一管路上均安装单向阀;污水消毒池上设置排污口。
本发明中的牙科电动抽吸系统采用目前已经成熟的产品即可，通过牙科电动抽吸系统 能够将牙科综合治疗椅的痰盂排放的污水以及强弱吸管路抽吸的污水进行收集，并排放入 污水消毒池。
本发明中牙科门诊消毒供应室污水的收集采用虹吸原理，具体工作过程如下：一号泵 通过一号水射器不断的抽吸污水消毒池内的污水，当污水经过一号水射器时，其内部产生 负压，消毒供应室内进入排污管路的污水在压差作用下被吸入一号水射器，从而实现对消 毒供应室污水的收集。排污管路上设置的过滤器能够对收集的污水进行过滤，以防阻塞一 号水射器;一号泵进水口也设置过滤器，以防污物进入一号泵对泵体造成损坏.
本发明中的低压电解纯净水臭氧发生器能够通过低压电解纯净水方式产生臭氧，既环 保，又可产生高浓度的臭氧(产生的臭氧浓度为20-22%)。但低压电解纯净水臭氧发生器 中产生的臭氧压力低，无法直接充入污水中，本发明通过二号水射器，采用与收集消毒供 应室污水相同的原理，在一号泵不断抽吸污水消毒池内污水的过程中将消毒供应室内的污 水和臭氧吸入污水消毒池，进行消毒。臭氧导入管路上位于二号水射器和污水消毒池之间 的部分安装单向阀，以防污水消毒池内的污水倒流入二号水射器造成损坏。
本发明中污水消毒池的排污口包括手动排污口和自动排污口;自动排污口通过第三管 路连接二号泵的进水口，第三管路上安装排污过滤器，二号泵的出水口为消毒污水出口， 污水消毒池内自下而上安装停止位液位开关和开启位液位开关，自动排污口上安装控制阀， 控制阀和各液位开关均连接控制系统;手动排污口上安装阀门。通过一号泵出水口将臭氧、 消毒供应室污水收集进入污水消毒池;通过牙科电动抽吸系统将牙科综合治疗椅痰盂污水、 强弱吸管路污水收集进入污水消毒池，进行消毒。当水位达到开启位液位开关所在的中间 水位时，通过二号泵将消毒过的符合排放要求的污水排放入下水道;当水位达到停止位液 位开关所在的最低水位时，停止排放。
优选地，在污水消毒池内安装报警位液位开关，对应报警位液位开关安装报警器，报 警位液位开关和报警器均安装控制系统。当开启位液位开关或控制阀出现异常时，水位达 到开启位液位开关所在的中间水位后会继续上升，当达到报警位液位开关所在的最高水位 时，通过报警器报警，提示用户打开手动排污口上的阀门。
优选地，在污水消毒池上部设置溢流口。当污水消毒池置于污水消毒房间时，用户无 法获取报警信息，随着水位的继续上升，污水会通过溢流口排放进入下水道。
优选地，痰盂下水口与牙科电动抽吸系统之间安装痰盂污水收集器，痰盂污水收集器 安装在痰盂下水口的下方，痰盂污水收集器内自下而上安装停止液位开关、开启液位开关 和报警液位开关，对应报警液位开关安装第二报警器，痰盂污水收集器上设置痰盂污水出 口，痰盂污水出口上安装电磁阀，各液位开关、第二报警器和电磁阀均连接控制系统。病 人的漱口水通过痰盂下水口流入痰盂污水收集器中。根据痰盂污水收集器上设置的各液位 开关，当该收集器内的污水达到开启液位开关所在的中间水位时，开启液位开关闭合，连 接在痰盂污水出口处的电磁阀打开，将收集器内的污水排放，当收集器内污水达到停止液 位开关所在的下水位时，停止液位开关断开，电磁阀关闭，停止排放。如果电磁阀出现异 常，水位上升至报警液位开关所在的高水位，启动报警。在电磁阀一侧可开启手动排污， 将污水排放并进行检修。该电磁阀出口可以直接连接牙科电动抽吸系统;也可以先与牙科 综合治疗椅的强弱吸管路连接，之后通过强弱吸管路间接地与牙科电动抽吸系统连接。
本发明与现有技术相比所具有的有益效果是：
本发明结构设计合理，能够将牙科门诊消毒供应室、牙科综合治疗椅强弱吸管路以及 牙科综合治疗椅痰盂中的污水进行集中收集，并通过低压电解纯净水臭氧发生器产生臭氧， 对牙科门诊所有污水进行集中消毒并最终排放，既符合了国家对牙科门诊污水处理排放的 要求，又经济实用，适用于中小型各类牙科门诊的使用。
