申请日2015.06.30
公开(公告)日2015.11.11
IPC分类号B01D29/86; B01D29/56
摘要
本实用新型提供了一种多层过滤式污水处理装置，所述的污水处理筒内自下而上依次设置一级过滤板、二级过滤板和三级过滤板，所述的动力轴通过轴承安装在一级过滤板、二级过滤板、三级过滤板的中央位置，搅拌叶片分别设置在一级过滤板、二级过滤板、三级过滤板的正下方，搅拌叶片安装在动力轴上，所述的动力轴通过联轴器和动力电机联接，所述的污水处理筒上端与污水输送筒联通，输送轴安装在污水输送筒内部中央位置，输送轴上焊接污水输送叶片，所述的输送轴通过输送联轴器与输送电机联接，本实用新型采用在污水处理筒内设置一级过滤板、二级过滤板、三级过滤板的设计，达到对污水充分过滤处理的目的，其设计科学合理，结构简单，使用方便。
权利要求书

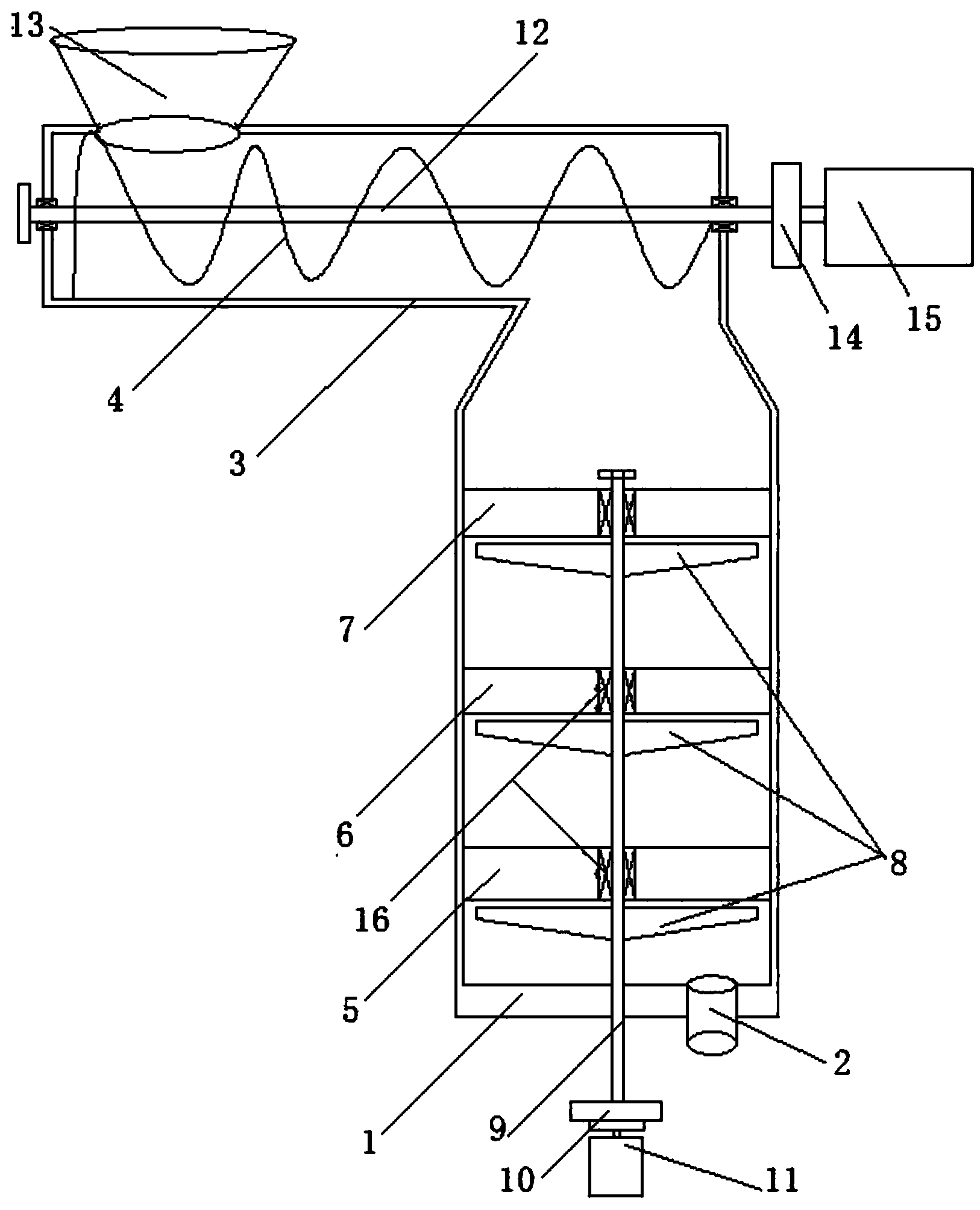

1.一种多层过滤式污水处理装置，其特征在于，包括污水处理筒(1)、污 水出口(2)、污水输送筒(3)、污水输送叶片(4)、一级过滤板(5)、二级过滤 板(6)、三级过滤板(7)、搅拌叶片(8)、动力轴(9)、动力联轴器(10)、动 力电机(11)、输送轴(12)、污水进口(13)、输送联轴器(14)、输送电机(15)、 轴承(16)，所述的污水处理筒内自下而上依次设置一级过滤板(5)、二级过滤 板(6)和三级过滤板(7)，所述的动力轴通过轴承安装在一级过滤板(5)、二 级过滤板(6)、三级过滤板(7)的中央位置，搅拌叶片(8)分别设置在一级过 滤板(5)、二级过滤板(6)、三级过滤板(7)的正下方，搅拌叶片(8)安装在 动力轴(9)上，所述的动力轴(9)通过动力联轴器(10)和动力电机(11)联 接，所述的污水处理筒(1)下端与污水输送筒(3)联通，输送轴(12)安装在 污水输送筒(3)内部中央位置，输送轴(12)上焊接污水输送叶片(4)，所述 的输送轴(12)通过输送联轴器(14)与输送电机(15)联接。
2.根据权利要求1所述的一种多层过滤式污水处理装置，其特征在于，所 述的污水处理筒(1)的下方设置污水出口(2)，污水输送筒(3)的顶部设置污 水进口(13)，搅拌叶片(8)有三片。
3.根据权利要求1所述的一种多层过滤式污水处理装置，其特征在于，所 述的一级过滤板(5)和二级过滤板(6)之间的安装距离等于二级过滤板(6) 和三级过滤板(7)之间的安装距离。
4.根据权利要求1所述的一种多层过滤式污水处理装置，其特征在于，一 级过滤板(5)、二级过滤板(6)、三级过滤板(7)均采用不锈钢网加工而成， 污水处理筒(1)和污水输送筒(3)是采用铝合金材质加工而成。
说明书
一种多层过滤式污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种多层过滤式污水处理装 置，属于污水处理技术领域。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净 化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市 景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水 来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业 污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各 种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒;胶 状和凝胶状扩散物;纯溶液。按水污的质性来分，水的污染有两类：一类是自然 污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污 染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物 主要有：未经处理而排放的工业废水;未经处理而排放的生活污水;大量使用化 肥、农药、除草剂的农田污水;堆放在河边的工业废弃物和生活垃圾;水土流失; 矿山污水。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种多层过滤式污水 处理装置，采用在污水处理筒内设置一级过滤板、二级过滤板、三级过滤板的设 计，达到对污水充分过滤处理的目的，其设计科学合理，结构简单，使用方便。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种多层过滤式污水处理装置，包括污水处理筒、污水出口、污 水输送筒、污水输送叶片、级过滤板、二级过滤板、三级过滤板、搅拌叶片、动 力轴、动力联轴器、动力电机、输送轴、污水进口、输送联轴器、输送电机、轴 承，所述的污水处理筒内自下而上依次设置一级过滤板、二级过滤板和三级过滤 板，所述的动力轴通过轴承安装在一级过滤板、二级过滤板、三级过滤板的中央 位置，搅拌叶片分别设置在一级过滤板、二级过滤板、三级过滤板的正下方，搅 拌叶片安装在动力轴上，所述的动力轴通过联轴器和动力电机联接，所述的污水 处理筒上端与污水输送筒联通，输送轴安装在污水输送筒内部中央位置，输送轴 上焊接污水输送叶片，所述的输送轴通过输送联轴器与输送电机联接。
作为本实用新型的一种优选技术方案，所述的污水处理筒的下方设置污水出 口，污水输送筒的顶部设置污水进口，搅拌叶片有三片。
作为本实用新型的一种优选技术方案，所述的一级过滤板和二级过滤板之间 的安装距离等于二级过滤板和三级过滤板之间的安装距离。
作为本实用新型的一种优选技术方案，一级过滤板、二级过滤板、三级过滤 板均采用不锈钢网加工而成，污水处理筒和污水输送筒是采用铝合金材质加工而 成。
本实用新型所达到的有益效果是：本实用新型采用在污水处理筒内设置一级 过滤板、二级过滤板、三级过滤板的设计，达到对污水充分过滤处理的目的，其 设计科学合理，结构简单，使用方便
