申请日2015.07.07
公开(公告)日2015.11.18
IPC分类号C02F1/66
摘要
本实用新型公开了一种无动力中密度纤维板生产废水pH调节装置，包括相互之间通过管道连通的pH调节池和混合池，其中pH调节池的进水口通过管道与车间废水池的出水口相连，混合池的出水口与初沉池相连通，在pH调节池的上方分别设有盐酸罐和氢氧化钠溶液罐，该盐酸罐和氢氧化钠溶液罐分别通过加液管与pH调节池相连通，加液管上分别设有阀门，混合池内部沿水流方向设有交替排布的折流板。本实用新型改变了传统混合搅拌釜间歇搅拌混合均匀的环节，通过格栏流搅拌实现了废水的连续无动力均匀混合，pH调节效果较为理想，提高了废水处理效率且一定程度上降低了运行成本。
权利要求书
1.一种无动力中密度纤维板生产废水pH调节装置，其特征在于包括相互之间通过管道连通的pH调节池和混合池，其中pH调节池的进水口通过管道与车间废水池的出水口相连，混合池的出水口与初沉池相连通，在pH调节池的上方分别设有盐酸罐和氢氧化钠溶液罐，该盐酸罐和氢氧化钠溶液罐分别通过加液管与pH调节池相连通，加液管上分别设有阀门，混合池内部沿水流方向设有交替排布的折流板。
说明书
一种无动力中密度纤维板生产废水pH调节装置
技术领域
本实用新型属于中密度纤维板生产废水处理装置技术领域，具体涉及一种无动力中密度纤维板生产废水pH调节装置。
背景技术
在中密度纤维板生产线中，压机废水中含有大量的木质素，如果不加以回收利用，不仅会对资源造成浪费，而且会污染环境。目前用于中密度纤维板生产废水pH调节的装置为混合搅拌釜，需要在混合搅拌釜内投加酸液或碱液，借助于混合搅拌釜底部的搅拌装置搅拌混合均匀，通常为间歇运行，处理效率较低、混合效果较差且运行成本相对较高。
发明内容
本实用新型解决的技术问题是提供了一种结构简单且成本低廉的无动力中密度纤维板生产废水pH调节装置。

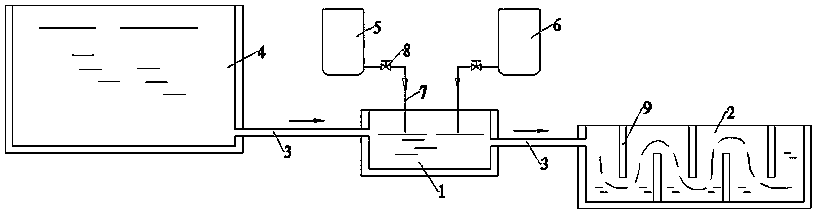

本实用新型为解决上述技术问题采用如下技术方案，一种无动力中密度纤维板生产废水pH调节装置，其特征在于包括相互之间通过管道连通的pH调节池和混合池，其中pH调节池的进水口通过管道与车间废水池的出水口相连，混合池的出水口与初沉池相连通，在pH调节池的上方分别设有盐酸罐和氢氧化钠溶液罐，该盐酸罐和氢氧化钠溶液罐分别通过加液管与pH调节池相连通，加液管上分别设有阀门，混合池内部沿水流方向设有交替排布的折流板。
本实用新型改变了传统混合搅拌釜间歇搅拌混合均匀的环节，通过格栏流搅拌实现了废水的连续无动力均匀混合，pH调节效果较为理想，提高了废水处理效率且一定程度上降低了运行成本。
