申请日2015.07.13
公开(公告)日2015.11.18
IPC分类号C02F1/00; C02F1/40
摘要
本发明公开了一种倒置式含油污水过滤装置,包括过滤罐、反冲洗水泵、反冲洗进水管、过滤水排水管、排气口、控制箱、污水进水管、压缩空气管、支架和浮油排出口,所述过滤罐下端连接污水进水管,污水进水管末端设有布水板,布水板位于过滤罐内部;过滤罐顶部连接有反冲洗进水管和过滤水排水管,过滤罐底部连接安装有浮油排出口;所述过滤罐下端还安装有压缩空气进气管,过滤罐上端设有排气口;所述过滤罐内安装有固定孔板、滤料、活动孔板。本发明进水均匀,流速稳定,减小了水流对滤料造成的冲击破坏,延长了污水与滤料的接触时间,提高了过滤效率,过滤精度高,反冲洗效率高,防止油脂滞留,占地面积小,使用方便。
权利要求书

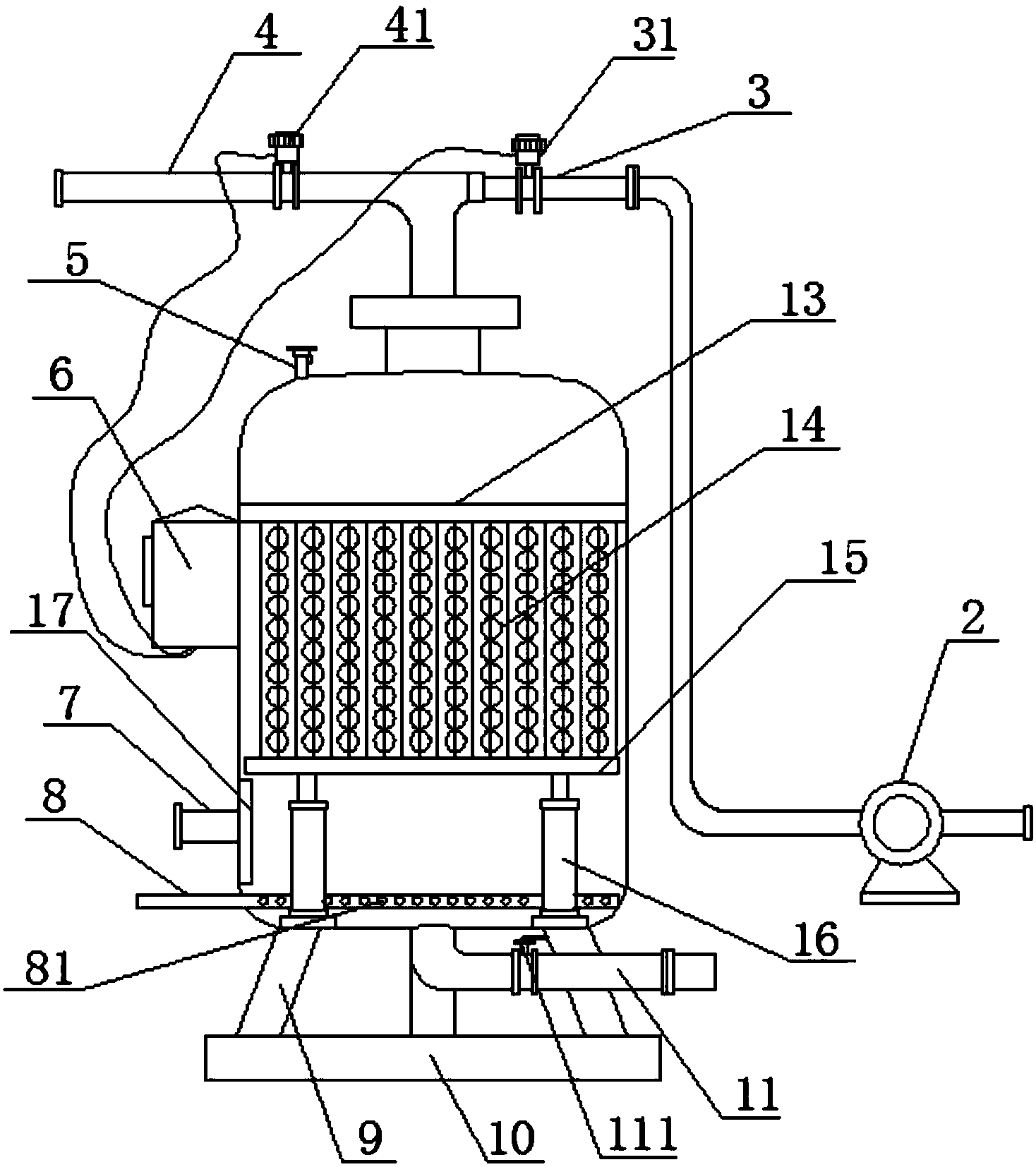

1.一种倒置式含油污水过滤装置,其特征在于:包括过滤罐(1)、反冲洗水泵(2)、 反冲洗进水管(3)、过滤水排水管(4)、排气口(5)、控制器(6)、污水进水管 (7)、压缩空气管(8)、支架(9)和浮油排出口(11),所述过滤罐(1)下端连接 污水进水管(7),污水进水管(7)末端设有布水板(17),布水板(17)位于过滤 罐(1)内部;过滤罐(1)顶部连接有反冲洗进水管(3)和过滤水排水管(4),过 滤罐(1)底部连接安装有浮油排出口(11);所述过滤罐(1)下端还安装有压缩 空气进气管(8),过滤罐(1)上端设有排气口(5);所述过滤罐(1)内安装有固 定孔板(13)、滤料(14)、活动孔板(15),内部固定安装有固定孔板(13),固 定孔板(13)下方悬挂滤料(14),滤料(14)底部连接活动孔板(15);所述过滤 罐(1)内还安装有导向杆(16),导向杆(16)与活动孔板(15)相连接;所述过滤 罐(1)的一侧设有控制器(6),控制器(6)与导向杆(16)相连接。
2.如权利要求1所述的一种倒置式含油污水过滤装置,其特征在于:所述反冲 洗进水管(3)与反冲洗水泵(2)相连接,反冲洗进水管(3)上设有反冲洗调节阀 (31),反冲洗调节阀(31)与控制器(6)电连接。
3.如权利要求1所述的一种倒置式含油污水过滤装置,其特征在于:所述过滤 水排水管(4)上设有过滤水排水调节阀(41),过滤水排水调节阀(41)与控制器 (6)电连接。
4.如权利要求1所述的一种倒置式含油污水过滤装置,其特征在于:所述压缩 空气管(8)上开有压缩空气排气孔(81),压缩空气排气孔(81)的数量为若干 个,压缩空气排气孔(81)在压缩空气管(8)上均匀分布,压缩空气排气孔(81) 对应活动孔板(15)的位置。
5.如权利要求1所述的一种倒置式含油污水过滤装置,其特征在于:所述导向 杆(16)竖直设置,活动孔板(15)与固定孔板(13)平行设置。
6.如权利要求1所述的一种倒置式含油污水过滤装置,其特征在于:所述过滤 罐(1)底部连接安装有浮油排出口(11),浮油排出口(11)处设有开关阀(111)。
7.如权利要求1所述的一种倒置式含油污水过滤装置,其特征在于:所述过滤 罐(1)底部安装有支架(9),支架(9)的底部连接有底座(10),底座(10)平稳放 置在地面上。
8.如权利要求1所述的一种倒置式含油污水过滤装置,其特征在于:所述过滤 罐(1)外壁上还设有观察窗(12)。
说明书
一种倒置式含油污水过滤装置
【技术领域】
本发明涉及污水处理设备技术领域,特别是倒置式含油污水过滤装置的技 术领域。
【背景技术】
工业生产往往会产生大量的污水,工业污水成分复杂,存在泥沙、油和含 油固体物等,对环境污染较大,不能直接排放。普通污水一般采用多介质过滤 器和纤维束过滤器进行处理,但普通纤维束只能处理不含油的污水。
油水分离器主要有重力法、吸附法、膜分离法和粗粒化法。利用油水比重 不同,可以进行初步分离,分离精度不高,效果和效率都较差。吸附法,吸附 材料会很快饱和,吸附材料使用时间不长,后期需要脱附处理,实用价值较低, 处理费用高,不适合工业生产使用。膜分离法处理精度高,但技术较不成熟, 耗能较大。粗粒化法使用各种滤料过滤,处理精度可调节,过滤精度较高,非 常具有实用性和发展前景。
一般的油水分离器是进水口位于顶部,出水口位于底部的结构。如果滤料 的进水口位于底部,出水口位于顶部,则为倒置式,滤芯倒置,在重力作用下, 沾附在滤芯上的部分杂质会下落,另一部分黏附在滤料上,使用一段时间后, 浮油需要排出,否则容易滞留在滤器底部,处理效果降低,滤料饱和需要反冲 洗将污染物冲洗下来,而且油污容易黏附在滤料上,非常不易冲洗,运行成本 偏高,影响滤器滤料的使用寿命。
【发明内容】
本发明的目的就是解决现有技术中的问题,提出一种倒置式含油污水过滤 装置,进水均匀,流速稳定,提高了过滤效率,过滤精度高,反冲洗效率高。 防止油脂滞留,占地面积小,使用方便。
为实现上述目的,本发明提出了一种倒置式含油污水过滤装置,包括过滤 罐、反冲洗水泵、反冲洗进水管、过滤水排水管、排气口、控制箱、污水进水 管、压缩空气管、支架和浮油排出口,所述过滤罐下端连接污水进水管,污水 进水管末端设有布水板,布水板位于过滤罐内部;过滤罐顶部连接有反冲洗进 水管和过滤水排水管,过滤罐底部连接安装有浮油排出口;所述过滤罐下端还 安装有压缩空气进气管,过滤罐上端设有排气口;所述过滤罐内安装有固定孔 板、滤料、活动孔板,内部固定安装有固定孔板,固定孔板下方悬挂滤料,滤 料底部连接活动孔板;所述过滤罐内还安装有导向杆,导向杆与活动孔板相连 接;所述过滤罐的一侧设有控制器,控制器与导向杆相连接。
作为优选,所述反冲洗进水管与反冲洗水泵相连接,反冲洗进水管上设有 反冲洗调节阀,反冲洗调节阀与控制器电连接。
作为优选,所述过滤水排水管上设有过滤水排水调节阀,过滤水排水调节 阀与控制器电连接。
作为优选,所述压缩空气管上开有压缩空气排气孔,压缩空气排气孔的数 量为若干个,压缩空气排气孔在压缩空气管上均匀分布,压缩空气排气孔对应 活动孔板的位置。
作为优选,所述导向杆竖直设置,活动孔板与固定孔板平行设置。
作为优选,所述过滤罐底部连接安装有浮油排出口,浮油排出口处设有开 关阀。
所述过滤罐底部安装有支架,支架的底部连接有底座,底座平稳放置在地 面上。
所述过滤罐外壁上还设有观察窗。
本发明的有益效果:本发明在污水进口处设置布水板,污水沿布水板重新 布水,使污水进水的水流速度降低,进水均匀,流速稳定,减小了水流对滤料 造成的冲击破坏。延长了污水与滤料的接触时间,提高了过滤效率,过滤精度 高。使用气动式结合水反冲洗,避免滤料板结,延长滤料的使用寿命,反冲洗 效率高。使用一段时间后,过滤罐底部的油料可以从浮油排出口排出,防止油 脂滞留,过滤效果好,占地面积小,使用方便。
