申请日2015.07.13
公开(公告)日2015.11.18
IPC分类号G05B19/048; G05B19/04
摘要
本实用新型提供一种用于水处理远程监控平台的现场监测控制装置，包括太阳能板、储能模块、供电模块、单片机、数据传输模块、PLC、数据采集模块，所述太阳能板和储能模块相连接，所述太阳能板、储能模块都与供电模块相连接，所述单片机分别与数据传输模块、PLC、数据采集模块相连接，所述供电模块与单片机、数据传输模块、PLC、数据采集模块连接供电。本实用新型彻底解决了现场外接电源不便的问题，实现对各监测和控制设备的统一不间断供电，并达到了现场监测和控制设备的统一管理。
权利要求书
1.一种用于水处理远程监控平台的现场监测控制装置，其特征在于： 包括太阳能板、储能模块、供电模块、单片机、数据传输模块、PLC、数据 采集模块，所述太阳能板和储能模块相连接，所述太阳能板、储能模块都与 供电模块相连接，所述单片机分别与数据传输模块、PLC、数据采集模块相 连接，所述供电模块与单片机、数据传输模块、PLC、数据采集模块连接供 电。
2.根据权利要求1所述的一种用于水处理远程监控平台的现场监测控 制装置，其特征在于：还包括数据存储模块，所述数据存储模块连接单片机 和供电模块。
3.根据权利要求1所述的一种用于水处理远程监控平台的现场监测控 制装置，其特征在于：所述数据采集模块包括流量传感器、电导传感器、温 度传感器、压力传感器及位于水箱的液位传感器。
4.根据权利要求1所述的一种用于水处理远程监控平台的现场监测控 制装置，其特征在于：所述数据传输模块包括GPRS无线模块。
5.根据权利要求1所述的一种用于水处理远程监控平台的现场监测控 制装置，其特征在于：所述PLC连接现场运行设备，所述现场运行设备包括 现场水泵及电磁阀。
6.根据权利要求1所述的一种用于水处理远程监控平台的现场监测控 制装置，其特征在于：所述单片机为ARM单片机。
7.根据权利要求1所述的一种用于水处理远程监控平台的现场监测控 制装置，其特征在于：所述储能模块为蓄电池。
说明书
一种用于水处理远程监控平台的现场监测控制装置
技术领域
本实用新型属于水处理领域，特别是涉及到一种用于水处理远程监控平 台的现场监测控制装置。
背景技术
随着国家环保政策的日趋严格，企业或行业对环保设施的建设需求也日 益增加。针对这种需求,水处理企业通常采用计算机远程监控现场设备的控 制方法，建立水处理远程监控平台，但是这就需要在现场设置实时的数据采 集装置。
目前普遍采用的现场数据采集的方式是在现场设备上设置各种传感器， 通过有线网络传输回管理中心，有线网络数据传输受空间限制，只能将数据 传至线缆终端即控制中心，因此需保证种植中心的供电稳定性，一般情况下， 采用有线传输的控制中心均需设置UPS不间断电源。以保证断电时中控室能 够有30min左右的时间来保存数据，关闭程序。且如涉及数据备份，则需在 中控室设置专用数据备份主机。如果现场设备断电，现场监测传感器失去工 作能力。中控中心又无法在第一时间判断是传输系统还是控制系统发生故 障。
发明内容
有鉴于此，本实用新型提供一种用于水处理远程监控平台的现场监测控 制装置，不间断供电，统一管理，高效完成现场监测控制工作。
为达到上述目的，本实用新型的技术方案是这样实现的：

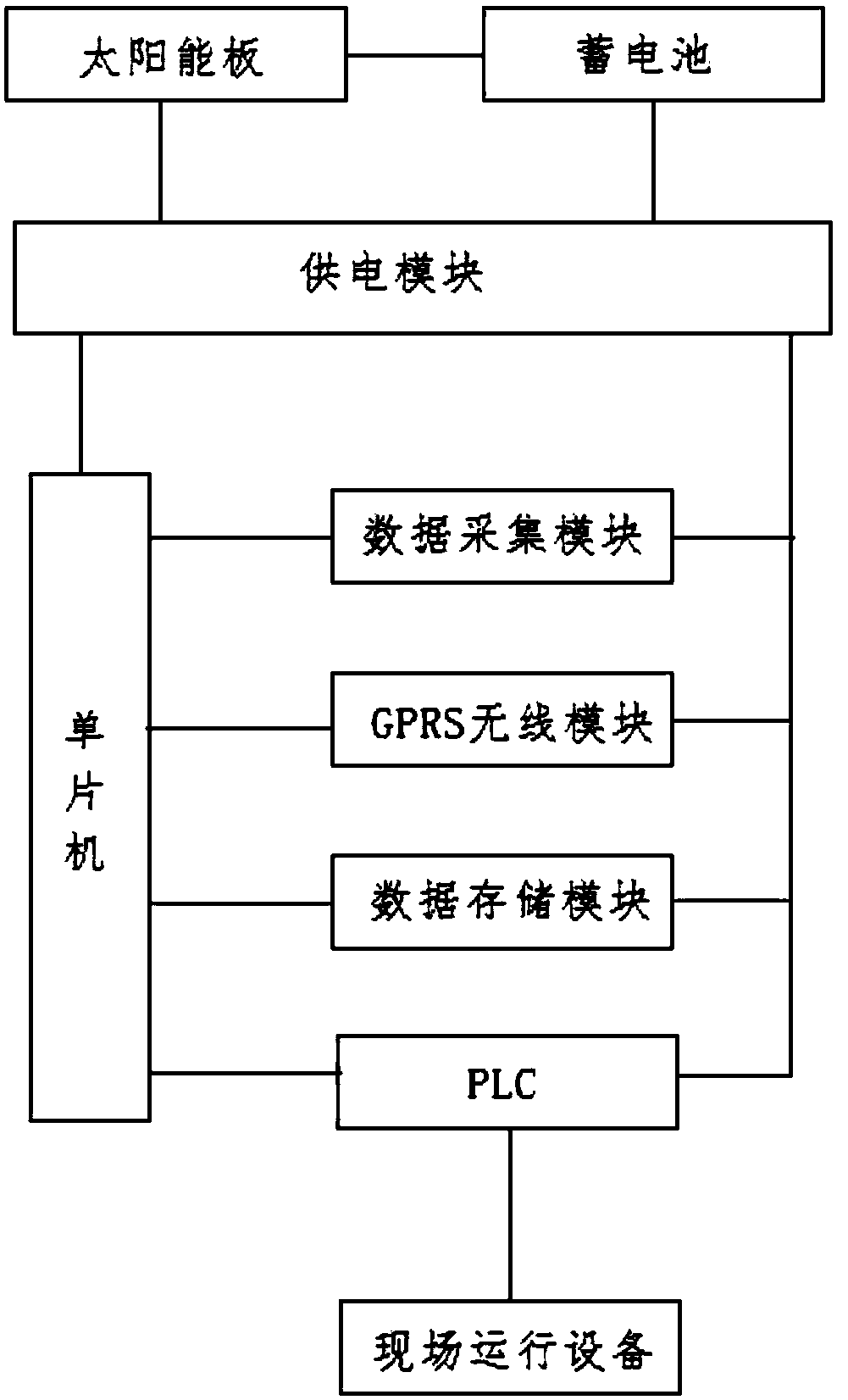

一种用于水处理远程监控平台的现场监测控制装置，包括太阳能板、储 能模块、供电模块、单片机、数据传输模块、PLC、数据采集模块，所述太 阳能板和储能模块相连接，所述太阳能板、储能模块都与供电模块相连接， 所述单片机分别与数据传输模块、PLC、数据采集模块相连接，所述供电模 块与单片机、数据传输模块、PLC、数据采集模块连接供电。
进一步的，还包括数据存储模块，所述数据存储模块连接单片机和供电 模块。
进一步的，所述数据采集模块包括流量传感器、电导传感器、温度传感 器、压力传感器及位于水箱的液位传感器。
进一步的，所述数据传输模块包括GPRS无线模块。
进一步的，所述PLC连接现场运行设备，所述现场运行设备包括现场水 泵及电磁阀。
进一步的，所述单片机为ARM单片机。
进一步的，所述储能模块为蓄电池。
相对于现有技术，本实用新型所述的一种用于水处理远程监控平台的现 场监测控制装置具有以下优势：
(1)通过太阳能板供电和蓄电池储电，彻底解决了现场外接电源不便 的问题，实现对各监测和控制设备的统一不间断供电。Gprs 无线模块通过太阳能板供电和蓄电池储电，解决了现场断电， 无线数据传输中断的问题，使控制人员第一时间可以根据反 馈数据确定故障发生地点及时间。
(2)由于采用GPRS无线传输加太阳能供电的数据通讯方式，控制中心 消除了对有线传输的线缆长度及供电稳定性的依赖。只要在 有GPRS信号的地方均可设置控制中心及数据备份主机。即实 现了异地控制及备份，提高了系统的可控性。
(3)通过单片机整合数据传输模块、PLC、数据采集模块，达到了现场 监测和控制设备的统一管理。
(4)通过设置数据存储模块，实现了数据保存功能，在通信故障的时 候，可保存一定时间天数的应用数据。
