申请日2015.06.16
公开(公告)日2015.10.07
IPC分类号E03F5/08
摘要
本实用新型涉及一种地下雨水/污水管网不良气体的防治设施，其结构包括有：竖直设立于地面上的以及设置在所述空气流动引力筒底部的连通管路，所述空气流动引力筒用于提供不良气体的抽吸力，所述连通管路用于将地下雨水/污水管网直接或间接地与所述空气流动引力筒相连通。本实用新型可在雨水/污水管网内产生负压式的气体强制抽吸作用，形成空气定向强制流动，从而将雨水/污水管网内的不良气体抽吸并排放到高空大气层中，使整个地下雨水/污水管网内不再储存和产生不良气体，并且还消除了雨水/污水管网存在的燃爆安全隐患。

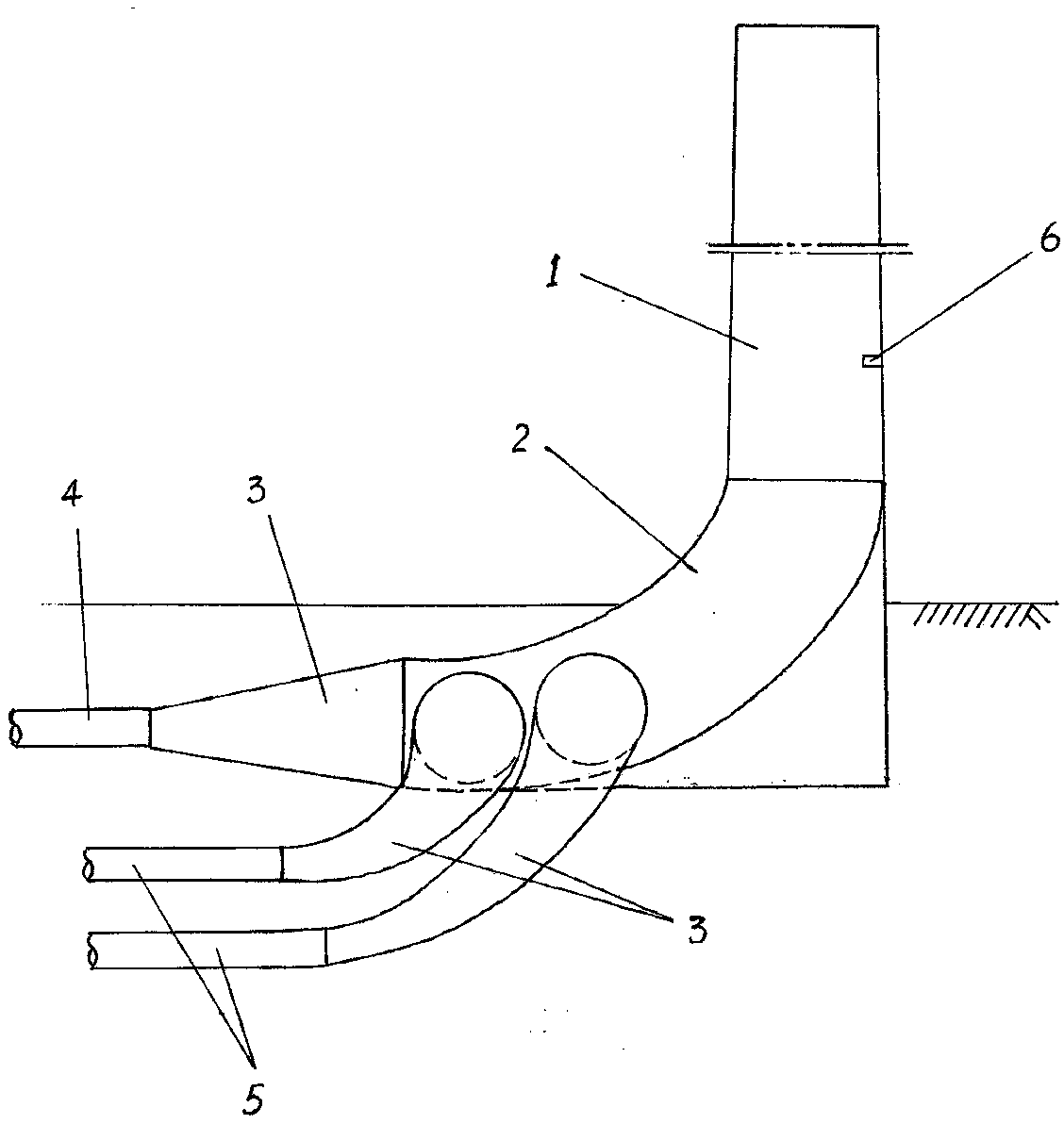

摘要附图
权利要求书
1.一种地下雨水/污水管网不良气体的防治设施，其特征是，包括有：
空气流动引力筒，竖直设立于地面上，用于提供不良气体的抽吸力;以及
连通管路，设置在所述空气流动引力筒的底部，用于将地下雨水/污水管网直接或间接地与所述空气流动引力筒相连通。
2.根据权利要求1所述的地下雨水/污水管网不良气体的防治设施，其特征是，所述空气流动引力筒为锥筒体，所述连通管路为直管体或弯管体，所述连通管路的一端与所述空气流动引力筒的下端相连通，所述连通管路的另一端接有用于连接地下雨水/污水管网的变径连接管。
3.根据权利要求2所述的地下雨水/污水管网不良气体的防治设施，其特征是，在所述连通管路的侧壁上开有若干连接口，在每个所述连接口上接有一根用于连接地下雨水/污水管网的变径连接管。
4.根据权利要求1所述的地下雨水/污水管网不良气体的防治设施，其特征是，所述空气流动引力筒为锥筒体，所述连通管路为若干根变径弯管，所述变径弯管的上端口设置在所述空气流动引力筒的下端口内，所述变径弯管的下端口用于连通地下雨水/污水管网。
5.根据权利要求1、2、3或4所述的地下雨水/污水管网不良气体的防治设施，其特征是，在所述空气流动引力筒的内壁上设置有一个或多个电子点火器。
6.根据权利要求5所述的地下雨水/污水管网不良气体的防治设施，其特征是，多个所述电子点火器的设置高度可以相同或者不同。
说明书
地下雨水/污水管网不良气体的防治设施
技术领域
本实用新型涉及一种地下雨水/污水管网，具体地说是一种地下雨水/污水管网不良气体的防治设施。
背景技术
地下雨水/污水管网是一个城市的污水、雨水的排放系统，是一个城市功能的基本构成要素，也是城市的一个重要组成部分。地下雨水/污水管网的运行情况直接关系到一个城市的生态环境和城市形象，直接影响着城市居民的日常生活。通过地下雨水/污水管网收集的污水，在处理后进行达标排放，可以避免污水的乱排乱放，从而保护城市居民的生存环境和城市居民的身体健康。
地下雨水/污水管网一般包括有主管线、支管线以及连接到每个生活小区、机关、厂矿、写字楼和商业大厦等的微管线，这些主管线、支干线和微管线的并网连接，组成了一个有机联系的雨水/污水管网系统。随着城市建设面积的逐年增大，地下雨水/污水管网的设置面积也就越来越大;而雨水/污水管网内污物的不断沉淀和发酵，在雨水/污水管网内就会积聚越来越多的腐臭、霉变的不良气体，这些不良气体会通过街道两旁的雨水篦子、检查井的井盖甚至每家每户的地漏涌出。这些不良气体既造成了城市空气环境的恶化，还会对人体健康带来不良影响，在浓度超限时甚至还会导致不应有的燃爆事件，对城市居民的生命安全带来严重的安全隐患。
地下雨水/污水管网所产生的大量污浊有害气体一直在产生、一直在散发着，对城市居民是一种隐形伤害和慢性杀手，因为地下雨水/污水管网内污浊的有害气体所导致的伤人事件，以及由于地下雨水/污水管网中不良气体所产生的燃爆事件，都是时有发生的。截止目前，各个城市对于地下雨水/污水管网的不良气体还都没有一种有效的处理手段。
实用新型内容
本实用新型的目就是提供一种地下雨水/污水管网不良气体的防治设施，以解决对雨水/污水管网不良气体缺乏处理手段的问题。
本实用新型是这样实现的：一种地下雨水/污水管网不良气体的防治设施，包括有：
空气流动引力筒，竖直设立于地面上，用于提供不良气体的抽吸力;以及
连通管路，设置在所述空气流动引力筒的底部，用于将地下雨水/污水管网直接或间接地与所述空气流动引力筒相连通。
所述空气流动引力筒为锥筒体，所述连通管路为直管体或弯管体，所述连通管路的一端与所述空气流动引力筒的下端相连通，所述连通管路的另一端接有用于连接地下雨水/污水管网的变径连接管。
在所述连通管路的侧壁上开有若干连接口，在每个所述连接口上接有一根用于连接地下雨水/污水管网的变径连接管。
所述空气流动引力筒为锥筒体，所述连通管路为若干根变径弯管，所述变径弯管的上端口设置在所述空气流动引力筒的下端口内，所述变径弯管的下端口用于连通地下雨水/污水管网。
在所述空气流动引力筒的内壁上设置有一个或多个电子点火器。
多个所述电子点火器的设置高度可以相同或者不同。
本实用新型可与地下雨水/污水管网的主管线、支管线、微管线甚至某个独立区域的地下排污管道相接，同时，将地下雨水/污水管网的主管线、支管线、微管线或者排污管道的远端改造成开放式管道口，这样就可在地下雨水/污水管网的主管线、支管线、微管线或者排污管道内产生负压式的气体强制抽吸作用，从而在整个地下雨水/污水管网内形成气体的定向强制流动，从而将整个城市的地下雨水/污水管网或者某个独立区域的地下管道内的不良气体不断地抽吸出来，再通过空气流动引力筒排放到高空大气层中，最终使整个城市的地下雨水/污水管网内不再储存和产生各种有毒有害的不良气体，洁净城镇居民的生存环境。
本实用新型投资少，见效快，永久性，无运行成本和费用，对改善城市空气质量、改善城市居民生存环境有着积极的促进作用，可大大减少城市居民的呼吸系统疾病，消除不利气体导致的安全隐患，对城市文明也可起到良好的推进作用。本实用新型从根源上解决了地下雨水/污水管网不良气体引发的各种问题，开创了利用空气流动方法治理地下雨水/污水管网不良气体的方法和理念。
