申请日2015.07.26
公开(公告)日2015.12.23
IPC分类号C02F9/14
摘要
本实用新型提供一种MBR膜技术污水深度处理设备，所述MBR膜技术污水深度处理设备包括：水箱和底座;水箱内分为：膜生物反应区、臭氧氧化区、清水区和设备区，所述膜生物反应区与所述臭氧氧化区连通，所述臭氧氧化区与所述清水区连通;所述膜生物反应区设置有MBR平板膜组件，在所述MBR平板膜组件下设置有微流曝气器，所述微流曝气器与所述设备区的鼓风机连通;所述臭氧氧化区设置有臭氧曝气器，在所述设备区设置有臭氧发生器，所述臭氧发生器与所述臭氧曝气器连通。本实用新型提供的MBR膜技术污水深度处理设备，处理污水水质符合标准要求。
权利要求书
1.一种MBR膜技术污水深度处理设备，其特征在于，所述MBR膜技术污水深度处理设备包括：水箱和底座;水箱内分为：膜生物反应区、臭氧氧化区、清水区和设备区，所述膜生物反应区与所述臭氧氧化区连通，所述臭氧氧化区与所述清水区连通;所述膜生物反应区设置有MBR平板膜组件，在所述MBR平板膜组件下设置有微流曝气器，所述微流曝气器与所述设备区的鼓风机连通;所述臭氧氧化区设置有臭氧曝气器，在所述设备区设置有臭氧发生器，所述臭氧发生器与所述臭氧曝气器连通。
2.根据权利要求1所述的MBR膜技术污水深度处理设备，其特征在于，所述MBR平板膜组件的MBR平板膜为微滤膜，孔径为0.1—1μm。
3.根据权利要求1或2所述的MBR膜技术污水深度处理设备，其特征在于，所述设备区进水口、所述膜生物反应区与所述臭氧氧化区接口、所述臭氧氧化区与所述清水区接口处于同一高度。
4.根据权利要求3所述的MBR膜技术污水深度处理设备，其特征在于，所述设备区设置有门体。
5.根据权利要求4所述的MBR膜技术污水深度处理设备，其特征在于，所述设备区设置有消音设备。
说明书
一种MBR膜技术污水深度处理设备
技术领域
本实用新型涉及一种MBR膜技术污水深度处理设备。
背景技术
现有技术中应用于污水处理的一体化设备，一般采用厌氧生化、缺氧生化、好氧生化等工艺处理;由于其结构简单、价格低廉等优点，得到市场认可。但是，由于在结构设计上池体尺寸较小及国家标准要求较低，出水水质并不能达到现有标准的要求，而且污水中的有机物、悬浮物及氨氮去除率较低，导致水体黑臭或溶解氧浓度过低。
发明内容
本实用新型的目的是提供一种MBR膜技术污水深度处理设备，和现有技术污水处理设备联合处理污水，水质符合标准要求。
为了解决上述技术问题，本实用新型提供MBR膜技术污水深度处理设备是这样实现的：

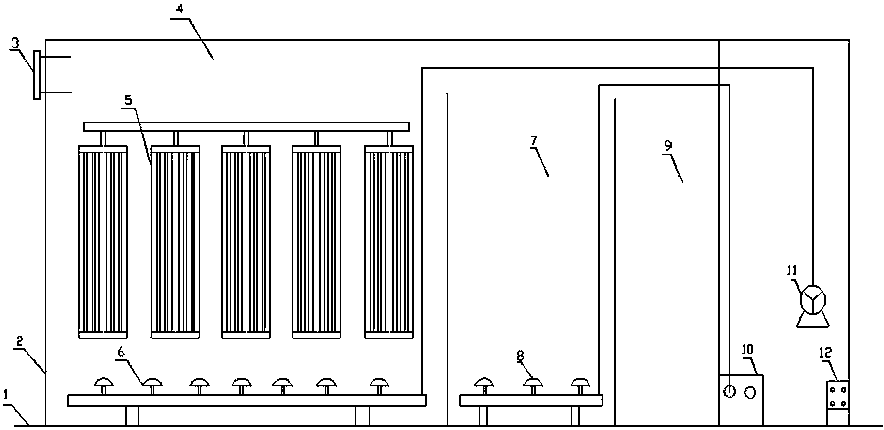

一种MBR膜技术污水深度处理设备，所述MBR膜技术污水深度处理设备包括：水箱和底座;水箱内分为：膜生物反应区、臭氧氧化区、清水区和设备区，所述膜生物反应区与所述臭氧氧化区连通，所述臭氧氧化区与所述清水区连通;所述膜生物反应区设置有MBR平板膜组件，在所述MBR平板膜组件下设置有微流曝气器，所述微流曝气器与所述设备区的鼓风机连通;所述臭氧氧化区设置有臭氧曝气器，在所述设备区设置有臭氧发生器，所述臭氧发生器与所述臭氧曝气器连通。
可选的，所述MBR平板膜组件的MBR平板膜为微滤膜，孔径为0.1—1μm。
可选的，所述设备区进水口、所述膜生物反应区与所述臭氧氧化区接口、所述臭氧氧化区与所述清水区接口处于同一高度。
可选的，所述设备区设置有门体。
可选的，所述设备区设置有消音设备。
本实用新型提供的MBR膜技术污水深度处理设备，使用现有技术的污水处理设备对污水进行处理后，再使用本实用新型提供的MBR膜技术污水深度处理设备，MBR平板膜组件和臭氧氧化区结合再次进行去污，去污水质符合A级标准要求。
进一步的，本实用新型提供的MBR膜技术污水深度处理设备，MBR平板膜为微滤膜，过滤去污效果更好。
进一步的，本实用新型提供的MBR膜技术污水深度处理设备，备区进水口、所述膜生物反应区与所述臭氧氧化区接口、所述臭氧氧化区与所述清水区接口处于同一高度，不需要设置水泵、污泥泵，降低设备功率。
