申请日2015.06.19
公开(公告)日2016.01.20
IPC分类号C02F11/14
摘要
本实用新型涉及公开了一种离心式污泥脱水系统，包括污泥浓缩池、自动加药装置、管道混合器、离心式污泥浓水脱水机，其特征是上述污泥浓缩池通过污泥输送管道和管道混合器连通，自动加药装置通过输药管道和管道混合器连通，管道混合器和离心式污泥浓水脱水机连通，所述离心式污泥浓水脱水机的下部设置有渗液出口和泥饼出口，所述污泥输送管道上设置有污泥提升螺旋泵，所述自动加药装置包括药罐和计量泵，所述污泥浓缩池中心设有污泥进入管，上端设有溢流槽。本实用新型所述的离心式污泥脱水系统，污泥浓缩效果佳，能耗小，成本低，操作简单，维护方便。

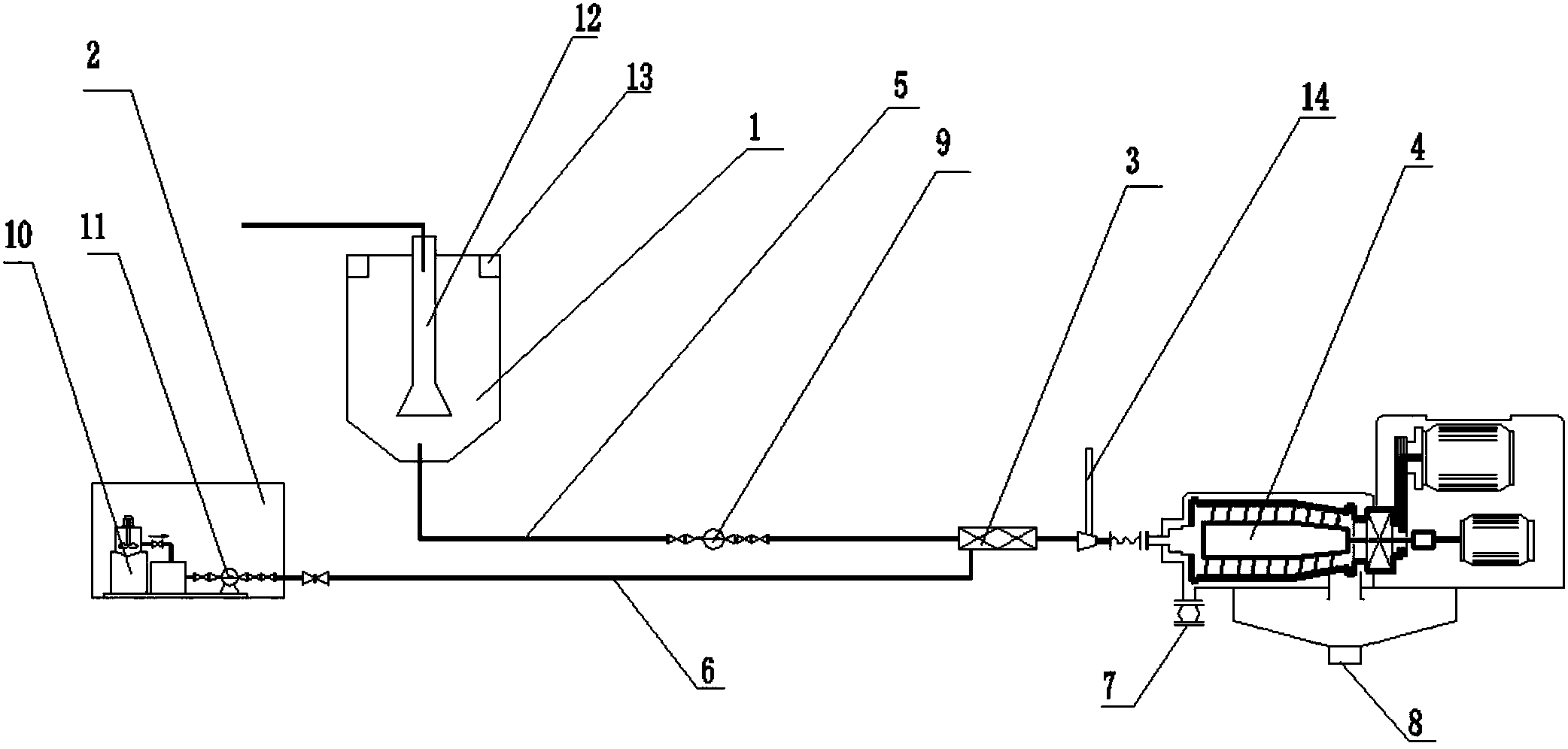

摘要附图
权利要求书
1.一种离心式污泥脱水系统，包括污泥浓缩池(1)、自动加药装置(2)、管道混合器(3)、离心式污泥浓水脱水机(4)，其特征是上述污泥浓缩池(1)通过污泥输送管道(5)和管道混合器(3)连通，自动加药装置(2)通过输药管道(6)和管道混合器(3)连通，管道混合器(3)和离心式污泥浓水脱水机(4)连通，所述离心式污泥浓水脱水机(4)的下部设置有渗液出口(7)和泥饼出口(8)，所述污泥输送管道(5)上设置有污泥提升螺旋泵(9)，所述自动加药装置(2)包括药罐(10)和计量泵(11)，所述污泥浓缩池(1)中心设有污泥进入管(12)，上端设有溢流槽(13)。
2.根据权利要求1所述的离心式污泥脱水系统，其特征是所述污泥进入管(12)的底端为喇叭形。
3.根据权利要求1所述的离心式污泥脱水系统，其特征是所述离心式污泥浓水脱水机(4)的前端设置有污泥浓度调节水管(14)。
说明书
一种离心式污泥脱水系统
技术领域
本实用新型涉及污泥处理领域，尤其涉及一种离心式污泥脱水系统。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。离心脱水机主要由转载和带空心转轴的螺旋输送器组成，污泥由空心转轴送入转筒后，在高速旋转产生的离心力作用下，立即被甩人转毂腔内。固体层的污泥在螺旋输送器的缓慢推动下，被输送到转载的锥端，经转载周围的出口连续排出，液体则由堰四溢流排至转载外，汇集后排出脱水机。目前很多企业生产的离心脱水机能耗大，脱水效率低，机器运行成本高。
发明内容
发明目的：本实用新型的目的在于针对现有技术的不足，提供一种高效节能的离心式污泥脱水系统。
技术方案：一种离心式污泥脱水系统，包括污泥浓缩池、自动加药装置、管道混合器、离心式污泥浓水脱水机，其特征是上述污泥浓缩池通过污泥输送管道和管道混合器连通，自动加药装置通过输药管道和管道混合器连通，管道混合器和离心式污泥浓水脱水机连通，所述离心式污泥浓水脱水机的下部设置有渗液出口和泥饼出口，所述污泥输送管道上设置有污泥提升螺旋泵，所述自动加药装置包括药罐和计量泵，所述污泥浓缩池中心设有污泥进入管，上端设有溢流槽。
为了更便于污泥进入污泥浓缩池，所述污泥进入管的底端为喇叭形。
为了调节污泥进入离心式污泥浓水脱水机的浓度，所述离心式污泥浓水脱水机的前端设置有污泥浓度调节水管。
有益效果：本实用新型所述的离心式污泥脱水系统，污泥浓缩效果佳，能耗小，成本低，操作简单，维护方便。
