申请日2015.07.17
公开(公告)日2015.12.16
IPC分类号C02F9/14
摘要
本实用新型公开一种胶囊式SBR污水处理设备，包括调节池、设备间和SBR处理池;所述调节池与设备间之间设有隔断，设备间与SBR处理池之间设有隔断;所述调节池设有污水流入的格栅井，调节池内设有进水提升泵;所述调节池内的污水经提升泵进入到SBR处理池内;所述设备间内设有鼓风机、出水提升泵、污泥泵;所述SBR处理池内设有曝气装置;所述设备间内的鼓风机与SBR处理池内的曝气装置连接;所述设备间内的出水提升泵和污泥泵与SBR处理池连接。所述设备间内还设有排污泵，排出设备间内的污水。本实用新型工艺流程短，占地面积小，建设费用低，比传统处理方式占地减少30%,投资节省20%--40%。先进成熟的地埋式SBR工艺，其抗冲击负荷好、不易发生污泥膨胀，动能消耗少。
权利要求书

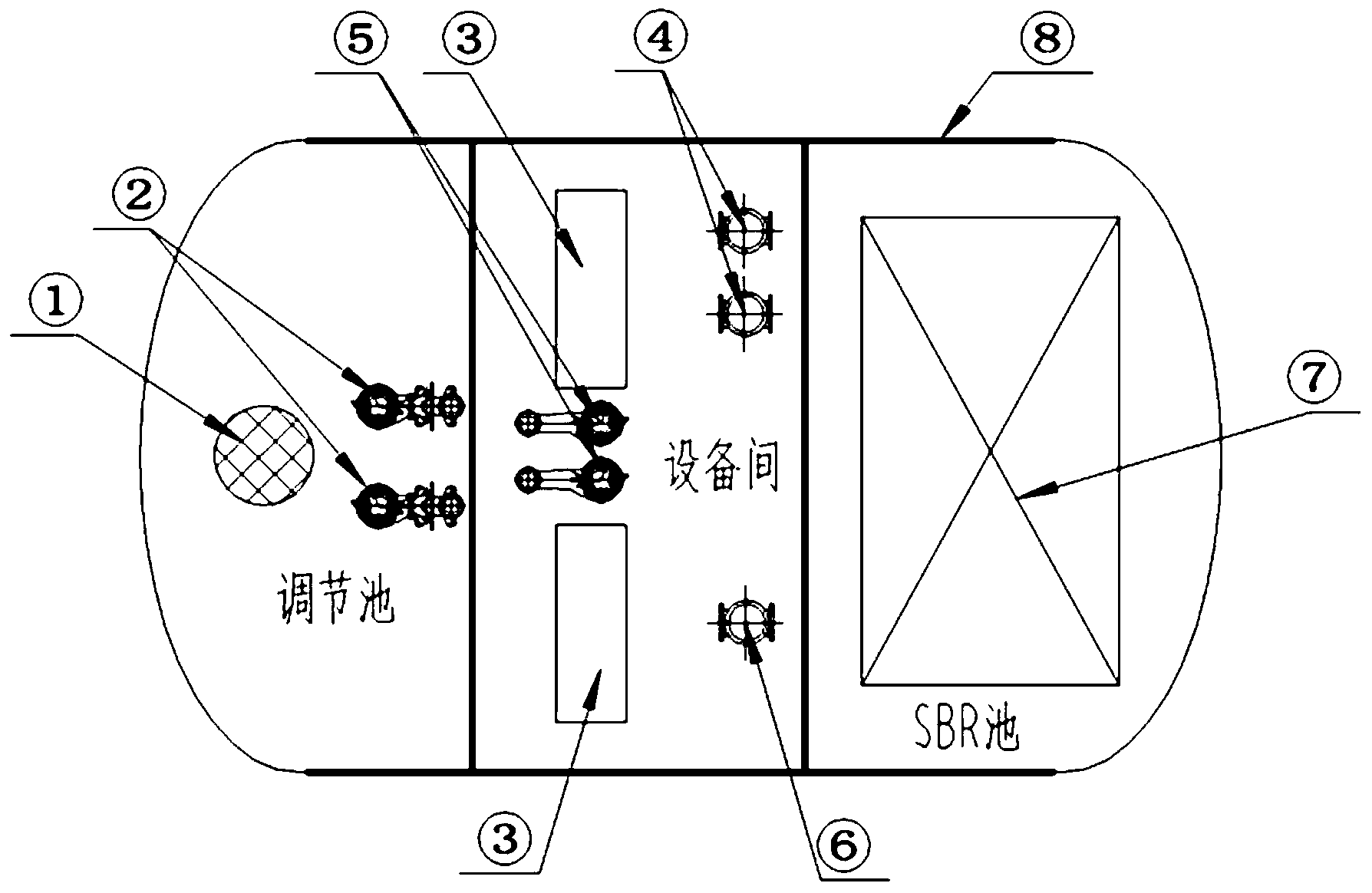

1.一种胶囊式SBR污水处理设备，其特征在于：
包括：调节池、设备间和SBR处理池;
所述调节池与设备间之间设有隔断，设备间与SBR处理池之间设有隔断;
所述调节池设有污水流入的格栅井(1)，调节池内设有进水提升泵(2);
所述调节池内的污水经提升泵(2)进入到SBR处理池内;
所述设备间内设有鼓风机(3)、出水提升泵(4)、污泥泵(6);
所述SBR处理池内设有曝气装置(7);
所述设备间内的鼓风机(3)与SBR处理池内的曝气装置(7)连接;
所述设备间内的出水提升泵(4)和污泥泵(6)与SBR处理池连接。
2.根据权利要求1所述的一种胶囊式SBR污水处理设备，其特征在于： 所述设备间内还设有排污泵(5)，排出设备间内的污水。
3.根据权利要求1所述的一种胶囊式SBR污水处理设备，其特征在于： 所述格栅井(1)设有筛网过滤结构。
4.根据权利要求1所述的一种胶囊式SBR污水处理设备，其特征在于： 所述调节池内设有两台进水提升泵(2)。
5.根据权利要求1所述的一种胶囊式SBR污水处理设备，其特征在于： 所述污水经提升泵(2)、排污泵(5)采用潜水泵。
6.根据权利要求1所述的一种胶囊式SBR污水处理设备，其特征在于： 所述调节池、设备间和SBR处理池两侧设有加强筋(8)。
说明书
胶囊式SBR污水处理设备
技术领域
本发明属于环境工程污水处理领域，具体是一种胶囊式SBR污水处理 设备。
背景技术
常规污水处理设备具有土建耗资大，设备成本高等缺点;一些小型一 体化污水处理设备制作复杂，安装不方便，处理效果一般。
实用新型内容
为解决现有技术中的问题，本实用新型目的是提供一种简单、可靠、 出水稳定的胶囊式SBR污水处理设备。
为实现本实用新型的目的所采用的技术方案是：
一种胶囊式SBR污水处理设备，包括调节池、设备间和SBR处理池; 所述调节池与设备间之间设有隔断，设备间与SBR处理池之间设有隔断; 所述调节池设有污水流入的格栅井，调节池内设有进水提升泵;所述调节 池内的污水经提升泵进入到SBR处理池内;所述设备间内设有鼓风机、出 水提升泵、污泥泵;所述SBR处理池内设有曝气装置;所述设备间内的鼓 风机与SBR处理池内的曝气装置连接;所述设备间内的出水提升泵和污泥 泵与SBR处理池连接。所述设备间内还设有排污泵，排出设备间内的污水。
本实用新型的有益效果是：
1、工艺流程短，占地面积小，建设费用低，比传统处理方式占地可 减少30%,投资节省20%--40%。
2、先进成熟的地埋式SBR工艺，其抗冲击负荷好、不易发生污泥膨胀、 不需要二次沉淀池，动能消耗少、出水稳定。
3、设备机房至于地下，同时选用了低噪声鼓风机和微孔曝气系统，不 仅具有传氧效率高、节省动能的特点，也减轻了系统的噪音污染。
4、采用先进的控制系统使管理简单、运行可靠;污水处理设备种类和 数量较少，控制系统比较完整。
5、不产生二次污染。
6、制作安装方便，设备两端封头采用现成设备，可明显减小施工周期， 且设备体积小，便于运输。
7、根据不同污水量，可增加或缩小调节池及SBR池容积以达到标准处 理量。可以灵活适应水质的变动;具有耐冲击负荷和反应推动力大;能够 有效地抑制污泥膨胀的发生。
