申请日2015.09.01
公开(公告)日2015.12.16
IPC分类号F23G7/00
摘要
本发明公开了一种送料风干化污泥入炉输送装置及其入炉输送控制方法，属于污泥入炉输送技术领域，污泥不会在入炉输送装置的管路中形成污泥搭桥，污泥不会堵塞入炉输送装置的管路，污泥仓中的污泥能顺利的输送到燃烧炉中。本发明先对污泥进行压紧得到一号压紧污泥块，然后从一号压紧污泥块上裁切下裁切污泥块，再对裁切污泥块进行压紧后得到二号压紧污泥块，最后通过高压推力气压和围墙保护气流筒共同把二号压紧污泥块投送到燃烧炉中。污泥不会在入炉输送装置的管路中形成污泥搭桥，污泥不会堵塞入炉输送装置的管路，污泥仓中的污泥能顺利的输送到燃烧炉中。

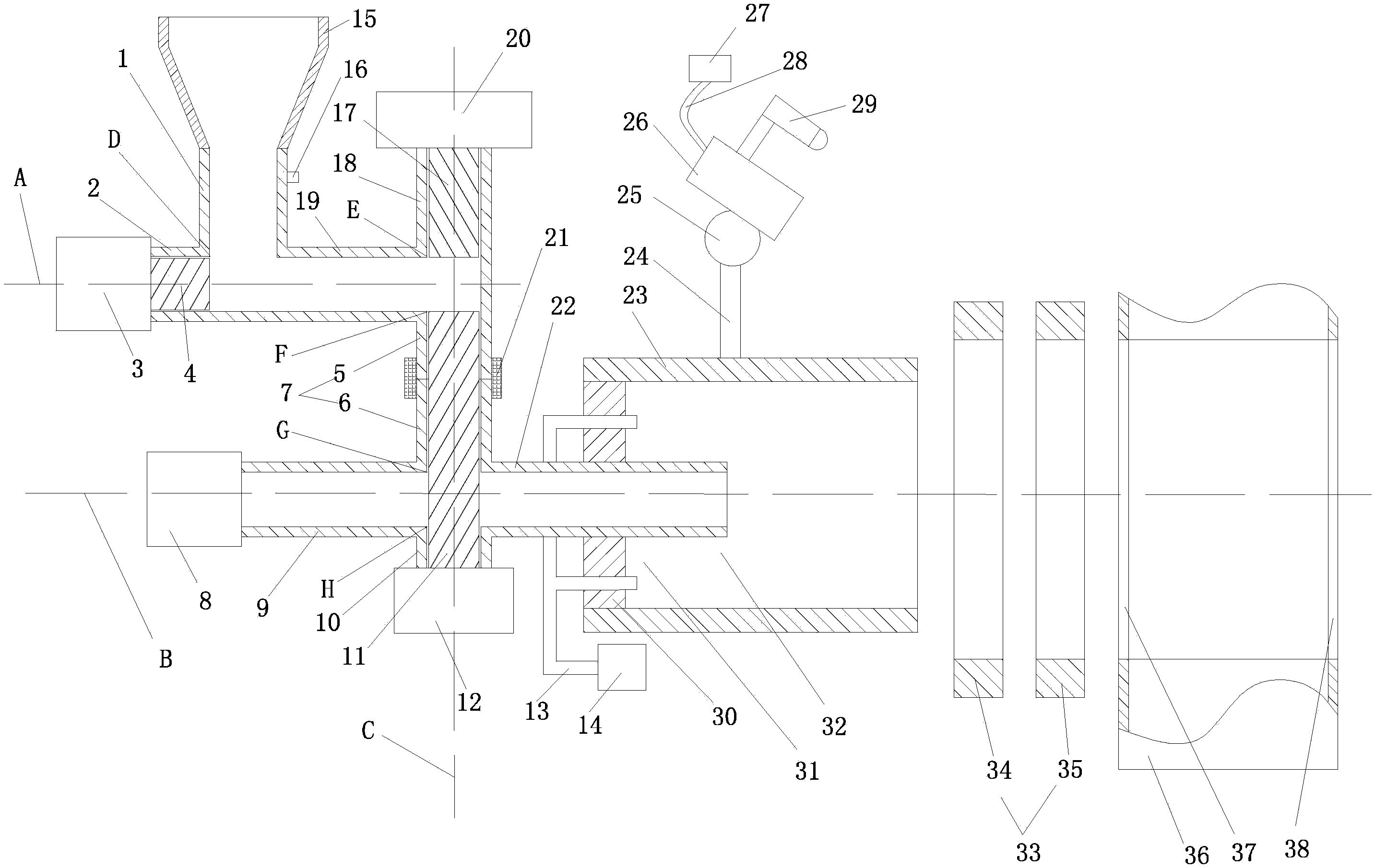

摘要附图
权利要求书
1.送料风干化污泥入炉输送装置，其特征在于，包括控制器和设有电磁阀的一 号管，还包括二号管、三号管、四号管、五号管、六号管、七号管和八号管;一号管 的下端、二号管的右端和三号管的左端分别相互连通连接在一起，三号管的右端、四 号管的下端和五号管的上端分别相互连通连接在一起，五号管的下端、六号管的右端、 七号管的上端和八号管的左端分别相互连通连接在一起;所述二号管的管心线与三号 管的管心线落在同一条水平直线A上;所述四号管的管心线、五号管的管心线和七号 管的管心线均落在同一条竖直直线B上;所述六号管的管心线与八号管的管心线落在 同一条水平直线C上;在二号管的左端设有一号气缸，在二号管内密闭滑动设有与一 号气缸的伸缩杆连接的一号活塞;在四号管的上端设有二号气缸，在四号管内密闭滑 动设有与二号气缸的伸缩杆连接的二号活塞;在七号管的下端设有三号气缸，在七号 管内密闭滑动设有与三号气缸的伸缩杆连接的三号活塞;在六号管的左端设有能朝六 号管内提供高压推力气压的气压推力投送器;在八号管的外管壁上密封套紧连接有连 接圈，在连接圈的外圈壁上密封套紧连接有九号管，所述九号管的管心线落在所述水 平直线C上，所述九号管的右端口到五号管的距离大于八号管的右端口到五号管的距 离;从而在九号管的内管壁和八号管的外管壁之间形成右端为环形口的环形腔;一台 一号气泵的输出管与所述环形腔相连通;所述电磁阀的控制端、一号气缸的控制端、 二号气缸的控制端、三号气缸的控制端、气压推力投送器的控制端和一号气泵的控制 端分别与控制器电连接。
2.根据权利要求1所述的送料风干化污泥入炉输送装置，其特征在于，还包括 转动连通器，转动连通器包括上连通口和与所述上连通口相连通的下连通口，下连通 口与上连通口正对布置;所述五号管包括上段管和下段管，所述上段管的下端口对接 连接在所述转动连通器的上连通口上，所述下段管的上端口对接连接在所述转动连通 器的下连通口上;转动连通器的控制端与控制器电连接。
3.根据权利要求1所述的送料风干化污泥入炉输送装置，其特征在于，在九号 管的上表面上朝上设有支撑杆，在支撑杆上设有能上下转动的上下转动机构，在上下 转动机构上设有击落喷气口朝右下方布置的击落喷气头，所述击落喷气头的击落喷气 口呈向下弯折的半圆弧状，所述击落喷气口的竖直中心线与九号管的右端口的竖直中 心线在同一个竖直面内;一台二号气泵的出气软管与所述击落喷气头相连通;所述上 下转动机构的控制端和二号气泵的控制端分别与控制器电连接。
4.根据权利要求3所述的送料风干化污泥入炉输送装置，其特征在于，在击落 喷气头的上表面上设有与控制器电连接的摄像头。
5.根据权利要求1所述的送料风干化污泥入炉输送装置，其特征在于，在所述 九号管的右端口正前方设置有前无叶风扇，所述前无叶风扇的控制端与控制器电连 接，所述前无叶风扇的引入气流进风孔端朝向所述九号管的右端口布置，所述前无叶 风扇的风孔圈的内圈直径大于所述九号管的外管直径。
6.一种适用于权利要求1所述的送料风干化污泥入炉输送装置的入炉输送控制 方法，其特征在于，入炉输送控制方法包括如下步骤：
(6-1)将污泥入炉输送装置的一号管连接到污泥仓出料口上，将污泥入炉输送 装置的九号管右端口间隔设定距离与燃烧炉的炉进料孔正对布置;并分别设置一号活 塞的右端部、二号活塞的下端部和三号活塞的上端部的初始位置处;
(6-2)在控制器的控制下，打开电磁阀，并用一号活塞的右端部对进入到三号 管中的污泥进行压紧后得到一号压紧污泥块;
(6-3)用二号活塞的下端部把位于二号活塞的下端部正下方的一号压紧污泥块 进行裁切得到裁切污泥块;
(6-4)用二号活塞的下端和三号活塞的上端在五号管的管腔内对裁切污泥块进 行压紧后得到二号压紧污泥块;
(6-5)将二号压紧污泥块推入到所述六号管的右端口;
(6-6)让环形口喷射出横截面呈圆筒状的围墙保护气流筒;
(6-7)在围墙保护气流筒的保护下，气压推力投送器启动将二号压紧污泥块推 出投入到燃烧炉中;
(6-8)在控制器的控制下分别让一号活塞的右端部、二号活塞的下端部和三号 活塞的上端部复位到初始位置处;
(6-9)，至此，污泥入炉输送装置完成一次污泥从污泥仓到燃烧炉的污泥输送 作业;若重复步骤(6-2)至步骤(6-8)，污泥入炉输送装置即可实现对污泥从污泥 仓到燃烧炉的污泥输送作业直至污泥输送作业结束。
说明书
送料风干化污泥入炉输送装置及其入炉输送控制方法
技术领域
本发明涉及污泥入炉输送技术领域，具体涉及一种送料风干化污泥入炉输送装置及其入 炉输送控制方法。
背景技术
现有的污泥焚烧技术中，污泥都是通过污泥入炉输送管路输送到燃烧炉的。由于污泥中 一般都含有水份，含有水分的污泥易在污泥入炉输送管路中形成搭桥。所以现有的污泥入炉 输送管路存在污泥搭桥的堵塞现象，导致污泥仓中的污泥不能顺利的输送到燃烧炉中。
本发明是为了解决现有污泥入炉输送管路存在污泥搭桥的堵塞现象，导致污泥仓中的污 泥不能顺利的输送到燃烧炉中的不足，提供一种污泥不会在污泥入炉输送装置的管路中形成 污泥搭桥，污泥不会堵塞污泥入炉输送装置的管路，污泥仓中的污泥能顺利的输送到燃烧炉 中的送料风干化污泥入炉输送装置及其入炉输送控制方法。
以上技术问题是通过下列技术方案解决的：
送料风干化污泥入炉输送装置，包括控制器和设有电磁阀的一号管，还包括二号管、三 号管、四号管、五号管、六号管、七号管和八号管;一号管的下端、二号管的右端和三号管 的左端分别相互连通连接在一起，三号管的右端、四号管的下端和五号管的上端分别相互连 通连接在一起，五号管的下端、六号管的右端、七号管的上端和八号管的左端分别相互连通 连接在一起;所述二号管的管心线与三号管的管心线落在同一条水平直线A上;所述四号管 的管心线、五号管的管心线和七号管的管心线均落在同一条竖直直线B上;所述六号管的管 心线与八号管的管心线落在同一条水平直线C上;在二号管的左端设有一号气缸，在二号管 内密闭滑动设有与一号气缸的伸缩杆连接的一号活塞;在四号管的上端设有二号气缸，在四 号管内密闭滑动设有与二号气缸的伸缩杆连接的二号活塞;在七号管的下端设有三号气缸， 在七号管内密闭滑动设有与三号气缸的伸缩杆连接的三号活塞;在六号管的左端设有能朝六 号管内提供高压推力气压的气压推力投送器;在八号管的外管壁上密封套紧连接有连接圈， 在连接圈的外圈壁上密封套紧连接有九号管，所述九号管的管心线落在所述水平直线C上， 所述九号管的右端口到五号管的距离大于八号管的右端口到五号管的距离;从而在九号管的 内管壁和八号管的外管壁之间形成右端为环形口的环形腔;一台一号气泵的输出管与所述环 形腔相连通;所述电磁阀的控制端、一号气缸的控制端、二号气缸的控制端、三号气缸的控 制端、气压推力投送器的控制端和一号气泵的控制端分别与控制器电连接。
本方案先对污泥进行压紧得到一号压紧污泥块，然后从一号压紧污泥块上裁切下裁切污 泥块，再对裁切污泥块进行压紧后得到二号压紧污泥块，最后通过高压推力气压和围墙保护 气流筒共同把二号压紧污泥块投送到燃烧炉中。本方案污泥不会在污泥入炉输送装置的管路 中形成污泥搭桥，污泥不会堵塞污泥入炉输送装置的管路，污泥仓中的污泥能顺利的输送到 燃烧炉中。
作为优选，还包括转动连通器，转动连通器包括上连通口和与所述上连通口相连通的下 连通口，下连通口与上连通口正对布置;所述五号管包括上段管和下段管，所述上段管的下 端口对接连接在所述转动连通器的上连通口上，所述下段管的上端口对接连接在所述转动连 通器的下连通口上;转动连通器的控制端与控制器电连接。
通过转动连通器能够左右转动五号管的下段管，五号管的下段管带动九号管的右端口也 左右转动，从而能够让污泥入炉输送装置的九号管把二号压紧污泥块投入到燃烧炉中的不同 位置，这样投入到燃烧炉中的二号压紧污泥块就不会落入到同一个地方，若干二号压紧污泥 块在燃烧炉中呈面状铺开，增加了二号压紧污泥块在燃烧炉中的面积，从而增加了二号压紧 污泥块在燃烧炉中的燃烧效果。
作为优选，在九号管的上表面上朝上设有支撑杆，在支撑杆上设有能上下转动的上下转 动机构，在上下转动机构上设有击落喷气口朝右下方布置的击落喷气头，所述击落喷气头的 击落喷气口呈向下弯折的半圆弧状，所述击落喷气口的竖直中心线与九号管的右端口的竖直 中心线在同一个竖直面内;一台二号气泵的出气软管与所述击落喷气头相连通;所述上下转 动机构的控制端和二号气泵的控制端分别与控制器电连接。击落喷气头朝右下方吹出击落气 流，击落气流与围墙保护气流筒相交叉，强迫进入燃烧炉内的二号压紧污泥块尽快下落到燃 烧炉中。击落气流可间隙性喷射出来，击落气流只要能在二号压紧污泥块到达燃烧炉的炉进 料孔后能够将该二号压紧污泥块击落到燃烧炉中即可。在二号压紧污泥块从H处投入到燃烧 炉的过程中会从其上脱落一些污泥碎块。击落气流保证了污泥碎块也能及时落入燃烧炉中， 避免了污泥碎块飞溅到燃烧炉外。
作为优选，在击落喷气头的上表面上设有与控制器电连接的摄像头。摄像头便于远距离 实时监控二号压紧污泥块的投入情况，使用方便简单。
作为优选，在所述九号管的右端口正前方设置有前无叶风扇，所述前无叶风扇的控制端 与控制器电连接，所述前无叶风扇的引入气流进风孔端朝向所述九号管的右端口布置，所述 前无叶风扇的风孔圈的内圈直径大于所述九号管的外管直径。
前无叶风扇产生的风扇气流增强了九号管的右端口到燃烧炉的投入输送距离的风力输送 能力，能够将重量更大的二号压紧污泥块投入到燃烧炉中，并且若在九号管的右端口和燃烧 炉的炉进料孔之间的空间中布置若干个前无叶风扇，不仅能够大大提高风力输送能力，而且 还使得九号管以及九号管上的设备远离高温的燃烧炉，隔热效果更好，设置在九号管上的设 备使用寿命更长。
一种适用于送料风干化污泥入炉输送装置的入炉输送控制方法，入炉输送控制方法包括 如下步骤：
步骤(6-1)将污泥入炉输送装置的一号管连接到污泥仓出料口上，将污泥入炉输送装置 的九号管右端口间隔设定距离与燃烧炉的炉进料孔正对布置;
并分别设置一号活塞的右端部、二号活塞的下端部和三号活塞的上端部的初始位置处;
步骤(6-2)在控制器的控制下，打开电磁阀，并用一号活塞的右端部对进入到三号管中 的污泥进行压紧后得到一号压紧污泥块;
步骤(6-3)用二号活塞的下端部把位于二号活塞的下端部正下方的一号压紧污泥块进行 裁切得到裁切污泥块;
步骤(6-4)用二号活塞的下端和三号活塞的上端在五号管的管腔内对裁切污泥块进行压 紧后得到二号压紧污泥块;
步骤(6-5)将二号压紧污泥块推入到所述六号管的右端口;
步骤(6-6)让环形口喷射出横截面呈圆筒状的围墙保护气流筒;
步骤(6-7)在围墙保护气流筒的保护下，气压推力投送器启动将二号压紧污泥块推出投 入到燃烧炉中;
步骤(6-8)在控制器的控制下分别让一号活塞的右端部、二号活塞的下端部和三号活塞 的上端部复位到初始位置处;
步骤(6-9)，至此，污泥入炉输送装置完成一次污泥从污泥仓到燃烧炉的污泥输送作业; 若重复步骤(6-2)至步骤(6-8)，污泥入炉输送装置即可实现对污泥从污泥仓到燃烧炉的污 泥输送作业直至污泥输送作业结束。
本发明能够达到如下效果：
本发明的送料风干化污泥入炉输送装置及其入炉输送控制方法，先对污泥进行压紧得到 一号压紧污泥块，然后从一号压紧污泥块上裁切下裁切污泥块，再对裁切污泥块进行压紧后 得到二号压紧污泥块，最后通过高压推力气压和围墙保护气流筒共同把二号压紧污泥块投送 到燃烧炉中。本发明使污泥不会在污泥入炉输送装置的管路中形成污泥搭桥，污泥不会堵塞 污泥入炉输送装置的管路，污泥仓中的污泥能顺利的输送到燃烧炉中。
