申请日2015.07.19
公开(公告)日2016.01.20
IPC分类号C02F9/04; C02F103/42
摘要
本实用新型公开了一种游泳池循环水处理设备，包括通过管道依次相连的预处理装置和深度处理装置，其特征在于：所述的深度处理装置包括依次连接的纳滤装置、双重消毒池、中间水池、加热装置，所述的双重消毒池的产水出口通过管道连接到中间水池，再经加热装置加温后回到游泳池，所述纳滤装置中的纳滤膜孔径为1.5-2nm。本实用新型所述的游泳池循环水处理设备能有效除去游泳池污水中毛发、微小颗粒物、部分可溶的污染物、绝大部分细菌等有害物质，有效净化游泳池循环水，使得处理后的水可以回用于游泳池，具有消毒能力强、出水水质好、结构紧凑等优点。
权利要求书
1.一种游泳池循环水处理设备，包括通过管道依次相连的预处理装置和深度处理装置，其特征在于：所述的深度处理装置包括依次连接的纳滤装置、双重消毒池、中间水池、加热装置，所述的双重消毒池的产水出口通过管道连接到中间水池，再经加热装置加温后回到游泳池，所述纳滤装置中的纳滤膜孔径为1.5-2nm。
2.根据权利要求1所述的游泳池循环水处理设备，其特征在于：所述的预处理装置包括收集池。
3.根据权利要求2所述的游泳池循环水处理设备，其特征在于：所述的预处理装置还包括毛发聚集器。
4.根据权利要求3所述的游泳池循环水处理设备，其特征在于：所述的预处理装置还包括加药池，所加药物为混凝剂碱式氯化铝。
5.根据权利要求1所述的游泳池循环水处理设备，其特征在于：所述的纳滤装置为陶瓷纳滤膜过滤装置。
6.根据权利要求1所述的游泳池循环水处理设备，其特征在于：所述的纳滤装置为高分子有机纳滤膜过滤装置。
7.根据权利要求1所述的游泳池循环水处理设备，其特征在于：所述的双重消毒池为臭氧和次氯酸钠双重消毒池。
8.根据权利要求1所述的游泳池循环水处理设备，其特征在于：还包括一水泵，所述的预处理装置出水通过水泵进入深度处理装置。
说明书
一种游泳池循环水处理设备
技术领域
本实用新型涉及水处理领域，特别涉及一种游泳池循环水处理设备。
背景技术
游泳池是公共场所，来往人员众多，污染物的来源与种类也多种多样。游泳池污染物的来源：人体脏物、细菌、病毒、尿素等;皮屑、发屑;化妆品(如唇膏、润肤液、指甲油、防晒霜等);人体分泌物：油脂、汗液、口鼻腔分泌物;外来物：尘土、树叶、小虫;池内滋生的菌类和藻类;平衡水箱、均衡水箱、过滤介质、管阀内壁的生物膜所产生的污染。人们游泳时都穿着较少，池水要直接接触人体皮肤，必须清洁干净以保障人群的身体健康，所以需要对游泳池的循环水进行有效的净化处理。
发明内容
本实用新型的目的在于提供一种游泳池循环水处理设备，能有效除去游泳池污水中毛发、微小颗粒物、部分可溶的污染物、绝大部分细菌等有害物质，有效净化游泳池循环水，使得处理后的水可以回用于游泳池。

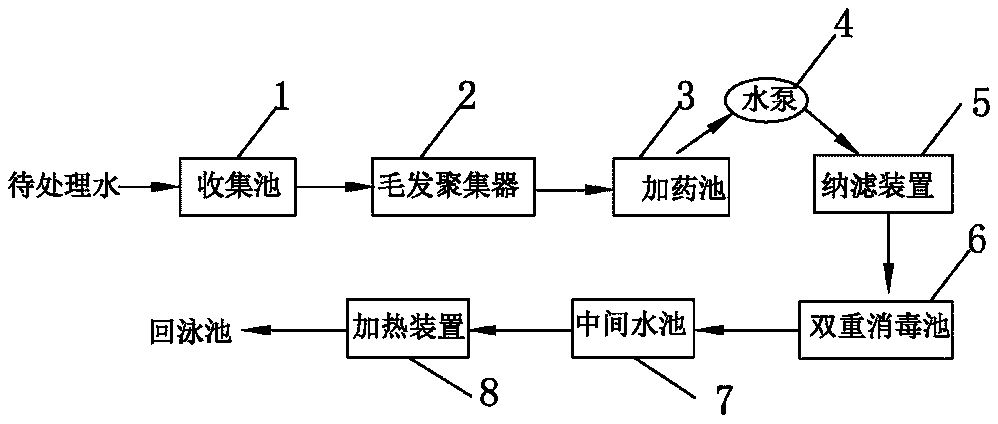

为达到上述目的，本实用新型所提出的技术方案为：一种游泳池循环水处理设备，包括通过管道依次相连的预处理装置和深度处理装置，其特征在于：所述的深度处理装置包括依次连接的纳滤装置、双重消毒池、中间水池、加热装置，所述的双重消毒池的产水出口通过管道连接到中间水池，再经加热装置加温后回到游泳池，所述纳滤装置中的纳滤膜孔径为1.5-2nm。
进一步，所述的预处理装置包括收集池。
进一步，所述的预处理装置还包括毛发聚集器。
进一步，所述的预处理装置还包括加药池，所加药物为混凝剂碱式氯化铝。
进一步，所述的纳滤装置为陶瓷纳滤膜过滤装置。
进一步，所述的纳滤装置为高分子有机纳滤膜过滤装置。
进一步，所述的双重消毒池为臭氧和次氯酸钠双重消毒池。
优选的，还包括一水泵，所述的预处理装置出水通过水泵进入深度处理装置。
采用上述技术方案，本实用新型所述的游泳池循环水处理设备具有的有益效果为：
1)将纳滤取代一般的过滤罐过滤，具有过滤精度高，出水水质好;设备结构紧凑，占地面积小;操作简便、自动化程度高，能提高水温且无需经常更换过滤材料等优点;
2)采用臭氧消毒，臭氧具有很强的消毒作用，且无残留，后面再加入次氯酸钠消毒，经双重消毒，池水中细菌等有害物质绝大部分被除尽，消毒能力强、效果好。
