申请日2015.09.13
公开(公告)日2016.03.09
IPC分类号C02F9/14
摘要
本实用新型提供一种全自动污水处理设备,包括水解酸化池、连通管、电动机、接触氧化池、沉淀池、消毒池、PP棉过滤仓、石英砂过滤仓、活性炭过滤仓、清水池、排污管和排污泵，所述接触氧化池与水解酸化池通过连通管固定连接，所述电动机与搅拌轴通过减速器传动连接，所述接触氧化池与沉淀池通过连通管固定连接，所述消毒池与沉淀池通过连通管固定连接，所述消毒池、PP棉过滤仓、石英砂过滤仓、活性炭过滤仓和清水池从左往右依次安装在一起。与现有技术相比，本实用新型具有如下的有益效果：结构简单合理、经济实用、污水处理效果好，通过电动机和鼓风机的配合使用，污泥量少，不产生污泥膨胀的危害，能够保证出水水质。

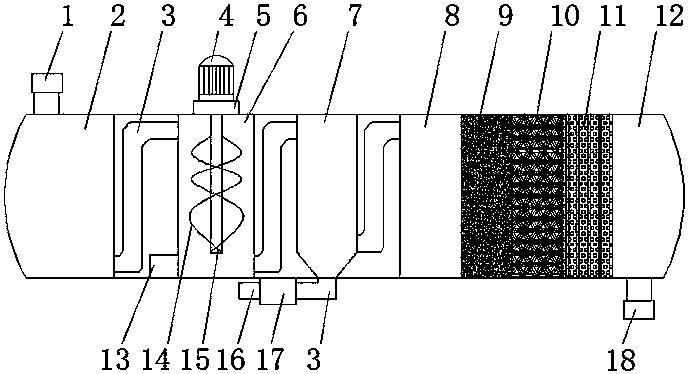

摘要附图
权利要求书
1.一种全自动污水处理设备,包括水解酸化池(2)、连通管(3)、电动机(4)、接触氧化池(6)、沉淀池(7)、消毒池(8)、PP棉过滤仓(9)、石英砂过滤仓(10)、活性炭过滤仓(11)、清水池(12)、排污管(16)和排污泵(17)，其特征在于：所述水解酸化池(2)的底部设置有进水口(1)，所述接触氧化池(6)与水解酸化池(2)通过连通管(3)固定连接，所述接触氧化池(6)的顶部安装有减速器(5)，接触氧化池(6)内安装有搅拌轴(15)，所述电动机(4)与搅拌轴(15)通过减速器(5)传动连接，所述搅拌轴(15)上安装有搅拌叶(14)，所述接触氧化池(6)的左侧底部安装有鼓风机(13)，所述接触氧化池(6)与沉淀池(7)通过连通管(3)固定连接，所述消毒池(8)与沉淀池(7)通过连通管(3)固定连接，所述消毒池(8)、PP棉过滤仓(9)、石英砂过滤仓(10)、活性炭过滤仓(11)和清水池(12)从左往右依次安装在一起，所述清水池(12)的底部设置有出水口(18)。
2.根据权利要求1所述的一种全自动污水处理设备，其特征在于：所述搅拌叶(14)为螺旋式结构。
3.根据权利要求1所述的一种全自动污水处理设备，其特征在于：所述沉淀池(7)的底部为倒圆台形结构，沉淀池(7)的底部与排污泵(17)通过连通管(3)固定连接，且排污泵(17)上安装有排污管(16)。
4.根据权利要求1所述的一种全自动污水处理设备，其特征在于：所述消毒池(8)、PP棉过滤仓(9)、石英砂过滤仓(10)、活性炭过滤仓(11)和清水池(12)为连通结构。
说明书
一种全自动污水处理设备
技术领域
本实用新型是一种全自动污水处理设备，属于污水处理设备领域。
背景技术
随着城市的不断发展，城市变的越来越拥挤，噪声污染也越来越严重，繁华的市中心己不再适合居住。因此一部分较富裕的人选择在远离城市中心的宁静和空气质量较好的郊区居住，由于远离城市中心的郊区没有系统的供水和污水的排放管道，造成用水和污水排放困难;目前郊区住宅中的生活污水一般直接排入附近的小河中，这样不但造成周围环境的污染，更是一种水资源的浪费。目前，市场上有各种各样的污水处理设备，但是它们处理污水的效果不好，不能满足人们的使用需求。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种全自动污水处理设备，以解决上述背景技术中提出的问题,本实用新型结构简单合理、经济实用、污水处理效果好。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种全自动污水处理设备,包括水解酸化池、连通管、电动机、接触氧化池、沉淀池、消毒池、PP棉过滤仓、石英砂过滤仓、活性炭过滤仓、清水池、排污管和排污泵，所述水解酸化池的底部设置有进水口，所述接触氧化池与水解酸化池通过连通管固定连接，所述接触氧化池的顶部安装有减速器，接触氧化池内安装有搅拌轴，所述电动机与搅拌轴通过减速器传动连接，所述搅拌轴上安装有搅拌叶，所述接触氧化池的左侧底部安装有鼓风机，所述接触氧化池与沉淀池通过连通管固定连接，所述消毒池与沉淀池通过连通管固定连接，所述消毒池、PP棉过滤仓、石英砂过滤仓、活性炭过滤仓和清水池从左往右依次安装在一起，所述清水池的底部设置有出水口。
进一步地，所述搅拌叶为螺旋式结构。
进一步地，所述沉淀池的底部为到圆台形结构，沉淀池的底部与排污泵通过连通管固定连接，且排污泵上安装有排污管。
进一步地，所述消毒池PP棉过滤仓、石英砂过滤仓、活性炭过滤仓和清水池为连通结构。
本实用新型的有益效果：本实用新型的一种全自动污水处理设备，结构简单合理、经济实用、污水处理效果好，通过电动机和鼓风机的配合使用，污泥量少，不产生污泥膨胀的危害，能够保证出水水质。
