申请日2017.01.09
公开(公告)日2017.08.22
IPC分类号C02F9/08
摘要
本实用新型公开了一种环境工程用污水处理装置，包括初级处理池、水解处理池、接触氧化池、沉淀池和清水池，所述初级处理池、水解处理池、接触氧化池、沉淀池和清水池通过管道依次相连;本实用新型的环境工程用污水处理装置不仅结构新颖、操作方便，污水处理效果好，净化程度高，并且设备占地体积小，制造成本低。
权利要求书
1.一种环境工程用污水处理装置，其特征在于，包括初级处理池、水解处理池、接触氧化池、沉淀池和清水池，所述初级处理池、水解处理池、接触氧化池、沉淀池和清水池通过管道依次相连;
所述初级处理池上部两侧设有支撑柱，所述支撑柱上设有倒V型的支架，所述支架上设有控制器和振动机构，所述初级处理池内设有自动捞渣单元，所述自动捞渣单元包括与所述支架一致的倒V型固定架、过滤网、丝杆螺母、丝杆和电机，所述初级处理池池底设有两根与池壁平行的丝杆，所述丝杆上设有丝杆螺母，所述丝杆的一端与电机连接，所述倒V型固定架的两端与丝杆丝母连接，所述倒V型固定架上设有双层过滤网，所述过滤网之间设有平行的活性碳棒，所述活性碳棒平行设置在倒V型固定架上，所述电机、振动结构均与控制器电连接;
所述水解处理池的上方设有储液箱，所述储液箱通过管道与水泵连接，所述水解处理池的池壁上设有喷嘴，所述喷嘴通过管道与水泵连接。
2.根据权利要求1所述环境工程用污水处理装置，其特征在于，所述初级处理池的两侧还设有捞渣输送滑道，所述捞渣输送滑道的一端与初级处理池的上部边沿连接，所述捞渣输送滑道与初级处理池的池壁呈锐角，所述捞渣输送滑道的底部设有振动机构。
3.根据权利要求2所述环境工程用污水处理装置，其特征在于，所述振动机构采用振动电机。
4.根据权利要求3所述环境工程用污水处理装置，其特征在于，所述振动电机的个数至少为两个。
5.根据权利要求1所述环境工程用污水处理装置，其特征在于，所述控制器可采用PLC控制器。
说明书
一种环境工程用污水处理装置
技术领域
本实用新型涉及属于污水处理装置领域，更具体地，涉及到一种环境工程用污水处理装置。
背景技术
污水处理，是为了使污水达到某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理是对环境的一种保护，被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。传统的污水处理装置大都是露天池子，处理后的水会带有一些残留的污染物，使得处理不完全。
特别是随着工业现代化的推行，环境污染日趋严重，特别是水资源污染日趋严重。我国很多地方水资源污染带来的富营养化给水生动物及人类健康都造成了严重影响。所以我国目前对工业废水或污水的排放要求净化后达到可排放标准才可以排放。但是目前对工业废水的净化，存在投入成本高、自动化程度低、需要专业的工作人员运行管理等弊端。对于一些中小企业来说，很多承担不起高额的污水处理投入，对经济发展带来一定的阻力。
发明内容
本实用新型要解决的技术问题在于克服上述缺陷，提供一种结构新颖、操作方便的环境工程用污水处理装置。
本实用新型通过以下技术方案实现：

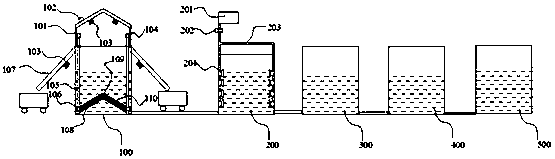

一种环境工程用污水处理装置，包括初级处理池、水解处理池、接触氧化池、沉淀池和清水池，所述初级处理池、水解处理池、接触氧化池、沉淀池和清水池通过管道依次相连;
所述初级处理池上部两侧设有支撑柱，所述支撑柱上设有倒V型的支架，所述支架上设有控制器和振动机构，所述初级处理池内设有自动捞渣单元，所述自动捞渣单元包括与所述支架一致的倒V型固定架、过滤网、丝杆螺母、丝杆和电机，所述初级处理池池底设有两根与池壁平行的丝杆，所述丝杆上设有丝杆螺母，所述丝杆的一端与电机连接，所述倒V型固定架的两端与丝杆丝母连接，所述倒V型固定架上设有双层过滤网，所述过滤网之间设有平行的活性碳棒，所述活性碳棒平行设置在倒V型固定架上，所述电机、振动结构均与控制器电连接。
所述水解处理池的上方设有储液箱，所述储液箱通过管道与水泵连接，所述水解处理池的池壁上设有喷嘴，所述喷嘴通过管道与水泵连接。
进一步地，所述初级处理池的两侧还设有捞渣输送滑道，所述捞渣输送滑道的一端与初级处理池的上部边沿连接，所述捞渣输送滑道与初级处理池的池壁呈锐角，所述捞渣输送滑道的底部设有振动机构，所述初级处理池的两侧的捞渣输送滑道的一端设置在倒V型固定架的两端的正下方，使过滤网捞上来的捞渣等固体垃圾掉落到捞渣输送滑道内。
进一步地，所述振动机构采用振动电机。
进一步地，所述振动电机的个数至少为两个。
进一步地，所述控制器可采用PLC控制器。
进一步地，所述喷头为雾化喷嘴。
与现在有技术相比，本实用新型具有以下有益效果：
本实用新型所述环境工程用污水处理装置包括初级处理池、水解处理池、接触氧化池、沉淀池和清水池，所述初级处理池内设有自动捞渣单元，控制器控制电机丝杆转动，从而通过丝杆、丝杆螺母控制倒V型固定架上下运动，当倒V型固定架运动到初级处理池的上部，恰好使倒V型固定架与支架上振动结构接触，V型固定架与支架上振动结构接触后，控制器控制振动机构振动，使过滤网上捞渣等垃圾脱离过滤网，并在捞渣等固体垃圾的自身重力下，掉落到捞渣输送滑道，捞渣输送滑道底部设有振动结构，同理，在振动机构的作用下，捞渣等固体垃圾的自身重力下，掉落到中转运输车中运输至处理站另作处理;并且过滤网能够自动捞起池中的捞渣等固体杂质和垃圾，同时也起到保护过滤网中平行的活性炭棒不被杂物附着;而过滤网中平行的活性炭棒具有吸附有毒物质和去除异味的作用。
污水经过初级处理池处理后，到达水解处理池，水解处理池上方设有存储用于水解的药剂，在水泵的作用下，将药剂雾化喷射到水解处理池的污水中，进行水解反应;污水在接触氧化池中，含有可氧化污水中有机物的物质，由射流器吸入空气，来氧化有机物。然后在沉淀池进行沉降污泥，进行泥水分离后进行紫外线消毒，确保污水达标排放。池底的污泥采用定期清理的方式进行处理，达标的清水排放到清水池中。
本实用新型的环境工程用污水处理装置不仅结构新颖、操作方便，污水处理效果好，净化程度高，并且设备占地体积小，制造成本底。
