申请日2015.09.17
公开(公告)日2015.12.09
IPC分类号B01D21/01
摘要
本发明涉及一种环保污水沉淀箱，包括沉淀箱本体，所述沉淀箱本体上端设有一端铰接连接的密封盖，所述沉淀箱本体一侧上设有进水管，所述沉淀箱本体内部从上至下依次设有第一搅拌叶片、第二搅拌叶片，所述第一搅拌叶片轴线与第二搅拌叶片轴线均位于竖直面上，所述沉淀箱本体底部呈圆柱体结构，且设有排料门，所述沉淀箱本体内壁一侧上设有药液加注管，所述药液加注管上设有若干个注药孔。本发明在第一搅拌叶片、第二搅拌叶片进行旋转，实现对污水进行竖直方向两个方向的旋转搅拌，实现污水进行循环翻滚，使得污水与药液接触更加充分，提高污水的沉降效果，同时在药液加注管加入药液，经过注药孔排入沉淀箱内部，这样可以提高沉降效率。

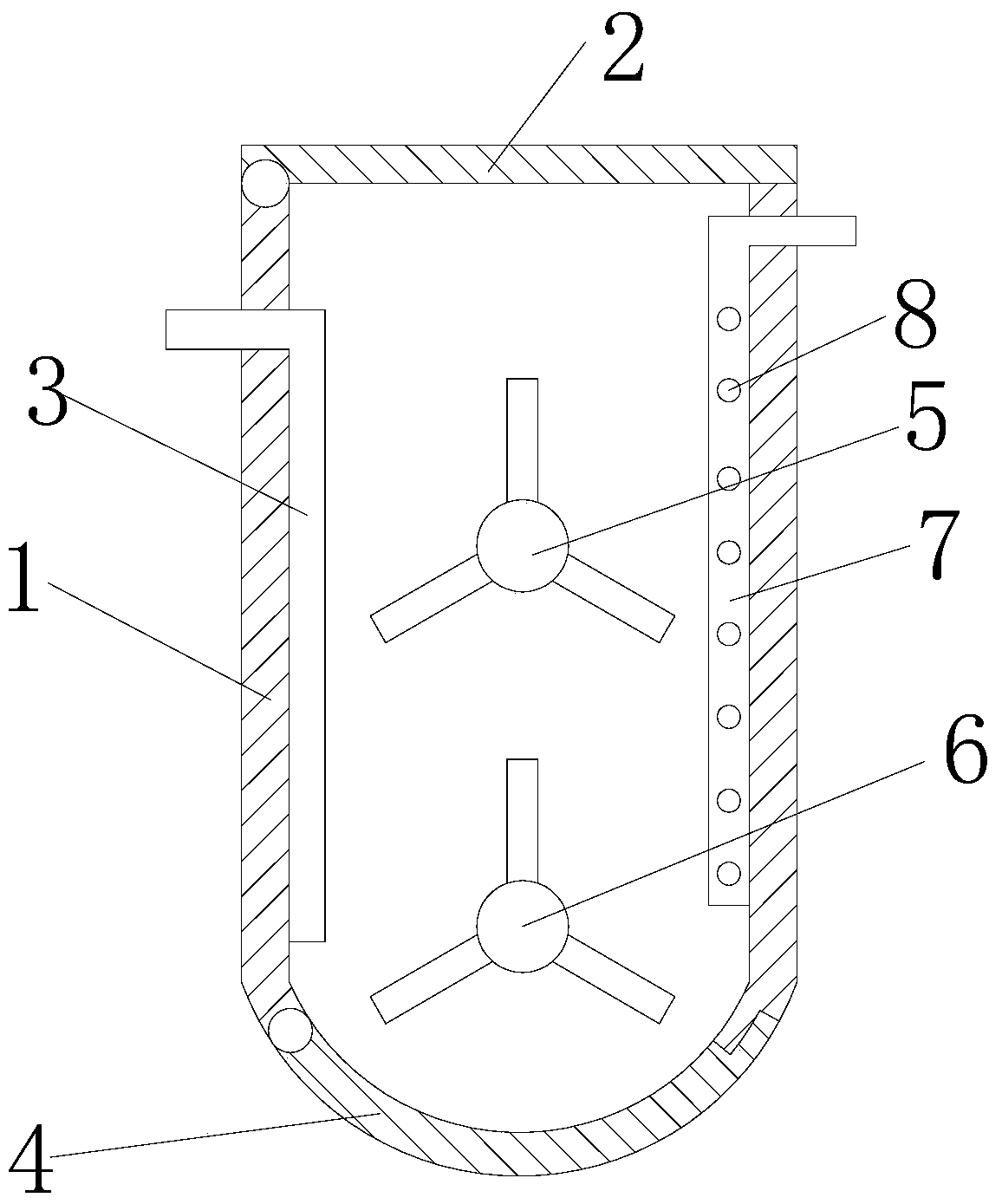

摘要附图
权利要求书
1.一种环保污水沉淀箱，包括沉淀箱本体(1)，所述沉淀箱本体(1) 上端设有一端铰接连接的密封盖(2)，所述沉淀箱本体(1)一侧上设有 进水管(3)，其特征在于：所述沉淀箱本体(1)内部从上至下依次设有 第一搅拌叶片(5)、第二搅拌叶片(6)，所述第一搅拌叶片(5)轴线与 第二搅拌叶片(6)轴线均位于竖直面上，所述沉淀箱本体(1)底部呈圆 柱体结构，且设有排料门(4)，所述沉淀箱本体(1)内壁一侧上设有药 液加注管(7)，所述药液加注管(7)上设有若干个注药孔(8)。
2.根据权利要求1所述的一种环保污水沉淀箱，其特征在于：所述第 一搅拌叶片(5)、第二搅拌叶片(6)旋转方向相反。
3.根据权利要求1所述的一种环保污水沉淀箱，其特征在于：所述排 料门(4)一端与沉淀箱本体(1)之间为铰接连接。
4.根据权利要求1所述的一种环保污水沉淀箱，其特征在于：所述注 药孔(8)在药液加注管(7)上均匀分布。
说明书
一种环保污水沉淀箱
技术领域
本发明涉环保技术领域，尤其涉及一种环保污水沉淀箱。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有 生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗 氧污染物、植物营养物和有毒污染物等。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业 区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。 污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按 照污水来源，污水可以分为这四类。
沉淀箱一般在重力的作用下来实现污水的沉降，影响污水的沉降效果。
发明内容
本发明的目的是为了克服现有技术的不足，提供了一种环保污水沉淀 箱。
本发明是通过以下技术方案实现：
一种环保污水沉淀箱，包括沉淀箱本体，所述沉淀箱本体上端设有一 端铰接连接的密封盖，所述沉淀箱本体一侧上设有进水管，所述沉淀箱本 体内部从上至下依次设有第一搅拌叶片、第二搅拌叶片，所述第一搅拌叶 片轴线与第二搅拌叶片轴线均位于竖直面上，所述沉淀箱本体底部呈圆柱 体结构，且设有排料门，所述沉淀箱本体内壁一侧上设有药液加注管，所 述药液加注管上设有若干个注药孔。
作为本发明的优选技术方案，所述第一搅拌叶片、第二搅拌叶片旋转 方向相反。
作为本发明的优选技术方案，所述排料门一端与沉淀箱本体之间为铰 接连接。
作为本发明的优选技术方案，所述注药孔在药液加注管上均匀分布。
与现有的技术相比，本发明的有益效果是：本发明结构简单，设计合 理，本发明通过设置第一搅拌叶片、第二搅拌叶片，这样第一搅拌叶片、 第二搅拌叶片进行旋转，实现对污水进行竖直方向两个方向的旋转搅拌， 实现污水进行循环翻滚，使得污水与药液接触更加充分，提高污水的沉降 效果，同时在药液加注管加入药液，经过注药孔排入沉淀箱内部，这样可 以提高沉降效率。
