申请日2015.11.06
公开(公告)日2016.03.09
IPC分类号C02F1/52
摘要
本实用新型属于水处理设备技术领域,具体涉及一种水处理加药装置，包括支撑架、缓冲箱、电气控制器及加药系统，加药系统包括支架、矩形齿条构件、轴座、不完全齿轮及减速电机，不完全齿轮与矩形齿条构件啮合，矩形齿条构件顶部和底部设有对称分布的导杆，支架外部设有防护罩，支架通过法兰与圆筒顶部连接，圆筒内设有活塞，活塞与支架底部的导杆连接，圆筒一侧设有进药管，另一侧设有加药管，进药管和加药管上设有单向阀;缓冲箱一侧与加药管连接，另一侧与出药管连接，出药管上设有电动阀，出药管和进药管上设有橡胶软管，水箱内设有液位传感器。本实用新型的设计合理，安全可靠，操作简便，经久耐用，降低成本，经济适用。
权利要求书

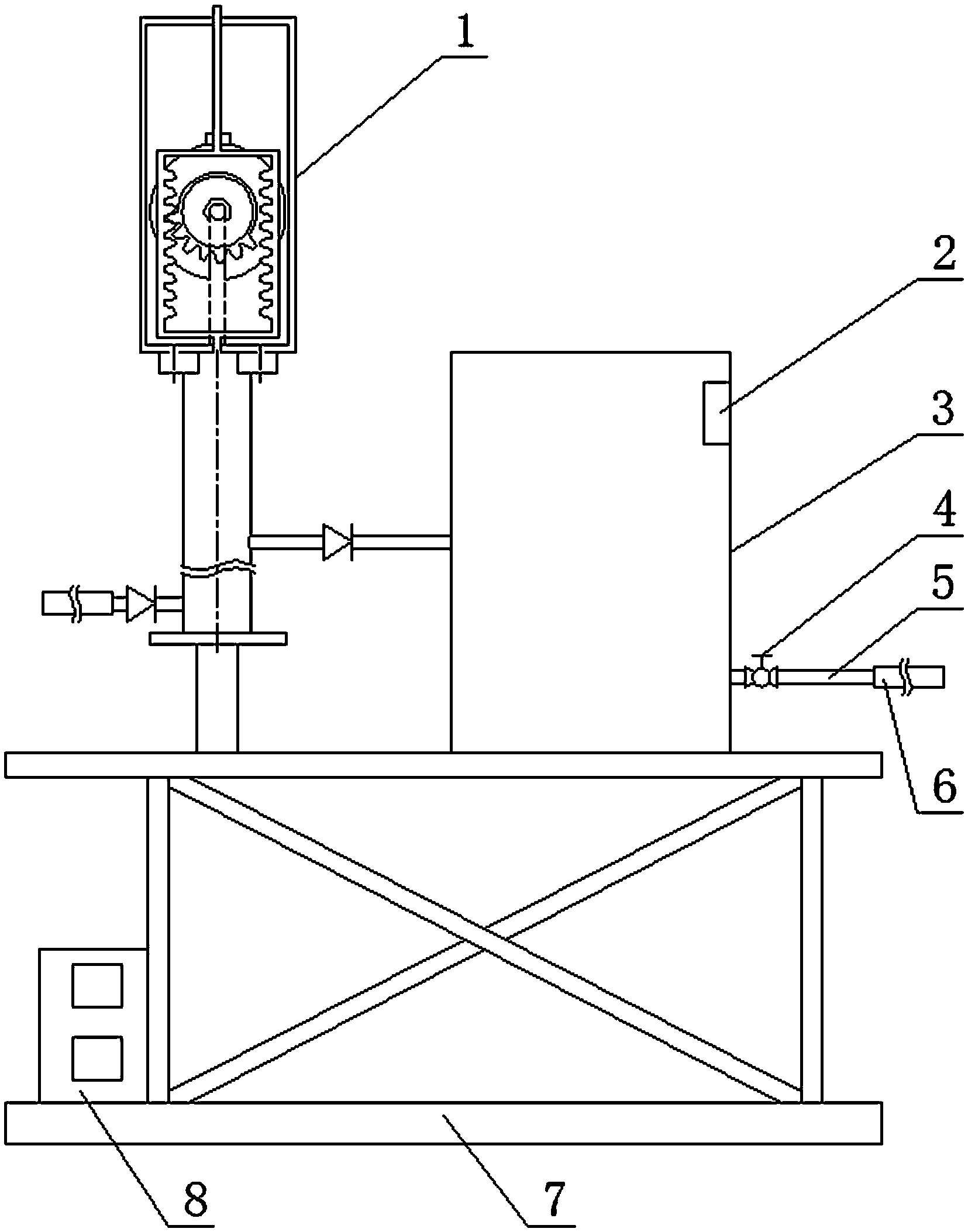

1.一种水处理加药装置，包括支撑架(7)、缓冲箱(3)、电气控制器(8)及加药系统(1)，其特征在于：加药系统(1)及缓冲箱(3)固定于支撑架(7)上方，加药系统(1)包括支架(102)、矩形齿条构件(103)、轴座(112)、不完全齿轮(105)及减速电机(104)，轴座(112)固定于支架(102)底部，不完全齿轮(105)通过齿轮轴(113)安装于轴座(112)顶部，不完全齿轮(105)与矩形齿条构件(103)啮合，矩形齿条构件(103)顶部和底部设有对称分布的导杆(101)，导杆(101)位于支架(102)的圆孔内，支架(102)外部设有防护罩(114)，支架(102)通过法兰(111)与圆筒(106)顶部连接，圆筒(106)通过盲板固定于支撑架(7)上，圆筒(106)内设有活塞(107)，活塞(107)与支架(102)底部的导杆(101)连接，圆筒(106)一侧设有进药管(110)，另一侧设有加药管(109)，进药管(110)和加药管(109)上设有单向阀(108);所述的缓冲箱(3)一侧与加药管(109)连接，另一侧与出药管(5)连接，出药管(5)上设有电动阀(4)，出药管(5)和进药管(110)上设有橡胶软管(6)，水箱内设有液位传感器(2);所述的电气控制器(8)通过电缆分别与减速电机(104)、液位传感器(2)及电动阀(4)连接。
2.根据权利要求1所述的一种水处理加药装置，其特征在于：所述的电气控制器(8)内设有微处理器。
3.根据权利要求1所述的一种水处理加药装置，其特征在于：所述的加药管(109)的出药口位于活塞(107)的下方。
4.根据权利要求1所述的一种水处理加药装置，其特征在于：所述的加药管(109)的出药口位于活塞(107)的下方。
5.根据权利要求1所述的一种水处理加药装置，其特征在于：所述的支撑架(7)的高度为1米至1.5米。
6.根据权利要求1所述的一种水处理加药装置，其特征在于：所述的橡胶软管(6)的与进药管(110)及出药管(5)的连接处通过卡子紧固。
7.根据权利要求1所述的一种水处理加药装置，其特征在于：所述的液位传感器(2)位于缓冲箱(3)的上部。
8.根据权利要求1所述的一种水处理加药装置，其特征在于：所述的支撑架(7)上设有安装孔。
说明书
水处理加药装置
技术领域：
本实用新型属于水处理设备技术领域,具体涉及一种水处理加药装置。
背景技术：
目前在污水处理过程中，需要加入絮凝剂、助凝剂及其它药剂以增强污水处理效果，其加药装置主要是用磁力泵、计量泵、气动隔膜泵等进行加药，每一种药品需至少设置一个单独的加药泵，由于某些药剂具有腐蚀性，加药泵容易受到腐蚀而发生损坏，进而影响整个污水处理系统的稳定运行，甚至造成出水水质不合格，发生严重的二次污染事故，目前在水处理加药系统中，还没有一种经过长期使用后不出现防腐现象的加药泵，加药泵的维修及更换费时费力，导致污水处理系统长时间停运，极大地降低了污水处理系统的处理能力和正常运行，影响了企业的经济效益和社会效益。故此，设计一种能够避免主要零部件腐蚀的水处理加药装置是十分必要的。
实用新型内容：
本实用新型弥补和改善了上述现有技术的不足之处，提供了一种设计合理，操作简便，安全可靠，经久耐用，降低成本，经济适用的水处理加药装置，可以大规模地推广和使用。
本实用新型采用的技术方案为：一种水处理加药装置，包括支撑架、缓冲箱、电气控制器及加药系统，加药系统及缓冲箱固定于支撑架上方，加药系统包括支架、矩形齿条构件、轴座、不完全齿轮及减速电机，轴座固定于支架底部，不完全齿轮通过齿轮轴安装于轴座顶部，不完全齿轮与矩形齿条构件啮合，矩形齿条构件顶部和底部设有对称分布的导杆，导杆位于支架的圆孔内，支架外部设有防护罩，支架通过法兰与圆筒顶部连接，圆筒通过盲板固定于支撑架上，圆筒内设有活塞，活塞与支架底部的导杆连接，圆筒一侧设有进药管，另一侧设有加药管，进药管和加药管上设有单向阀;所述的缓冲箱一侧与加药管连接，另一侧与出药管连接，出药管上设有电动阀，出药管和进药管上设有橡胶软管，水箱内设有液位传感器;所述的电气控制器通过电缆分别与减速电机、液位传感器及电动阀连接。
所述的电气控制器内设有微处理器。
所述的加药管的出药口位于活塞的下方。
所述的导杆与圆筒处于同一条轴线上。
所述的支撑架的高度为1米至1.5米。
所述的橡胶软管的与进药管及出药管的连接处通过卡子紧固。
所述的液位传感器位于缓冲箱的上部。
所述的支撑架上设有安装孔。
本实用新型的有益效果：设计合理，安全可靠，操作简便，经久耐用，降低成本，经济适用，易于大规模地推广和使用。其主要优点如下：
1)、在使用过程中，支撑架经过安装后，出药管要高于需加药的水处理系统，这样利用重力由缓冲箱向水处理系统中进行加药，不需要通过加药泵来增压加药，避免了使用加药泵加药而出现泵腐蚀的现象，省去了泵维修及更换等工序，提高了生产效率和生产效益，设计合理，操作简便，经济适用。
2)、在减速电机的驱动下，所述的矩形齿条构件能够通过不完全齿轮的旋转运动完成上下往复运动，以此来实现活塞的往复运动，并通过进药管和橡胶软管从药桶内抽取药液输送至缓冲箱内;而且在抽取药液的过程中，与药液接触的零部件均不是主要部件，避免了主要零部件受到腐蚀，设计合理，加药效率高，安全可靠，经济适用。
3)、所述液位传感器的设计，当缓冲箱内的药液达到警戒值时，通过电气控制器的控制，减速电机将停止运转，设计合理，安全可靠。
4)、所述电动阀的设计，能够调节出药管药液的流量，操作简便。
5)、所述橡胶软管的设计，方便从药桶内抽取药液及向水处理系统添加药液，设计合理，操作简便，成本低廉。
6)、所述的活塞与圆筒处于同一个轴线上，在抽药的过程中，减小了对活塞的磨损，也避免了活塞偏磨的现象，延长了活塞的使用寿命，设计合理，安全可靠，经济适用。
