申请日2015.11.06
公开(公告)日2016.02.17
IPC分类号B01F7/00; C02F1/00
摘要
本发明公开了一种便于排污水用的搅拌机，包括第一电机、传动杆，该第一电机与传动杆传动连接;该传动杆的一端设有第一搅拌叶;该搅拌机还包括横杆，上述传动杆竖直设置，该横杆水平设置，该横杆上设有第一齿轮，该传动杆上设有与第一齿轮相啮合的第二齿轮，该横杆的一端设第二搅拌叶。本发明中，根据污水、物料的实际情况，灵活的搅拌、混合，提高了搅拌效果;通过第一搅拌叶、第二搅拌叶的设计，搅拌、混合效果明显提高;整个装置，结构简单，使用方便。
权利要求书

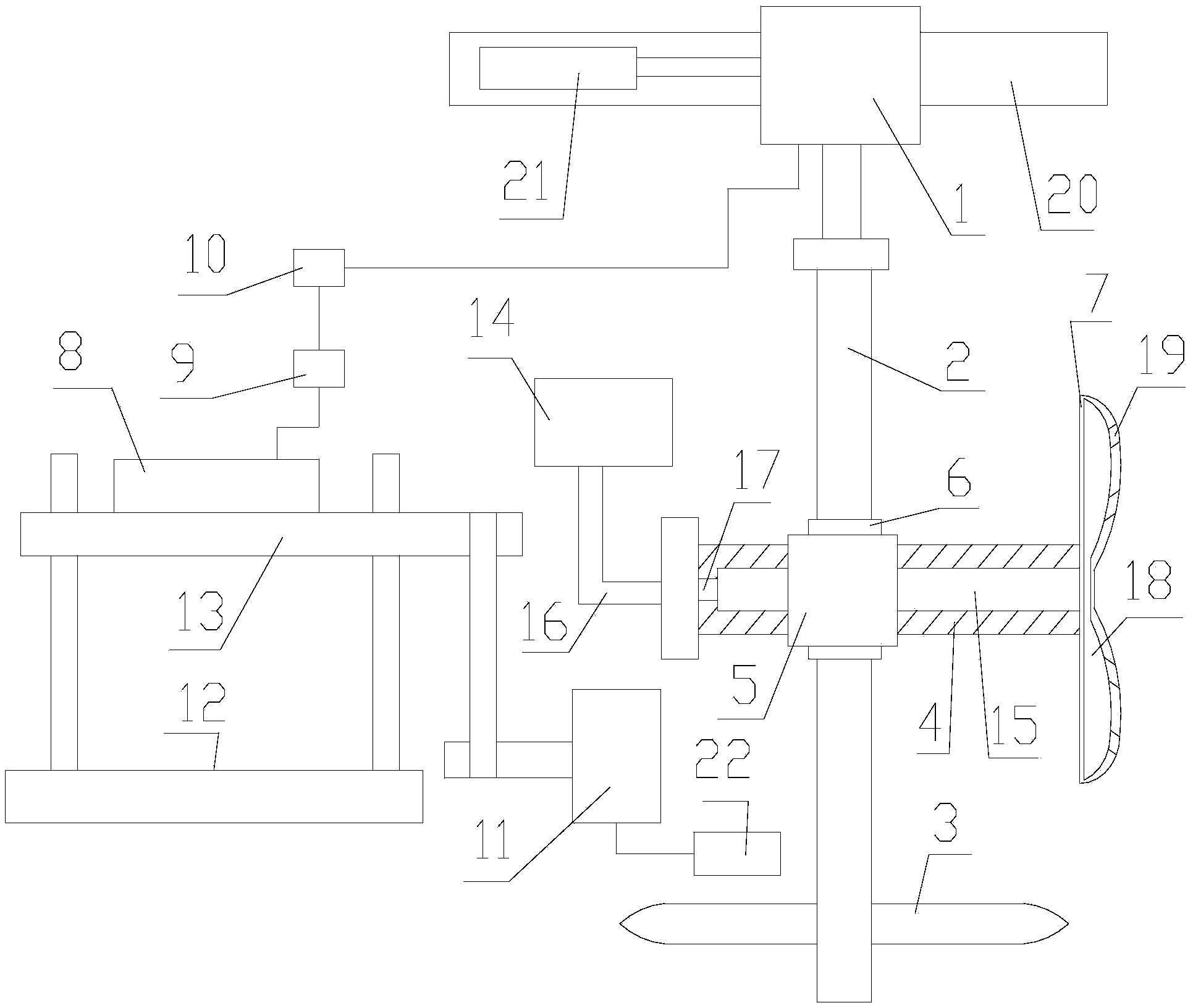

1.一种便于排污水用的搅拌机，其特征在于：包括第一电机(1)、传动杆 (2)，该第一电机(1)与传动杆(2)传动连接;
该传动杆(2)的一端设有第一搅拌叶(3);
该搅拌机还包括横杆(4)，上述传动杆(2)竖直设置，该横杆(4)水平设置，该横杆(4)上设有第一齿轮(5)，该传动杆(2)上设有与第一齿轮(5) 相啮合的第二齿轮(6)，该横杆(4)的一端设第二搅拌叶(7)。
2.根据权利要求1所述的便于排污水用的搅拌机，其特征在于：搅拌机还包括用于对第一电机(1)供电的供电机构，该供电机构包括太阳能电池板(8)、蓄电池(9)、逆变器(10)，该太阳能电池板(8)依次与蓄电池(9)、逆变器 (10)、第一电机(1)电连接。
3.根据权利要求2所述的便于排污水用的搅拌机，其特征在于：该供电机构还包括第二电机(11)、支架(12)、时间模块(22)，该时间模块(22)与第二电机(11)信号连接，该支架(12)上设有转轴(13)，该转轴(13)的两端与支架(12)转动连接，该太阳能电池板(8)安装在转轴(13)上，该第二电机(11)与转轴(13)传动连接，该转轴(13)的转速为15度每小时;
每天12点时，太阳能电池板(8)水平位置，该太阳能电池板(8)的表面竖直向上。
4.根据权利要求1所述的便于排污水用的搅拌机，其特征在于：搅拌机还包括用于向待搅拌区域通入介质的容器(14);
该横杆的中部沿轴向设有用于存储介质的第一存储空间(15)，该容器(14) 通过管道(16)与横杆(4)远离第二搅拌叶(7)的一端转动连接，该横杆(4) 远离第二搅拌叶(7)的一端设有用于将管道(16)与第一存储空间(15)连通的连接孔(17);
该第二搅拌叶(7)内部形成用于存储介质的第二存储空间(18)，该第二存储空间(18)与第一存储空间(15)连通，该第二搅拌叶(7)上设有若干排料孔(19)，该排料孔(19)将外界与第二存储空间(18)连通。
5.根据权利要求1所述的便于排污水用的搅拌机，其特征在于：该排料孔 (19)的顶端向远离横杆(4)的方向倾斜，该排料孔(19)以横杆(4)为中心成均匀分布。
6.根据权利要求1所述的便于排污水用的搅拌机，其特征在于：搅拌机还包括滑杆(20)、伸缩缸(21)，该滑杆(20)水平设置，该第一电机(1)与滑杆(20)滑动连接，该伸缩缸(21)与第一电机(1)传动连接，该伸缩缸(21) 驱动第一电机(1)、传动杆(2)沿水平方向位移。
说明书
一种便于排污水用的搅拌机
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种便于排污水用的搅拌机。
背景技术
伴随我国城市化快速发展，城市生活污水排放量呈快速增长。国家高度重视污水处理与排放。自1998年起城市生活污水排放量超过工业废水排放量起，城市污水处理事业迅速发展，截止2011年第三季度底，我国已建污水处理厂3 078座，污水处理总能力达1.36亿吨/天，实际处理能力约为1.1亿吨/天。污水处理搅拌机作为主要的污水处理设备，在污水处理厂内广泛应用，对其的研究是污水处理厂节能减排的关键。
在中国专利申请号：201210169991.7中公开了一种立式潜水曝气搅拌机。包括潜水电机、三脚座、叶轮、导流罩、混合室及进气罩，其特征是潜水电机通过三脚座竖向立式固定在导流罩上，潜水电机的伸出轴头朝下，叶轮固定在潜水电机的伸出轴头上;导流罩固定在带支承腿的混合室上，混合室内固定有进气罩，混合气室周边均布有多个斜向流道孔，混合室底部设有进气孔，通过进气孔可以连接罗茨鼓风机或空压机。该技术方案搅拌效果不够理想，需要进一步的改进。
发明内容
为了解决背景技术中存在的技术问题，本发明提出了一种便于排污水用的搅拌机，污水混合均匀，搅拌效果好。
一种便于排污水用的搅拌机，包括第一电机、传动杆，该第一电机与传动杆传动连接;
该传动杆的一端设有第一搅拌叶;
该搅拌机还包括横杆，上述传动杆竖直设置，该横杆水平设置，该横杆上设有第一齿轮，该传动杆上设有与第一齿轮相啮合的第二齿轮，该横杆的一端设第二搅拌叶。
利用第一电机带动第一搅拌叶、第二搅拌叶转动，对污水进行搅拌混合。
利用第二搅拌叶沿水平方向进行搅拌，进一步的提高了搅拌效果;现有技术中从未提出上述设计，大家都忽略了同时沿竖直、水平方向进行搅拌，而经过试验，虽然成本提高，但，搅拌效果提高更大，综合分析，经济性提高。
优选的，第二搅拌叶远离第一齿轮一侧的表面是由曲线Q以横杆的轴线为中心旋转而成;
曲线Q的方程为：y2=2px;
其中：x是第二搅拌叶沿横杆的轴向的坐标，y是第二搅拌叶沿横杆的径向的坐标;
该第二搅拌叶的端部利用圆弧过渡设置。
第二搅拌叶按照上述独特的设计，配合第一搅拌叶进行搅拌，转动时的水流相互交叉影响，搅拌、混合效果明显提高。
优选的，搅拌机还包括用于对第一电机供电的供电机构，该供电机构包括太阳能电池板、蓄电池、逆变器，该太阳能电池板依次与蓄电池、逆变器、第一电机电连接;利用太阳能对第一电机供电，节省能源。
优选的，该供电机构还包括第二电机、支架、时间模块，该时间模块与第二电机信号连接，该支架上设有转轴，该转轴的两端与支架转动连接，该太阳能电池板安装在转轴上，该第二电机与转轴传动连接，该转轴的转速为15度每小时;
每天12点时，太阳能电池板水平位置，该太阳能电池板的表面竖直向上。
转轴每天转动一圈;6点钟，太阳出来，太阳能电池板竖直设置，正对着太阳，此时，太阳光强度最好，然后，太阳能电池板慢慢转动，12点时，水平设置，太阳能电池板的表面向上，太阳光强度最好。通过这样的设计，通过不断的转动太阳能电池板，让照射在太阳能电池板的太阳光的强度最好，提高了太阳利用率，也保证了供电效果。
上述设计，是针对正常情况的，在地球上的不同位置，太阳的光强、及日出、日落的时间是不一样的，本领域技术人员根据上述的技术启示能够灵活的根据日出、日落时间，选择太阳能电池板的位置。
优选的，搅拌机还包括用于向待搅拌区域通入介质的容器;
该横杆的中部沿轴向设有用于存储介质的第一存储空间，该容器通过管道与横杆远离第二搅拌叶的一端转动连接，该横杆远离第二搅拌叶的一端设有用于将管道与第一存储空间连通的连接孔;
该第二搅拌叶内部形成用于存储介质的第二存储空间，该第二存储空间与第一存储空间连通，该第二搅拌叶上设有若干排料孔，该排料孔将外界与第二存储空间连通。
容器内的介质依次经过第一存储空间、第二存储空间后经过排料孔排出。可以利用容器向待搅拌区域通入物料、化学试剂、氧气等，促进污泥、污水等杂物反应，配合第一搅拌叶、第二搅拌叶转动，效果更好。
优选的，该排料孔的顶端向远离横杆的方向倾斜，该排料孔以横杆为中心成均匀分布;便于介质与污水均匀混合，便于介质在离心力的作用下向外分散，杂物也不便进入第二存储空间。
优选的，搅拌机还包括滑杆、伸缩缸，该滑杆水平设置，该第一电机与滑杆滑动连接，该伸缩缸与第一电机传动连接，该伸缩缸驱动第一电机、传动杆沿水平方向位移。
利用伸缩缸驱动第一电机、传动杆沿水平方向位移增大搅拌范围，对待搅拌区域形成三维搅拌，增大搅拌效果，使用更加灵活，使用范围更广。
本发明中，根据污水、物料的实际情况，灵活的搅拌、混合，提高了搅拌效果;通过第一搅拌叶、第二搅拌叶的设计，搅拌、混合效果明显提高;整个装置，结构简单，使用方便。
