申请日2015.08.26
公开(公告)日2015.12.09
IPC分类号C02F1/14; C02F1/04
摘要
一种含盐废水的蒸发处理装置，它包括储液槽、抽水泵和多级蒸发机构，所述多级蒸发机构包括自上而下依次设置的喷雾蒸发器、晾晒蒸发机构和辅助风蒸发机构;晾晒蒸发机构包括晾晒板和导流板，晾晒板与喷雾蒸发器相对应，晾晒板的下方安装导流板;储液槽中的废水通过抽水泵上行至喷雾蒸发器，喷出的雾状液滴在晾晒板上形成水膜，未蒸发的液滴沿晾晒板向下汇集到导流板上并沿通孔流到辅助风蒸发机构，通过蒸发板后废水下淋回到储液槽中。上述装置结合了辅助风蒸发、喷雾蒸发、太阳能蒸发等多种蒸发形式，能够充分蒸发含有盐分的工业废水，并具有节约能源、运营成本低、蒸发效率高的特点。
权利要求书

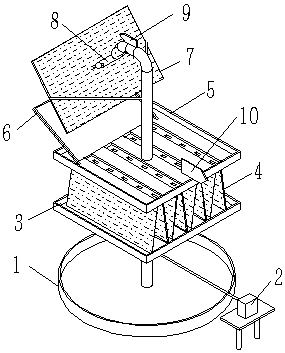

1.一种含盐废水的蒸发处理装置，它包括储液槽(1)、抽水泵(2)和多级蒸发机构，其特征在于，所述多级蒸发机构包括自上而下依次设置的喷雾蒸发器(8)、晾晒蒸发机构和辅助风蒸发机构;所述晾晒蒸发机构包括晾晒板(7)和导流板(5)，向中心倾斜设置的晾晒板(7)与喷雾蒸发器(8)相对应，晾晒板(7)的下方安装带有通孔的导流板(5);导流板(5)下方设置辅助风蒸发机构，所述辅助风蒸发机构包括搭接成折线形的蒸发板(13);
储液槽(1)中的废水通过抽水泵(2)上行至喷雾蒸发器(8)，喷出的雾状液滴在晾晒板(7)上形成水膜，未蒸发的液滴沿晾晒板(7)向下汇集到导流板(5)上并沿通孔向下流到辅助风蒸发机构，通过蒸发板(13)后废水下淋回到储液槽(1)中。
2.根据权利要求1所述的含盐废水的蒸发处理装置，其特征在于，所述辅助风蒸发机构还包括支撑轴(14)和再分布板(3)，支撑轴(14)为相互平行的上下两排，上排的每个支撑轴(14)分别位于导流板(5)通孔的下方，蒸发板(13)呈折线形搭接在上下两排支撑轴(14)之间。
3.根据权利要求2所述的含盐废水的蒸发处理装置，其特征在于，增设调向机构，所述调向机构包括喷雾蒸发器风向标(9)、导流板风向标(10)和设置在多级蒸发机构下方的旋转轴(11)，所述喷雾蒸发器风向标(9)安装在喷雾蒸发器(8)的顶部，导流板风向标(10)设置在导流板(5)的一侧，两个板形风向标相互平行且与晾晒板(7)垂直。
4.根据权利要求3所述的含盐废水的蒸发处理装置，其特征在于，所述晾晒板(7)和蒸发板(13)是由多孔植物编织而成的片状结构，所述多孔植物为芦苇杆或麦秆。
5.根据权利要求4所述的含盐废水的蒸发处理装置，其特征在于，所述晾晒板(7)是由芦苇杆或麦秆作为经线，细线作为纬线编织形。
6.根据权利要求1-5任一项所述的含盐废水的蒸发处理装置，其特征在于，所述抽水泵(2)的抽水口处安装过滤网。
说明书
一种含盐废水的蒸发处理装置
技术领域
本发明涉及工业废水处理的技术领域，特别是一种处理含盐工业废水的装置。
背景技术
随着工业化进程的不断加深生态环境日趋恶化，已经严重威胁到人类的生存和发展，因此如何有效处理工业废水成为治理环境污染的一项重要内容，而蒸发处理因其简单易行已成为当今环保课题的研究重点。蒸发处理技术包括自然蒸发、机械雾化蒸发、复合蒸发等，其中自然蒸发池蒸发易受气候条件制约，蒸发速率慢，还存在污水下渗的问题;而机械雾化蒸发已经在处理采矿和电力行业排出的高浓度盐水中得到应用，但在喷雾蒸发废水的过程中析出的盐分易被风携带，污染周边的环境;而复合蒸发虽然在不同程度上提高了蒸发效率，但也存在着一定的缺陷，如多效蒸发工艺(MED)存在着设备复杂、运行成本较高等问题;辅助风加速蒸发(MAIV)设备运行一段时间后，蒸发板所用材料的纤维空隙小，表面的易被堵塞，致使蒸发效率下降。
发明内容
本发明所要解决的技术问题是克服已有技术之缺陷，提供一种含盐废水的蒸发处理装置，它结合了辅助风蒸发、喷雾蒸发、自然蒸发等多种蒸发形式，能够有效蒸发含有高浓度盐分的工业废水，并具有节约能源、运营成本低、蒸发效率高的特点。
本发明所述技术问题是以下述技术方案实现的：
一种含盐废水的蒸发处理装置，它包括储液槽、抽水泵和多级蒸发机构，所述多级蒸发机构包括自上而下依次设置的喷雾蒸发器、晾晒蒸发机构和辅助风蒸发机构;所述晾晒蒸发机构包括晾晒板和导流板，向中心倾斜设置的晾晒板与喷雾蒸发器相对应，晾晒板的下方安装带有通孔的导流板;导流板下方设置辅助风蒸发机构，所述辅助风蒸发机构包括搭接成折线形的蒸发板;
储液槽中的废水通过抽水泵上行至喷雾蒸发器，喷出的雾状液滴在晾晒板上形成水膜，未蒸发的液滴沿晾晒板向下汇集到导流板上并沿通孔向下流到辅助风蒸发机构，通过蒸发板后废水下淋回到储液槽中。
上述含盐废水的蒸发处理装置，所述辅助风蒸发机构还包括支撑轴和再分布板，支撑轴为相互平行的上下两排，上排的每个支撑轴分别位于导流板通孔的下方，蒸发板呈折线形搭接在上下两排支撑轴之间。
上述含盐废水的蒸发处理装置，增设调向机构，所述调向机构包括喷雾蒸发器风向标、导流板风向标和设置在多级蒸发机构下方的旋转轴，所述喷雾蒸发器风向标安装在喷雾蒸发器的顶部，导流板风向标设置在导流板的一侧，两个板形风向标相互平行且与晾晒板垂直。
上述含盐废水的蒸发处理装置，所述晾晒板和蒸发板是由多孔植物编织而成的片状结构，所述多孔植物为芦苇或麦秆。
上述含盐废水的蒸发处理装置，所述晾晒板是由芦苇杆或麦秆作为经线，细线作为纬线编织形成苇片，将若干苇片依照瓦片的结构相互搭接而成。
上述含盐废水的蒸发处理装置，所述抽水泵的抽水口处安装过滤网。
本发明利用太阳能与风能等可再生能源，依次采用喷雾蒸发、自然蒸发和辅助风蒸发等蒸发形式形成一体化的三级蒸发装置。含盐的工业废水从喷雾蒸发器的喷头喷出生成细小的雾滴，雾滴在空中行进的过程中蒸发一部分水分，未蒸发的液滴散落在晾晒板上，通过太阳能作用进一步蒸发;未蒸发的液滴汇集到倾斜的导流板上，并通过导流板的通孔向下流到辅助风蒸发器上，利用风能进行蒸发。三级蒸发机构有机结合为一体，结构简单、布局合理，同时大大提高蒸发效率，与自然蒸发方式相比蒸发效率提高25-40倍。
本发明充分利用太阳能和风能等可再生能源进行蒸发，节约能源。调向机构根据风向调整三级蒸发机构的朝向，使喷雾蒸发器的喷射方向和辅助风蒸发器的通道方向始终与风向保持平行，由于风向与喷射方向同时垂直于晾晒板，喷射的液滴全部富集在晾晒板上，避免了传统机械雾化蒸发过程中由于风携带盐分造成的风吹损失和污染物危害周边空气或土壤等问题，有效地保护了周边的环境。辅助风蒸发器中风平行通过蒸发板形成的通道，增加风与蒸发板的接触面积，提高蒸发效率。
晾晒板和蒸发板采用芦苇等多孔植物编织而成，材料环保廉价易得，设备的运营和维护成本低;同时由于该编织材料缝隙间距适中，蒸发后的盐分颗粒可以轻松拍出，解决了常用纤维材料因堵塞纤维间的空隙致使蒸发效率下降的问题。
