申请日2015.08.27
公开(公告)日2016.01.13
IPC分类号C02F9/02
摘要
一种焦化废水纳滤浓缩液处理装置，其特征在于：它包括一级预处理反应器(1)、一级物料膜单元(2)、二级预处理反应器(3)和二级物料膜单元(4);本实用新型将焦化废水纳滤浓缩液进行一级预处理、一级物料膜处理、二级预处理、二级物料膜处理，得到的浓液返回生化系统，产水回收，从而使得返回生化系统的浓缩液的量极大减少，降低了系统的处理成本，对环境无污染，同时提高了纳滤系统的水回收率，节约了水资源。
权利要求书
1.焦化废水纳滤浓缩液处理装置，其特征在于：它包括一级预处理反应器(1)、一级物料膜单元(2)、二级预处理反应器(3)和二级物料膜单元(4);
原水箱(5)与一级预处理反应器(1)连接，连接管路上装有进水泵(6),一级预处理反应器(1)输出端连接一级物料膜单元(2),一级物料膜单元(2)清液输出端连接二级预处理反应器(3)，浓液输出端连接回生化系统(16),二级预处理反应器(3)输出端连接二级物料膜单元(4),二级物料膜单元(4)清液输出端连接产水箱(17)，浓液输出端连接回生化系统(16)。
2.如权利要求1所述的焦化废水纳滤浓缩液处理装置，其特征在于：所述一级物料膜单元(2)包括第一精密过滤器(7)，第一精密过滤器(7)与第一膜组件(10)连接，连接管路上依次装有第一高压泵(8)和第一循环泵(9)，第一膜组件(10)浓液输出管路与第一循环泵(9)的进水管路之间装有第一阀门(11)。
3.如权利要求1所述的焦化废水纳滤浓缩液处理装置，其特征在于：所述二级物料膜单元(4)包括第二精密过滤器(12)，第二精密过滤器(12)与第二膜组件(15)连接，连接管路上依次装有第二高压泵(13)、第二循环泵(14)，第二膜组件(15)的浓液输出管路与第二循环泵(14)的进水管路之间装有第二阀门(18)。
4.如权利要求1所述的焦化废水纳滤浓缩液处理装置，其特征在于：所述一级物料膜单元(2)与二级物料膜单元(4)中均设有膜清洗连接端口能够与膜清洗系统连接。
说明书
焦化废水纳滤浓缩液处理装置
技术领域
本实用新型属于焦化废水处理技术领域，具体讲涉及焦化废水纳滤浓缩液处理装置，能够提高纳滤系统的水回收率，节约水资源。
背景技术
焦化废水是煤制焦碳、煤气净化及焦化产品回收过程中产生的废水，属于含酚为主的高浓有机废水，其污染物组成复杂、浓度高、毒性大，对环境造成极大危害。随着环保要求的日益提高，焦化废水通常需要进行深度无害化处理。
焦化废水深度处理方法主要有吸附法、高级氧化技术、膜技术。其中，膜技术是一种常温下无相变的高效、节能的分离、提纯、浓缩新技术，是目前水处理领域中应用最为广泛的深度处理技术。该方法纳滤可截留0.002-0.1μm的颗粒和杂质，可拦截胶体、大分子等物质，故其成为最常用的焦化废水生化出水的处理技术。
焦化废水生化出水经过纳滤处理后，产水可回收，但同时产生了大量的浓缩液，其浓缩液含有大量的大分子有机物、SO42-、钙镁等污染物，现有工艺中，通常直接将焦化废水纳滤浓缩液返回生化系统，这意味着至少有10%的大量浓缩液返回生化系统，这不仅增加系统的处理负荷，影响处理效果，而且难降解大分子有机物、SO42-、钙镁等物质会在系统中形成累积，使系统的处理能力下降，甚至导致系统瘫痪;其次，针对该部分的浓缩液，有些焦化厂将其进行化学氧化处理，如臭氧氧化、Fenton氧化、电化学氧化等，此类方法处理浓缩液中的有机污染物的速度快、效率高，产物对环境不产生污染，但此类方法处理少量的污染物时较为理想，对于大量的浓缩液，氧化处理需要消耗大量的氧化剂，成本极高，因此，化学氧化在实际工程应用中不适用。
实用新型内容
本实用新型的目的是针对现有焦化废水纳滤浓缩液产生量大、处理成本高、水回收率低的技术难题，提供了一种焦化废水纳滤浓缩液处理装置，将焦化废水纳滤浓缩液进行一级预处理、一级物料膜处理、二级预处理及二级物料膜处理，将得到的产水回收，浓液返回生化系统，从而使得返回生化系统浓缩液的量大大减少，降低了系统的处理成本，对环境无污染，同时提高了纳滤系统的水回收率，节约了水资源。
技术方案
为了实现上述技术目的，本实用新型设计的焦化废水纳滤浓缩液处理装置，它包括一级预处理反应器、一级物料膜单元、二级预处理反应器和二级物料膜单元;

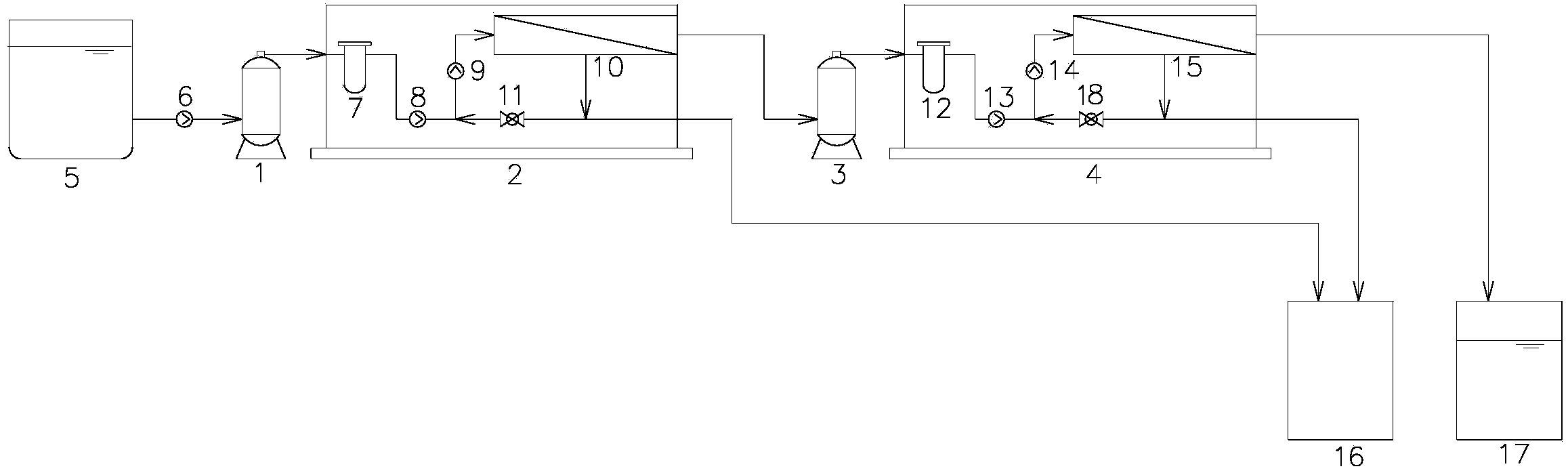

原水箱与一级预处理反应器连接，连接管路上装有进水泵,一级预处理反应器输出端连接一级物料膜单元,一级物料膜单元清液输出端连接二级预处理反应器，浓液输出端连接回生化系统,二级预处理反应器输出端连接二级物料膜单元,二级物料膜单元清液输出端连接产水箱，浓液输出端连接回生化系统。
进一步，所述一级物料膜单元包括第一精密过滤器，第一精密过滤器与第一膜组件连接，连接管路上依次装有第一高压泵和第一循环泵，第一膜组件浓液输出管路与第一循环泵的进水管路之间装有第一阀门。
进一步，所述二级物料膜单元包括第二精密过滤器，第二精密过滤器与第二膜组件连接，连接管路上依次装有第二高压泵、第二循环泵，第二膜组件的浓液输出管路与第二循环泵的进水管路之间装有第二阀门。
进一步，所述一级物料膜单元与二级物料膜单元中均设有膜清洗连接端口能够与膜清洗系统连接。
有益效果
本实用新型提供的焦化废水纳滤浓缩液处理装置，是将焦化废水纳滤浓缩液进行一级预处理、一级物料膜处理、二级预处理、二级物料膜处理，得到的浓液返回生化系统，产水回收，从而使得返回生化系统的浓缩液的量极大减少，降低了系统的处理成本，对环境无污染，同时提高了纳滤系统的水回收率，节约了水资源。
