申请日2015.08.27
公开(公告)日2015.12.09
IPC分类号C02F3/10; C02F3/34
摘要
一种新型生活污水处理填料，涉及生活污水处理技术领域，由复合管套、多孔填料、草笼填料和曝气管组合而成，所述多孔填料充填在复合管套内部，在复合管套的外壁上还均匀设置有草笼填料，所述复合管套的下方安装有曝气管，所述曝气管与复合管套的相接处安装有曝气盘，所述的多孔填料主体采用硬聚氯乙烯与聚丙烯酸树脂复合而成，所述硬聚氯乙烯与聚丙烯酸树脂的配比为9:1，同时将聚丙烯酸树脂与钙、镁化合形成稳定化合物，在主体结构表面形成一化合物表层。本实发明结构设计新颖合理，使用方便，效果卓越，能够实现快速挂膜，细菌膜快速成型，保证细菌的吸附不受影响，有益于降低细菌膜的培养时间。
权利要求书
1.一种新型生活污水处理填料，由复合管套、多孔填料、草笼填料和曝 气管组合而成，其特征在于：所述多孔填料充填在复合管套内部，在复合管 套的外壁上还均匀设置有草笼填料，所述复合管套的下方安装有曝气管，所 述曝气管与复合管套的相接处安装有曝气盘;
所述的多孔填料主体采用硬聚氯乙烯与聚丙烯酸树脂复合而成，所述硬 聚氯乙烯与聚丙烯酸树脂的配比为9:1，同时将聚丙烯酸树脂与钙、镁化合形 成稳定化合物，在主体结构表面形成一化合物表层。
2.根据权利要求1所述的一种新型生活污水处理填料，其特征在于：所 述复合管套的外壁上开设有圆孔，所述草笼填料设置在复合管套外壁的圆孔 内。
3.根据权利要求1所述的一种新型生活污水处理填料，其特征在于：所 述多孔填料的底部还铺设有布带，所述布带对多孔填料进行固定。
4.根据权利要求1所述的一种新型生活污水处理填料，其特征在于：所 述曝气管与复合管套之间通过螺纹钢支架进行固定，所述螺纹钢支架固定安 装在复合管套下方。
5.根据权利要求1所述的一种新型生活污水处理填料，其特征在于：所 述曝气盘上均匀的开设有气孔，所述曝气盘与曝气管直接密封连接。
说明书
一种新型生活污水处理填料
技术领域：
本发明涉及生活污水处理技术领域，具体涉及一种新型生活污水处理填料。
背景技术：
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。
对于生活污水的处理一般采用过滤、吸附、沉淀等方式进行处理，为了提高处理的效率，我们普遍采用微生物挂膜的方法进行处理，而挂膜可分为微生物吸附和固着生长两个阶段，载体加入水体以后，首先进入吸附期，附着了较多物质的位置是载体的凹处，不容易被水流剪切的地方，此时悬浮液中的微生物大量增长，会出现较明显的一个污泥层。从而起到吸附微生物细菌的作用，但生物膜的生长并不是均匀的，在载体较突出地方生物膜比较薄，而凹处则会长出相当繁盛的菌落，可见水力剪切对生物膜的生长具有重要影响。
而本发明按照细菌挂膜的过程，为实现快速挂膜，细菌膜快速成型，采用复合填料，分层处理，可以促使微生物附着，避免了水流剪切力对细菌吸附的影响，提高了对污水的处理能力。
发明内容：
本发明所要解决的技术问题在于提供一种结构设计新颖合理，使用方便，效果卓越，能够实现快速挂膜，降低填料表面细菌膜的培养时间，使细菌膜快速成型，保证细菌的吸附不受影响的新型生活污水处理填料。
本发明所要解决的技术问题采用以下的技术方案来实现：

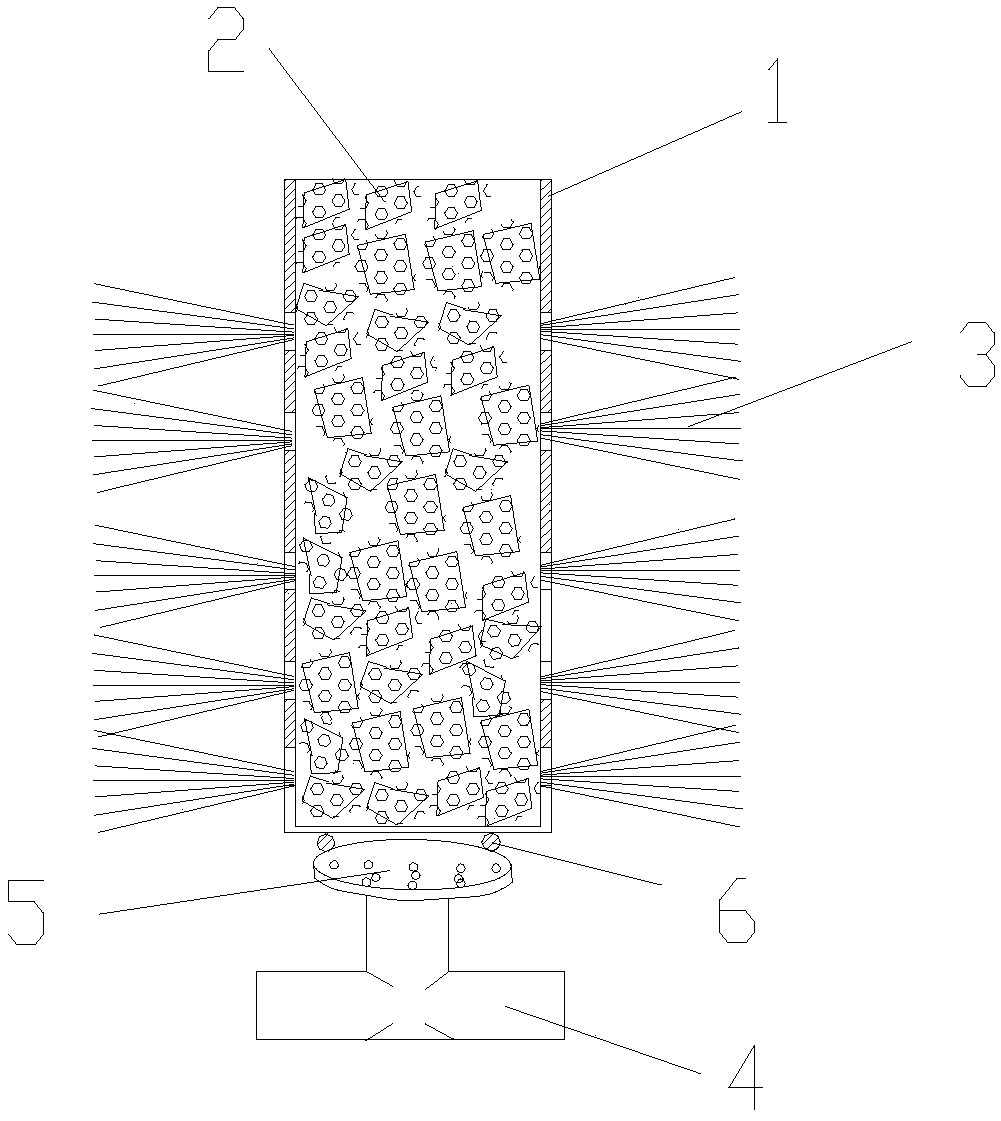

一种新型生活污水处理填料，由复合管套、多孔填料、草笼填料和曝气管组合而成，所述多孔填料充填在复合管套内部，所述多孔填料的底部还铺设有布带，所述布带对多孔填料进行固定，在复合管套的外壁上还均匀设置有草笼填料，在复合管套的外壁上开设有圆孔，所述草笼填料设置在复合管套外壁的圆孔内，所述复合管套的下方安装有曝气管，所述曝气管与复合管套之间通过螺纹钢支架进行固定，所述螺纹钢支架固定安装在复合管套下方，所述曝气管与复合管套的相接处安装有曝气盘，所述曝气盘上均匀的开设有气孔，所述曝气盘与曝气管直接密封连接，工作的时候气流从曝气管内进入到曝气盘中，然后从曝气盘中进入到复合管套内，对水流进行曝气;
所述多孔填料主体采用硬聚氯乙烯与聚丙烯酸树脂复合而成，所述硬聚氯乙烯与聚丙烯酸树脂的配比为9:1，同时将聚丙烯酸树脂与钙、镁化合形成稳定化合物，在主体结构表面形成一化合物表层;
其中硬聚氯乙烯比聚氯乙烯强度要高，普通的吸附材料都是由聚氯乙烯强度要高制作而成，同时聚丙烯酸树脂具有极好的亲水性便于水流和细菌微生物的吸附，该技术方案把传统的草笼填料与自然界中的多孔填料机理组合应用，外壳由复合材料组成，由多孔填料首先吸附污水中的微生物，使微生物附着，避免了曝气水流剪切力对细菌吸附的影响，实现了快速挂膜和细菌膜快速成型，且细菌膜培养的第二阶段是微生物膜的成熟，此间时间较长，传统填料的培养周期为20d左右，主要影响因素有温度，水流，污水浓度，曝气量等，此种工艺很好的调和了期间的因素的影响，利用曝气盘和曝气管可以使曝气量充足，水流剪切力小，挂膜所需污泥量沉淀多，温度稳定，细菌膜成熟只需10d左右，大大减少了培育费用。
本发明的有益效果是：结构设计新颖合理，使用方便，效果卓越，能够实现快速挂膜，细菌膜快速成型，保证细菌的吸附不受影响，有益于降低细菌膜的培养时间。
