申请日2015.09.23
公开(公告)日2015.11.11
IPC分类号C02F9/14; C02F3/28
摘要
本发明属于环境保护领域内的一种户用生活污水净化装置，由黑水进水单元1、灰水进水单元4和沼气池组成，其特征在于黑水进水单元1与沼气池发酵间2连接，灰水进水单元4与沼气池出水间3连接。本发明克服了现有生活污水中黑水与灰水一起排入沼气池的发酵间，污水停留时间短，净化效果差的技术缺陷，提供的户用生活污水净化装置将黑水和灰水分段进入沼气池处理系统，提高净化效果，减少投资。

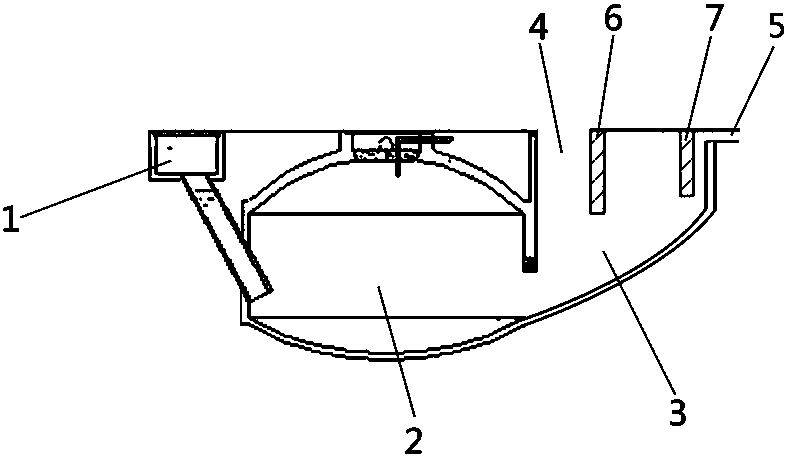

摘要附图
权利要求书
1.一种户用生活污水净化装置，主要由黑水进水单元(1)、灰水进水单元(4)和沼气池组成，其特征在于黑水进水单元(1)与沼气池发酵间(2)连接，灰水进水单元(4)与沼气池出水间(3)连接。
2.根据权利要求1所述的户用生活污水净化装置，其特征在于所述沼气池出水间(3)底部坡度为50~60°。
3.根据权利要求1所述的户用生活污水净化装置，其特征在于所述沼气池出水间(3)的出水口(5)与后处理系统连接。
4.根据权利要求1所述的户用生活污水净化装置，其特征在于所述后处理系统为人工湿地。
5.根据权利要求1所述的户用生活污水净化装置，其特征在于所述沼气池出水间(3)设置有导流墙(6)，导流墙(6)位于灰水进水单元(4)与出水口(5)之间;导流墙(6)上端与出水口(5)上端齐平，导流墙(6)底端悬空并低于出水口(5)底部。
6.根据权利要求5所述的户用生活污水净化装置，其特征在于所述沼气池出水间(3)设置有挡渣墙(7)，挡渣墙(7)位于导流墙(6)与出水口(5)之间;挡渣墙(7)上端与出水口(5)上端齐平，挡渣墙(7)底端悬空并低于出水口(5)底部;挡渣墙(7)高度小于导流墙(6)。
说明书
户用生活污水净化装置
技术领域：
本发明属于环境保护领域，具体涉及一种户用生活污水净化装置。
背景技术：
现有的户用生活污水无害化的处理装置主要是沼气池，目前，全国有4000多万口沼气池，沼气池在净化农村环境，改变农村面貌方面起了很重要作用，尤其在净化厕所废水方面发挥了积极作用。生活污水可分为黑水(厕所废水)和灰水(洗涤用水、厨房用水)。黑水浓度高，可能含有病原微生物。灰水浓度低，但是含有一些固体杂质。如果将黑水与灰水一起排入沼气池的发酵间，污水在沼气池中停留时间短，净化效果差，不易达到无害化的作用。要提高无害化和净化效果，只能增加沼气池容积，显然增加了沼气池建造成本。如果灰水不进入沼气池处理系统直接排放，会造成了环境污染。如果灰水进入人工湿地处理，需要预处理，否者容易导致人工湿地堵塞。
发明内容：
本发明的目的在于克服现有生活污水中黑水与灰水一起排入沼气池的发酵间，污水停留时间短，净化效果差的技术缺陷，为人们提供一种将黑水和灰水分段进入沼气池处理系统，提高净化效果，减少投资的户用生活污水净化装置。
本发明的目的是通过下述技术方案来实现的。
本发明的户用生活污水净化装置，主要由黑水进水单元1、灰水进水单元4和沼气池组成，其特征在于黑水进水单元1与沼气池发酵间2连接，灰水进水单元4与沼气池出水间3连接。
上述方案中，所述沼气池出水间3底部坡度为50~60°。
上述方案中，所述沼气池出水间3的出水口5与后处理系统连接。
上述方案中，所述后处理系统为人工湿地。
上述方案中，所述沼气池出水间3设置有导流墙6，导流墙6位于灰水进水单元4与出水口5之间;导流墙6上端与出水口5上端齐平，导流墙6底端悬空并低于出水口5底部。
上述方案中，所述沼气池出水间3设置有挡渣墙7，挡渣墙7位于导流墙6与出水口5之间;挡渣墙7上端与出水口5上端齐平，挡渣墙7底端悬空并低于出水口5底部;挡渣墙7高度小于导流墙6。
本发明的户用生活污水净化装置主要用于单户的生活污水处理，其总有效容积4~5m3左右。
本发明的户用生活污水净化装置将生活污水的黑水(厕所废水)进入沼气池发酵间进行厌氧处理，而灰水(洗涤用水、厨房用水)进入沼气池出水间，通过沉淀，灰水中固体杂质沉淀进入沼气池发酵间进行厌氧处理，而厌氧处理后的黑水和沉淀后的灰水一起进入后处理系统。
本发明的优点表现在以下几方面：
(1)生活污水的黑水和灰水有机物浓度差异大，进行分别处理，提高了黑水和灰水固体杂质的净化效果。
(2)厌氧处理与人工湿地相结合，解决厌氧消化出水液氨氮去除效果差的问题。
(3)生活污水没有全部进入沼气池发酵间，可缩小建池规模，传统户用沼气池8~10m3/户，本发明的户用生活污水净化装置4~5m3/户，减少容积50%，大大减少投资成本。
(4)处理成本较低，处理效果比传统沼气池好，单一的厌氧处理，氮磷去除效果差，不到30%，而本发明的户用生活污水净化装置COD、BOD5、总氮、氨氮、全磷(TP)去除率全部大于90%，达到了较好的综合处理效果。
综上所述，本发明克服了现有生活污水中黑水与灰水一起排入沼气池的发酵间，污水停留时间短，净化效果差的技术缺陷，提供的户用生活污水净化装置将黑水和灰水分段进入沼气池处理系统，提高净化效果，减少投资。
