申请日2015.09.24
公开(公告)日2015.11.18
IPC分类号B09B5/00; B09B3/00
摘要
一种垃圾物水处理分离系统，包括底板、本体、框体、蒸发装置、第一推动装置、第二推动装置及粉碎装置，底板上设有第一支撑杆、收料箱，本体上设有第二支撑杆、第三支撑杆及第一支架，框体上设有第一通孔、固定环、进料斗、集料斗、第一横杆、第一管道及第一磁环，蒸发装置上设有第二管道、第二磁环、第一支撑板、散热框及加热棒，第一推动装置上设有第一气缸、第一推动杆、推动板、密封环及第二支架，第二推动装置上设有第二气缸、第二推动杆、推动块、第二支撑板及连接块，粉碎装置上设有集料块、挡板、矩形块、第三支架、粉粹轮及粉碎齿，本发明能对垃圾物进行有效处理，实现垃圾物与水的分离，减少垃圾物对环境的污染，较好地保护环境。

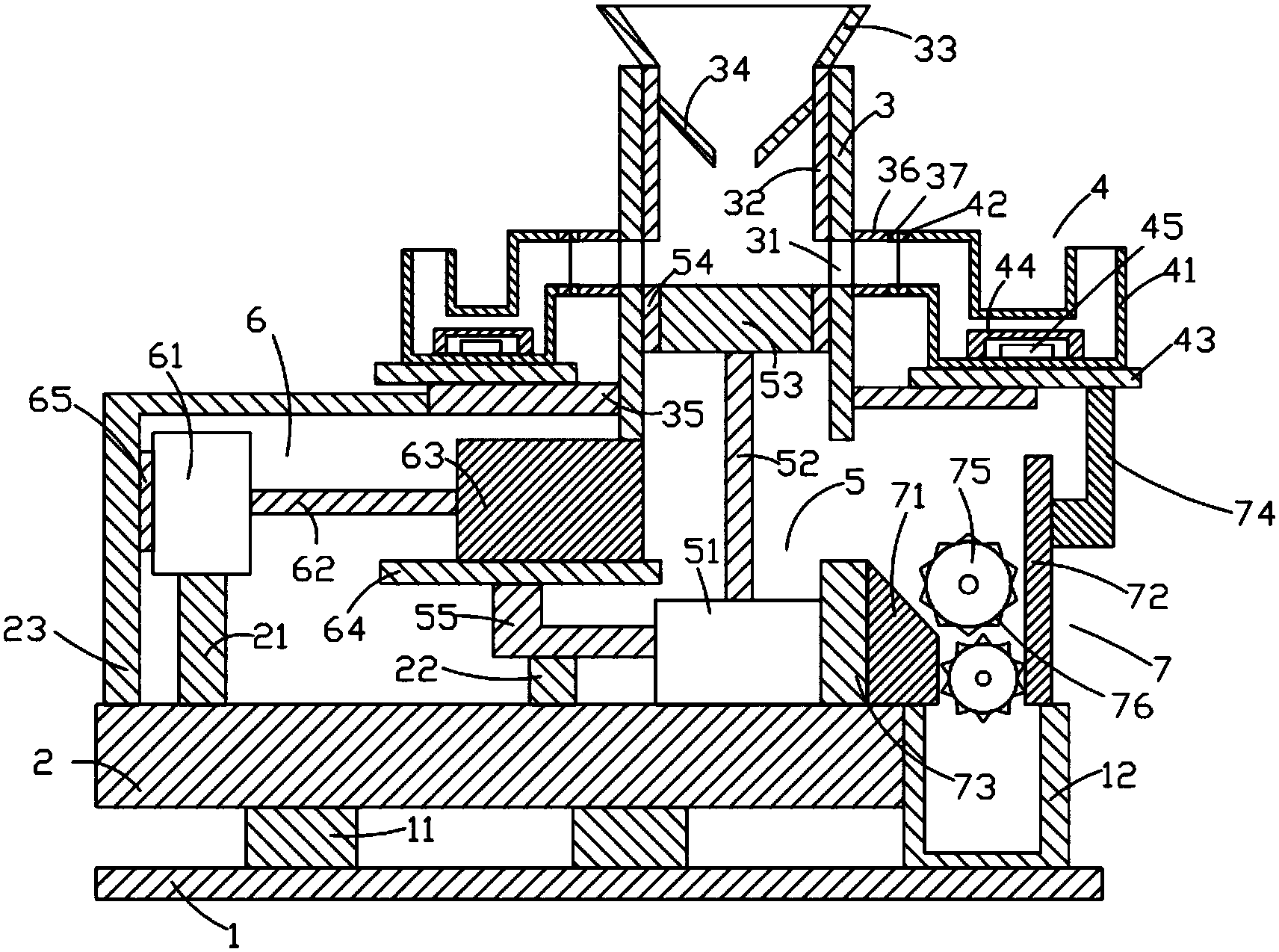

摘要附图
权利要求书
1.一种垃圾物水处理分离系统，其特征在于：所述垃圾物水处 理分离系统包括底板、位于所述底板上方的本体、位于所述本体上方 的框体、位于所述框体下方的蒸发装置、位于所述本体上方的第一推 动装置、位于所述第一推动装置左侧的第二推动装置及位于所述第一 推动装置右侧的粉碎装置，所述底板上设有第一支撑杆、位于右侧的 收料箱，所述本体上设有第二支撑杆、位于所述第二支撑杆右侧的第 三支撑杆及位于所述第二支撑杆左侧的第一支架，所述框体上设有第 一通孔、位于所述第一通孔上方的固定环、位于所述固定环上方的进 料斗、位于所述固定环左侧的集料斗、位于所述集料斗下方的第一横 杆、位于所述第一通孔上方的第一管道及位于所述第一管道右侧的第 一磁环，所述蒸发装置上设有第二管道、位于所述第二管道上方的第 二磁环、位于所述第二管道下方的第一支撑板、位于所述第一支撑板 上方的散热框及位于所述散热框内部的加热棒，所述第一推动装置上 设有第一气缸、位于所述第一气缸上方的第一推动杆、位于所述第一 推动杆上方的推动板、位于所述推动板左侧的密封环及位于所述第一 气缸左侧的第二支架，所述第二推动装置上设有第二气缸、位于所述 第二气缸右侧的第二推动杆、位于所述第二推动杆右侧的推动块、位 于所述推动块下方的第二支撑板及位于所述第二气缸左侧的连接块， 所述粉碎装置上设有集料块、位于所述集料块右侧的挡板、位于所述 集料块左侧的矩形块、位于所述挡板右侧的第三支架、位于所述挡板 左侧的粉粹轮及位于所述粉粹轮表面上的粉碎齿。
2.根据权利要求1所述的垃圾物水处理分离系统，其特征在于： 所述第一支撑杆呈长方体，所述第一支撑杆竖直放置，所述第一支撑 杆下端与所述底板的上表面固定连接，所述收料箱横截面呈凹字形， 所述收料箱下表面与所述底板的上表面接触。
3.根据权利要求2所述的垃圾物水处理分离系统，其特征在于： 所述第二支撑杆呈长方体，所述第二支撑杆竖直放置，所述第二支撑 杆下表面与所述本体的上表面固定连接，所述第三支撑杆成长方体， 所述第三支撑杆竖直放置，所述第三支撑杆下表面与所述本体的上表 面固定连接，所述第一支架呈L形，所述第一支架一端与所述本体的 上表面固定连接，所述第一支架另一端呈水平状。
4.根据权利要求3所述的垃圾物水处理分离系统，其特征在于： 所述第一通孔与所述框体的内部相通，所述固定环呈横截面为圆环的 柱体，所述固定环位于所述框体的内部，所述固定环外表面与所述框 体的内表面滑动连接，所述进料斗横截面成等腰梯形，所述进料斗下 表面与所述固定环的上表面固定连接。
5.根据权利要求4所述的垃圾物水处理分离系统，其特征在于： 所述集料斗横截面成等腰梯形，所述集料斗上端与所述框体的内表面 固定连接，所述第一横杆呈长方体，所述第一横杆水平放置，所述第 一横杆右端与所述框体的左表面固定连接，所述第一横杆左端与所述 第一支架固定连接，所述第一管道一端对准所述第一通孔且与所述框 体的侧面固定连接，所述第一磁环呈横截面为圆环的柱体，所述第一 磁环一端与所述第一管道的侧面固定连接。
6.根据权利要求5所述的垃圾物水处理分离系统，其特征在于： 所述第二管道呈弯折状，所述第二磁环呈横截面为圆环的柱体，所述 第二磁环一端与所述第二管道的侧面固定连接，所述第二磁环另一端 与所述第一磁环的侧面固定连接，所述第一支撑板呈长方体，所述第 一支撑板水平放置，所述第一支撑板的上表面与所述第二管道固定连 接，所述散热框横截面呈凹字形，所述散热框下表面与所述第二管道 的内表面固定连接，所述加热棒与所述第二管道的内表面固定连接。
7.根据权利要求6所述的垃圾物水处理分离系统，其特征在于： 所述第一气缸下表面与所述本体的上表面固定连接，所述第一推动杆 呈圆柱体，所述第一推动杆竖直放置，所述第一推动杆下端与所述第 一气缸连接，所述推动板呈长方体，所述推动板水平放置，所述推动 板下表面与所述第一推动杆的上端固定连接，所述密封环内表面与所 述推动板的外表面固定连接，所述密封环外表面与所述框体的内表面 滑动连接，所述第二支架呈L形，所述第二支架一端与所述第一气缸 的左表面固定连接，所述第二支架另一端竖直向上，所述第二支架下 表面与所述第三支撑杆的上表面固定连接。
8.根据权利要求7所述的垃圾物水处理分离系统，其特征在于： 所述第二气缸下表面与所述第二支撑杆的上端固定连接，所述第二推 动杆呈圆柱体，所述第二推动杆水平放置，所述第二推动杆左端与所 述第二气缸连接，所述推动块呈长方体，所述推动块水平放置，所述 推动块左表面与所述第二推动杆的右端固定连接，所述第二支撑板呈 长方体，所述第二支撑板水平放置，所述第二支撑板下表面与所述第 二支架的上端固定连接，所述第二支撑板上表面与所述推动块的下表 面滑动连接，所述连接块呈长方体，所述连接块一端与所述第一支架 的侧面固定连接，所述连接块另一端与所述第二气缸的侧面固定连 接。
9.根据权利要求8所述的垃圾物水处理分离系统，其特征在于： 所述集料块横截面呈直角梯形，所述集料块上表面呈倾斜状，所述集 料块下表面与所述本体的上表面固定连接，所述挡板呈长方体，所述 挡板竖直放置且位于所述集料块的右侧，所述矩形块呈长方体，所述 矩形块竖直放置，所述矩形块下表面与所述本体的上表面固定连接， 所述矩形块左表面与所述第一气缸的右表面固定连接，所述矩形块右 表面与所述集料块的左表面固定连接，所述第三支架呈L形，所述第 三支架一端与所述第一支撑板的下表面固定连接，所述第三支架另一 端与所述挡板的右表面固定连接，所述粉粹轮呈圆柱体，所述粉粹轮 位于所述集料块与所述挡板之间，所述粉碎齿与所述粉粹轮固定连 接。
说明书
一种垃圾物水处理分离系统
技术领域
本发明涉及环保技术领域，尤其涉及一种垃圾物水处理分离系 统。
背景技术
目前，人们随时随地都在不断地产生垃圾，如果不对垃圾进行处 理，则会大大污染环境，对人们生活造成严重影响。现在大多垃圾都 是经过简单的掩埋处理，虽能解决一时的问题，但并不长远，而且简 单的掩埋处理在以后可能会产生更多问题。至于垃圾处理机器则是大 型机械，需要工人对垃圾进行收集，而且也只是简单的挤压成块。所 以，需要对此予以改进，以便更好地解决垃圾处理问题。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容
本发明的目的是提供一种可有效解决上述技术问题的垃圾物水 处理分离系统。
为了解决上述技术问题，本发明采用如下技术方案：
一种垃圾物水处理分离系统，所述垃圾物水处理分离系统包括底 板、位于所述底板上方的本体、位于所述本体上方的框体、位于所述 框体下方的蒸发装置、位于所述本体上方的第一推动装置、位于所述 第一推动装置左侧的第二推动装置及位于所述第一推动装置右侧的 粉碎装置，所述底板上设有第一支撑杆、位于右侧的收料箱，所述本 体上设有第二支撑杆、位于所述第二支撑杆右侧的第三支撑杆及位于 所述第二支撑杆左侧的第一支架，所述框体上设有第一通孔、位于所 述第一通孔上方的固定环、位于所述固定环上方的进料斗、位于所述 固定环左侧的集料斗、位于所述集料斗下方的第一横杆、位于所述第 一通孔上方的第一管道及位于所述第一管道右侧的第一磁环，所述蒸 发装置上设有第二管道、位于所述第二管道上方的第二磁环、位于所 述第二管道下方的第一支撑板、位于所述第一支撑板上方的散热框及 位于所述散热框内部的加热棒，所述第一推动装置上设有第一气缸、 位于所述第一气缸上方的第一推动杆、位于所述第一推动杆上方的推 动板、位于所述推动板左侧的密封环及位于所述第一气缸左侧的第二 支架，所述第二推动装置上设有第二气缸、位于所述第二气缸右侧的 第二推动杆、位于所述第二推动杆右侧的推动块、位于所述推动块下 方的第二支撑板及位于所述第二气缸左侧的连接块，所述粉碎装置上 设有集料块、位于所述集料块右侧的挡板、位于所述集料块左侧的矩 形块、位于所述挡板右侧的第三支架、位于所述挡板左侧的粉粹轮及 位于所述粉粹轮表面上的粉碎齿。
所述第一支撑杆呈长方体，所述第一支撑杆竖直放置，所述第一 支撑杆下端与所述底板的上表面固定连接，所述收料箱横截面呈凹字 形，所述收料箱下表面与所述底板的上表面接触。
所述第二支撑杆呈长方体，所述第二支撑杆竖直放置，所述第二 支撑杆下表面与所述本体的上表面固定连接，所述第三支撑杆成长方 体，所述第三支撑杆竖直放置，所述第三支撑杆下表面与所述本体的 上表面固定连接，所述第一支架呈L形，所述第一支架一端与所述本 体的上表面固定连接，所述第一支架另一端呈水平状。
所述第一通孔与所述框体的内部相通，所述固定环呈横截面为圆 环的柱体，所述固定环位于所述框体的内部，所述固定环外表面与所 述框体的内表面滑动连接，所述进料斗横截面成等腰梯形，所述进料 斗下表面与所述固定环的上表面固定连接。
所述集料斗横截面成等腰梯形，所述集料斗上端与所述框体的内 表面固定连接，所述第一横杆呈长方体，所述第一横杆水平放置，所 述第一横杆右端与所述框体的左表面固定连接，所述第一横杆左端与 所述第一支架固定连接，所述第一管道一端对准所述第一通孔且与所 述框体的侧面固定连接，所述第一磁环呈横截面为圆环的柱体，所述 第一磁环一端与所述第一管道的侧面固定连接。
所述第二管道呈弯折状，所述第二磁环呈横截面为圆环的柱体， 所述第二磁环一端与所述第二管道的侧面固定连接，所述第二磁环另 一端与所述第一磁环的侧面固定连接，所述第一支撑板呈长方体，所 述第一支撑板水平放置，所述第一支撑板的上表面与所述第二管道固 定连接，所述散热框横截面呈凹字形，所述散热框下表面与所述第二 管道的内表面固定连接，所述加热棒与所述第二管道的内表面固定连 接。
所述第一气缸下表面与所述本体的上表面固定连接，所述第一推 动杆呈圆柱体，所述第一推动杆竖直放置，所述第一推动杆下端与所 述第一气缸连接，所述推动板呈长方体，所述推动板水平放置，所述 推动板下表面与所述第一推动杆的上端固定连接，所述密封环内表面 与所述推动板的外表面固定连接，所述密封环外表面与所述框体的内 表面滑动连接，所述第二支架呈L形，所述第二支架一端与所述第一 气缸的左表面固定连接，所述第二支架另一端竖直向上，所述第二支 架下表面与所述第三支撑杆的上表面固定连接。
所述第二气缸下表面与所述第二支撑杆的上端固定连接，所述第 二推动杆呈圆柱体，所述第二推动杆水平放置，所述第二推动杆左端 与所述第二气缸连接，所述推动块呈长方体，所述推动块水平放置， 所述推动块左表面与所述第二推动杆的右端固定连接，所述第二支撑 板呈长方体，所述第二支撑板水平放置，所述第二支撑板下表面与所 述第二支架的上端固定连接，所述第二支撑板上表面与所述推动块的 下表面滑动连接，所述连接块呈长方体，所述连接块一端与所述第一 支架的侧面固定连接，所述连接块另一端与所述第二气缸的侧面固定 连接。
所述集料块横截面呈直角梯形，所述集料块上表面呈倾斜状，所 述集料块下表面与所述本体的上表面固定连接，所述挡板呈长方体， 所述挡板竖直放置且位于所述集料块的右侧，所述矩形块呈长方体， 所述矩形块竖直放置，所述矩形块下表面与所述本体的上表面固定连 接，所述矩形块左表面与所述第一气缸的右表面固定连接，所述矩形 块右表面与所述集料块的左表面固定连接，所述第三支架呈L形，所 述第三支架一端与所述第一支撑板的下表面固定连接，所述第三支架 另一端与所述挡板的右表面固定连接，所述粉粹轮呈圆柱体，所述粉 粹轮位于所述集料块与所述挡板之间，所述粉碎齿与所述粉粹轮固定 连接。
采用上述技术方案后，本发明具有如下优点：
本发明垃圾物水处理分离系统结构简单，使用方便，能够对垃圾 物进行有效处理，实现垃圾物与水的分离，且可以对分离出来的水进 行蒸发处理，并将水蒸气排出到空气中，防止环境污染，同时对垃圾 物进行粉碎回收，降低了回收难度，并且可以将粉碎的垃圾用于其他 途径，减少其对环境的污染，从而可以对环境起到较好保护作用。
