申请日2015.08.31
公开(公告)日2016.03.09
IPC分类号C02F1/42; C02F1/62; C02F103/16
摘要
本实用新型公开了一种电镀含铜废水在线回收装置，包括过滤器和处理容器，过滤器的底部通过废液进入管与提升泵相连接，过滤器的顶部与处理容器的底部通过导通管相连通，在处理容器的顶部设有纯净水排出管，在处理容器的内壁上设有卡凸，在处理容器的内壁上设有滑槽，滑槽自顶部向下延伸至卡凸的上端面，在处理容器的顶部设有通孔，在通孔内设有密封塞，在处理容器内设有填料安装框网架，在填料安装框网架的侧壁上设有与滑槽相配合的滑轮，在填料安装框网架内设有苯酚基球状树脂基团填料，在填料安装框网架的顶部设有伸缩拉杆。本实用新型的结构简单、使用稳定性好，大大减少了二次污染，提高了处理效率，降低了处理成本，适用性好，实用性强。
权利要求书

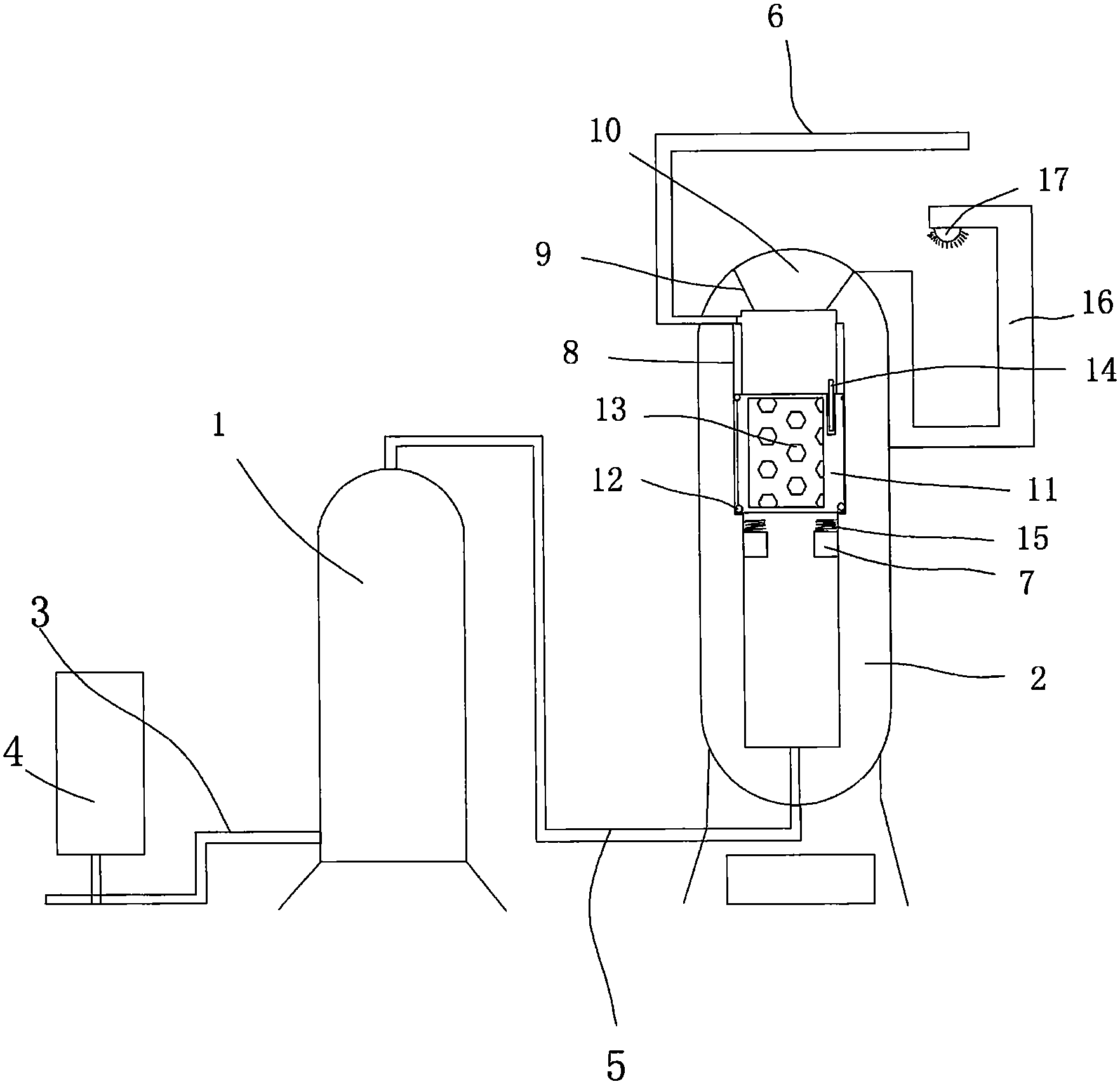

1.一种电镀含铜废水在线回收装置，包括过滤器和处理容器，所述过滤器的底部通过废液进入管与提升泵相连接，所述过滤器的顶部与所述处理容器的底部通过导通管相连通，在所述处理容器的顶部设有纯净水排出管，其特征在于：在所述处理容器的内壁上设有卡凸，在所述处理容器的内壁上设有滑槽，所述滑槽自顶部向下延伸至卡凸的上端面，在所述处理容器的顶部设有通孔，在所述通孔内设有密封塞，在所述处理容器内设有填料安装框网架，在所述填料安装框网架的侧壁上设有与所述滑槽相配合的滑轮，在所述填料安装框网架内设有苯酚基球状树脂基团填料，在所述填料安装框网架的顶部设有伸缩拉杆。
2.根据权利要求1所述的电镀含铜废水在线回收装置，其特征在于：在所述卡凸的上端面设有缓冲弹簧，所述填料安装框网架的底壁活动抵压在所述缓冲弹簧。
3.根据权利要求2所述的电镀含铜废水在线回收装置，其特征在于：在所述处理容器的外侧设有饱和树脂逆洗槽，在所述饱和树脂逆洗槽的顶壁上设有稀硫酸喷淋嘴，所述饱和树脂逆洗槽的顶部开口与所述通孔相连通。
4.根据权利要求3所述的电镀含铜废水在线回收装置，其特征在于：所述稀硫酸喷淋嘴内为4-8%稀硫酸。
说明书
电镀含铜废水在线回收装置
技术领域
本实用新型属于废水处理设备技术领域，具体涉及一种电镀含铜废水在线回收装置。
背景技术
含铜废水排放后集中处理，在流程中需添加化学药品、酸、碱调节到合适的pH值，再加入絮凝剂将镍重金属絮凝沉降，含铜污泥属危废需交由有资质的专业公司处理。水经生化处理后才可排放。其中调节pH值至为关键，经常因pH计反应速率不同而反复加药形成浪费也提高处理成本，更造成后续处理的难度，同时其处理效率也较为有限，甚至无法达标，适用性和实用性受到限制。
发明内容
为了解决上述技术问题，本实用新型是提供一种结构简单、使用稳定性好且处理成本低的电镀含铜废水在线回收装置。
实现本实用新型目的的技术方案是一种电镀含铜废水在线回收装置，包括过滤器和处理容器，所述过滤器的底部通过废液进入管与提升泵相连接，所述过滤器的顶部与所述处理容器的底部通过导通管相连通，在所述处理容器的顶部设有纯净水排出管，在所述处理容器的内壁上设有卡凸，在所述处理容器的内壁上设有滑槽，所述滑槽自顶部向下延伸至卡凸的上端面，在所述处理容器的顶部设有通孔，在所述通孔内设有密封塞，在所述处理容器内设有填料安装框网架，在所述填料安装框网架的侧壁上设有与所述滑槽相配合的滑轮，在所述填料安装框网架内设有苯酚基球状树脂基团填料，在所述填料安装框网架的顶部设有伸缩拉杆。
在所述卡凸的上端面设有缓冲弹簧，所述填料安装框网架的底壁活动抵压在所述缓冲弹簧。
在所述处理容器的外侧设有饱和树脂逆洗槽，在所述饱和树脂逆洗槽的顶壁上设有稀硫酸喷淋嘴，所述饱和树脂逆洗槽的顶部开口与所述通孔 相连通。
所述稀硫酸喷淋嘴内为4-8%稀硫酸。
本实用新型具有积极的效果：本实用新型的结构简单、使用稳定性好，其通过含铜废水通过树脂基团时强有力的螯合作用会将铜离子交换电位而吸附于树脂，达到将重金属分离的目的，其不需要添加任何药品，故而大大减少了二次污染，提高了处理效率，降低了处理成本，适用性好，实用性强。
