申请日2015.09.25
公开(公告)日2016.01.20
IPC分类号C02F3/30
摘要
本实用新型公开了一种厌氧好氧耦合污水处理装置，包含调节池、第一厌氧池、第一好痒池、第二好痒池、第二厌氧池、沉淀池和清水池，调节池下端设置有进水管，调节池上侧侧壁上设置有调节管道，沉淀池内设置有污泥泵，污泥管线一端与污泥泵连接，污泥管线另一端设置在第一好痒池内，清水池底部设置有提升泵，出水管道一端与提升泵连接，出水管道另一端设置在清水池外侧。本实用新型结构简单，能够适应高海拔地区的气温和气压影响，提高污水处理的质量和效率。

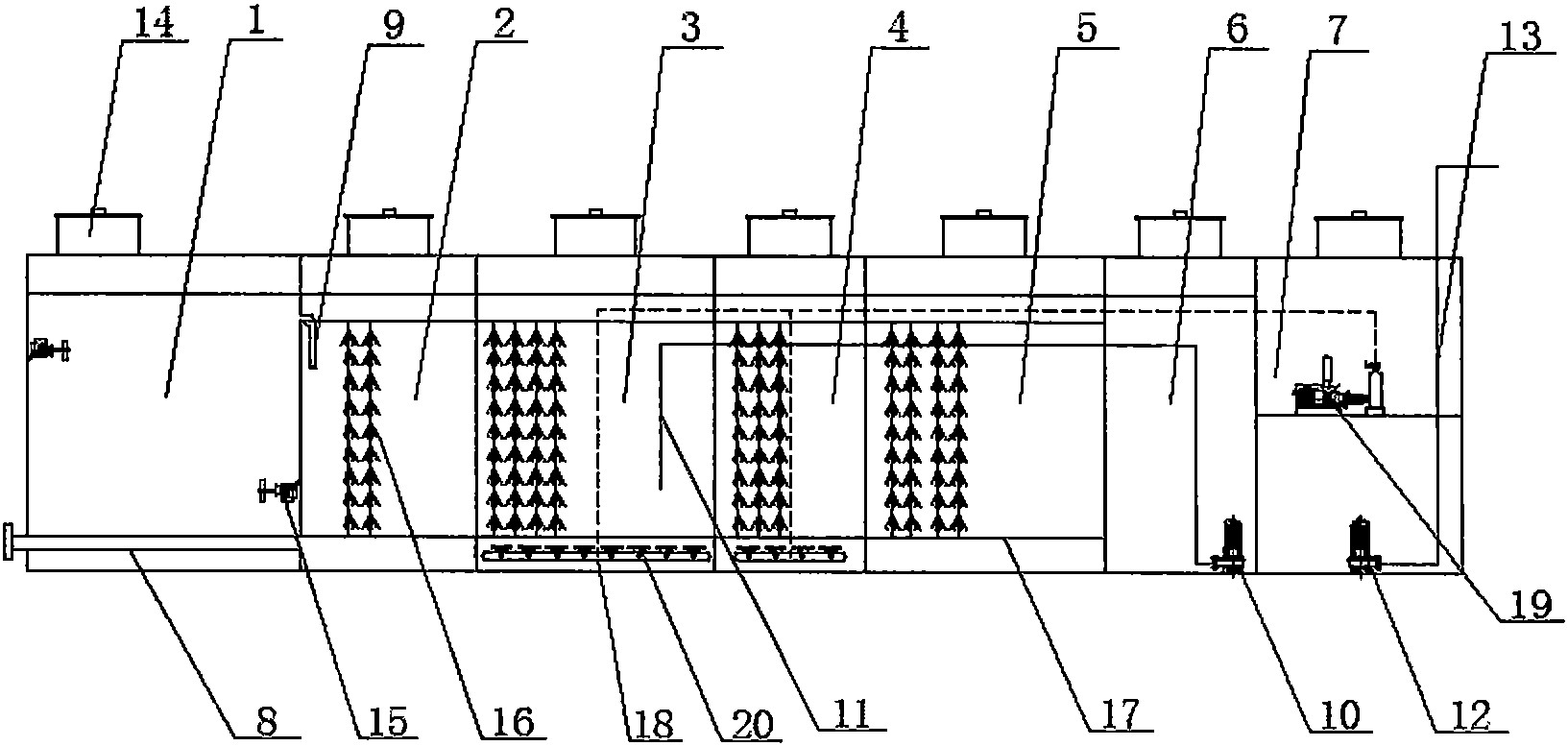

摘要附图
权利要求书
1.一种厌氧好氧耦合污水处理装置，其特征在于：包含调节池、第一厌氧池、第一好痒池、第二好痒池、第二厌氧池、沉淀池和清水池，所述调节池、第一厌氧池、第一好痒池、第二好痒池、第二厌氧池、沉淀池和清水池按顺序依次设置，调节池下端设置有进水管，进水管水平设置在调节池下端并且进水管一端固定在第一厌氧池侧壁上与第一厌氧池连通，进水管另一端穿过调节池侧壁并设置有与外接水管连接的进水法兰，调节池上侧侧壁上设置有调节管道，调节管道一端固定在调节池上端侧壁与调节池连通，调节管道另一端竖直向下延伸设置在第一厌氧池内，沉淀池内设置有污泥泵，污泥管线一端与污泥泵连接，污泥管线另一端设置在第一好痒池内，清水池底部设置有提升泵，出水管道一端与提升泵连接，出水管道另一端设置在清水池外侧。
2.按照权利要求1所述的厌氧好氧耦合污水处理装置，其特征在于：所述调节池、第一厌氧池、第一好痒池、第二好痒池、第二厌氧池、沉淀池和清水池的上端均设置有检修人孔。
3.按照权利要求1所述的厌氧好氧耦合污水处理装置，其特征在于：所述调节池内设置有潜水搅拌机，潜水搅拌机固定在调节池内壁上。
4.按照权利要求1所述的厌氧好氧耦合污水处理装置，其特征在于：所述第一厌氧池、第一好痒池、第二好痒池和第二厌氧池内设置有填料布和填料布支架，填料布竖直设置并且若干填料布均匀固定在填料布支架上。
5.按照权利要求1所述的厌氧好氧耦合污水处理装置，其特征在于：所述第一好痒池和第二好痒池下端设置有曝气管，清水池上端固定有回转式风机，曝气管与回转式风机连接，曝气管上侧均匀设置有微孔膜曝气器。
说明书
厌氧好氧耦合污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是一种厌氧好氧耦合污水处理装置。
背景技术
高海拔地区因海拔高、气温低、缺氧，常规污水处理设备难以对高海拔地区的污水进行处理，随着高海拔地区污水的持续排放，高海拔地区的面源污染加剧。近年来，为了便于对高海拔地区的污水进行处理，人们提供了一种一体化污水处理装置，其采用SBR工艺，该装置因受到高海拔地区气温和气压的影响，其在处理高海拔地区的污水时性能会受到影响，从而会影响到污水的处理质量。湿陷性黄土地区由于土质中含水量过大，导致污水处理系统施工难度较大，土建施工费用较高，防腐处理难度较大，况且防腐的时间相对较短。
实用新型内容
本实用新型所要解决的技术问题是提供一种厌氧好氧耦合污水处理装置，它能够适应高海拔地区的气温和气压影响，提高污水处理的质量和效率。
为解决上述技术问题，本实用新型所采用的技术方案是：
一种厌氧好氧耦合污水处理装置，其特征在于：包含调节池、第一厌氧池、第一好痒池、第二好痒池、第二厌氧池、沉淀池和清水池，所述调节池、第一厌氧池、第一好痒池、第二好痒池、第二厌氧池、沉淀池和清水池按顺序依次设置，调节池下端设置有进水管，进水管水平设置在调节池下端并且进水管一端固定在第一厌氧池侧壁上与第一厌氧池连通，进水管另一端穿过调节池侧壁并设置有与外接水管连接的进水法兰，调节池上侧侧壁上设置有调节管道，调节管道一端固定在调节池上端侧壁与调节池连通，调节管道另一端竖直向下延伸设置在第一厌氧池内，沉淀池内设置有污泥泵，污泥管线一端与污泥泵连接，污泥管线另一端设置在第一好痒池内，清水池底部设置有提升泵，出水管道一端与提升泵连接，出水管道另一端设置在清水池外侧。
进一步地，所述调节池、第一厌氧池、第一好痒池、第二好痒池、第二厌氧池、沉淀池和清水池的上端均设置有检修人孔。
进一步地，所述调节池内设置有潜水搅拌机，潜水搅拌机固定在调节池内壁上。
进一步地，所述第一厌氧池、第一好痒池、第二好痒池和第二厌氧池内设置有填料布和填料布支架，填料布竖直设置并且若干填料布均匀固定在填料布支架上。
进一步地，所述第一好痒池和第二好痒池下端设置有曝气管，清水池上端固定有回转式风机，曝气管与回转式风机连接，曝气管上侧均匀设置有微孔膜曝气器。
本实用新型与现有技术相比，具有以下优点和效果：厌氧好氧耦合污水处理装置结构简单，在处理高海拔地区、湿陷性黄土地区污水时能满足气压需求和避免污水降温过快，从而提高了污水处理质量和效率，并且防腐在设备加工过程中高效完成，加大防腐力度和要求，使设备的使用年限长达20年以上。
