申请日2015.09.30
公开(公告)日2016.03.23
IPC分类号C02F9/02; B01D36/02
摘要
本实用新型涉及纺织设备技术领域，更具体地，涉及一种喷水织机废水处理设备，包括集水箱，所述集水箱的上部设有进水口、下部设有出水口，所述集水箱内设有若干层呈阶梯状布置的过滤结构，每层所述过滤结构在集水箱内相应形成一过滤腔，所述进水口设置于最高层的过滤结构所在过滤腔的上方，每个所述过滤腔下端设有排水孔，经过每一位于上一层过滤结构所在过滤腔的废水从所述排水孔进入位于下一层过滤结构所在的过滤腔中，所述出水口设置于最低层过滤结构所在过滤腔的底部。本实用新型喷水织机废水处理设备的结构简单，通过阶梯状设置的过滤结构，将废水多次递进过滤，对喷水织机产生的废水的过滤效果好，净水效率高。

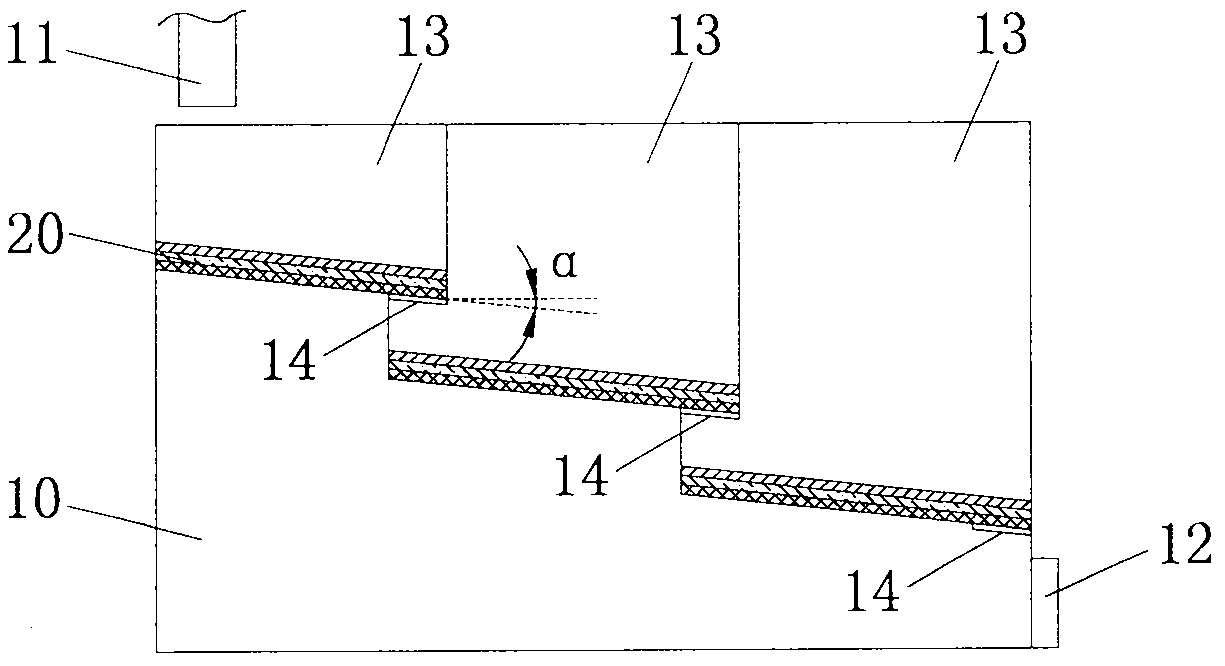

摘要附图
权利要求书
1.一种喷水织机废水处理设备，包括集水箱，所述集水箱的上部设有进水口、下部设有出水口，其特征在于，所述集水箱内设有若干层呈阶梯状布置的过滤结构，每层所述过滤结构在集水箱内相应形成一过滤腔，所述进水口设置于最高层的过滤结构所在过滤腔的上方，每个所述过滤腔下端设有排水孔，经过每一位于上一层过滤结构所在过滤腔的废水从所述排水孔进入位于下一层过滤结构所在的过滤腔中，所述出水口设置于最低层过滤结构所在过滤腔的底部。
2.根据权利要求1所述的喷水织机废水处理设备，其特征在于，所述过滤结构在所在过滤腔内向对应排水孔向下倾斜设置。
3.根据权利要求2所述的喷水织机废水处理设备，其特征在于，所述过滤结构与水平方向的夹角为α，8°≤α≤16°。
4.根据权利要求1所述的喷水织机废水处理设备，其特征在于，所述过滤结构从上至下依次包括滤网层、纤维层以及格栅层，所述滤网层、纤维层以及格栅层依次从上到下布设于过滤结构所在过滤腔内的底部。
5.根据权利要求4所述的喷水织机废水处理设备，其特征在于，所述滤网层的网格目数为260～380目。
6.根据权利要求4所述的喷水织机废水处理设备，其特征在于，所述格栅层为栅隙为40～50mm的细格栅层。
7.根据权利要求1至6任一项所述的喷水织机废水处理设备，其特征在于，所述集水箱内的相邻过滤腔之间通过隔板分隔，所述隔板与集水箱内壁可拆连接。
8.根据权利要求7所述的喷水织机废水处理设备，其特征在于，所述进水口内设有控制阀。
说明书
一种喷水织机废水处理设备
技术领域
本实用新型涉及纺织设备技术领域，更具体地，涉及一种喷水织机废水处理设备。
背景技术
无梭织机共同的基本特点是将纬纱卷装从梭子中分离出来，或是仅携带少量的纬纱以小而轻的引纬器代替大而重的梭子，为高速引纬提供了有利的条件。喷水织机属于无梭织机的一种，喷水织机属于喷射织机，是利用水作为引纬介质，通过喷射水流对纬纱产生摩擦牵引力，使固定筒子上的纬纱引入梭口。由于水流的集聚性较好，喷水织机上没有任何防水流扩散装置，即使这样它的筘幅也能达到两米多。喷水织机的水流集束性好，加之水对纬纱的摩擦牵引力也大，因此使喷水织机的纬纱飞行速度、织机速度都居各类织机之首。
喷水织机在织造的同时会产生大量含有纺织纤维的废水，在此过程中，需要对废水进行回收，以避免对机器设备造成腐蚀，影响机器的使用寿命。同时，也为了节省喷水织机所消耗的水。
现有一种吸水装置，包括收集装置、引风机以及设在两者之间的气水分离装置，但是这种装置结构复杂，安装繁琐，且成本高，占地面积大。再有，也一般会将废水处理后再进行使用，由于喷水织机对水的消耗量非常大，这就需要水处理设备具有极高的处理效率，然而废水中大量的纺织纤维极易快速堵塞水处理设备，水处理设备经常高压运行或者时常进行除污作业，影响纺织生产的效率。
实用新型内容
本实用新型为克服上述现有技术所述的至少一种缺陷，提供一种喷水织机废水处理设备的结构简单，通过阶梯状设置的过滤结构，将废水多次递进过滤，对喷水织机产生的废水的过滤效果好，净水效率高。
为解决上述技术问题，本实用新型采用的技术方案是：
提供一种喷水织机废水处理设备，包括集水箱，所述集水箱的上部设有进水口、下部设有出水口，所述集水箱内设有若干层呈阶梯状布置的过滤结构，每层所述过滤结构在集水箱内相应形成一过滤腔，所述进水口设置于最高层的过滤结构所在过滤腔的上方，每个所述过滤腔下端设有排水孔，经过每一位于上一层过滤结构所在过滤腔的废水从所述排水孔进入位于下一层过滤结构所在的过滤腔中，所述出水口设置于最低层过滤结构所在过滤腔的底部。
改进之一，所述过滤结构在所在过滤腔内向对应排水孔向下倾斜设置，以便废水能够均 匀流经过滤结构的整个平面，增加其实用性能，并且进一步增加过滤净化的效率。
优选地，所述过滤结构与水平方向的夹角为α，8°≤α≤16°。所设置的倾斜角度应当适度，经过大量的试验证明，当α>16°时，废水过多积压于过滤结构上，影响过滤的水质;当α小于8°时，不能充分利用过滤结构的整个平面，使用率低。
改进之二，所述过滤结构从上至下依次包括滤网层、纤维层以及格栅层，所述滤网层、纤维层以及格栅层依次从上到下布设于过滤结构所在过滤腔内的底部。优选地，所述滤网层的网格目数为260～380目;所述格栅层为栅隙为40～50mm的细格栅层。
废水从滤网层经过时，首先被滤除较长的纤维和颗粒物，再从纤维层经过，被滤除较短的纤维和细小颗粒物，最后再次从格栅层经过，进行最后的洁净过滤，且底下格栅层还起到支撑的作用，保证过滤结构的稳定性。
改进之三，所述集水箱内的相邻过滤腔之间通过隔板分隔，所述隔板与集水箱内壁可拆连接，以便清洗或更换过滤结构，使用便捷。
改进之四，所述进水口内设有控制阀，便于控制废水的排出。
与现有技术相比，本实用新型的有益效果是：
本实用新型喷水织机废水处理设备通过在集水箱内设置多层呈阶梯状布置的过滤结构，将进入集水箱内的废水多次递进过滤，对喷水织机产生的废水的过滤效果好，净水效率高，且便于收集回收利用。该喷水织机废水处理设备的结构简单，生产及制造简便，符合环保要求，适于推广应用。
